Softwarens menusystem
PHOSPHAX sigma
12,0 mg/ l P
14:01:20
04.11.12
100
80
60
40
20
00 00 00 00 00
4 6 8 10 12 14
100%
8:00 14.07
10
1.9 mg/l P
1 Grafiske taster
3 Piletaster
5 Datas krydspunkt
7 Y-tast/Y-akse
Menuoversigt for Phosphax Σ sigma
SETTINGS (INDSTILLINGER) Indstilling af alle enhedsparametre, herunder målingsinterval, korrektionsfaktor, strømudgang, dato, klokkeslæt osv.
INPUT SIGNALS
Enhedens interne målingsdata
(INDGANGSSIGNALER)
OUTPUT TEST
Kontroller alle tilsluttede datalinjer
(UDGANGSTEST)
SERVICE (SERVICE) Vedligeholdelses- og reparationsarbejde
STATUS (STATUS) Fejlbeskrivelse og godkendelse
CURVE (KURVE) Forudindstilling af grafik for målingsdata
MODBUS Indstilling af MODBUS-parametre
SETTINGS
ADJ. CONTRAST (JUSTER KONTRAST) (displays læsbarhed)
(INDSTILLINGER)
Dansk 76
Menue Grafik
F1 Y
F2
M
O
X
F3 Z O
F4
Menue Grafik
F1 Y
Y
F2
M
O
X
F3 Z O
00
F4

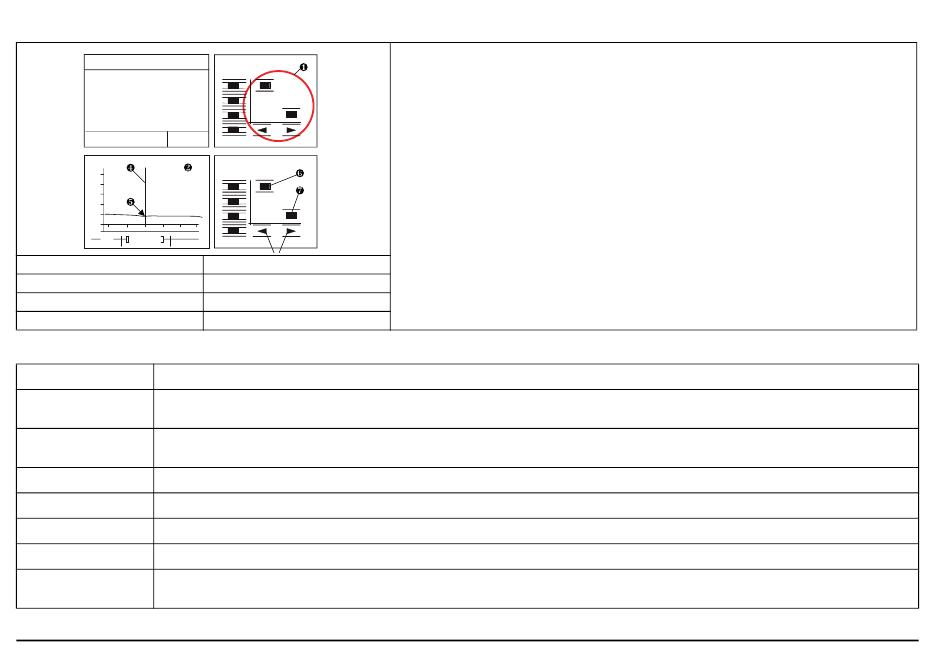

2 Kurvediagram
4 Markør
6 X-tast/X-akse
Grafikfunktioner
Når du trykker på en af de fire grafiktaster i tre sekunder, skifter displayet til den grafiske tilstand
med kurvediagrammet. Med de grafiske taster, som nu er aktive, kan der åbnes en hel række af
forskellige visninger på displayet.
Betjening af grafiske taster
De to store piletaster nedenunder flytter markøren på kurven. Dataene for krydspunktet for mar-
køren/kurven findes under det viste diagram.
Med de to X- og Y-taster, kan du ændre skalaen for de tilsvarende akser.
Skala for akser
X-akse (tidsakse): 12 t, 24 t, 48 t, 7 dage, 28 dage
Y-akse (akse for målte værdi i %): afhængigt af markøren/kurvens krydspunkt
5 %, 10 %, 50 %, 100 % omkring dette krydspunkt.
Bemærk: 100 % = indstil målingsinterval for strømudgangen,
menupunkt [CUR.RANGE 0..] (AKT. INTERVAL 0..).
