Предназначение на клемите — за токовите изходи
и контактите за контрол на гранични стойности
З А Б Е Л Е Ж К А
Могат да се използват само ширмовани кабели!

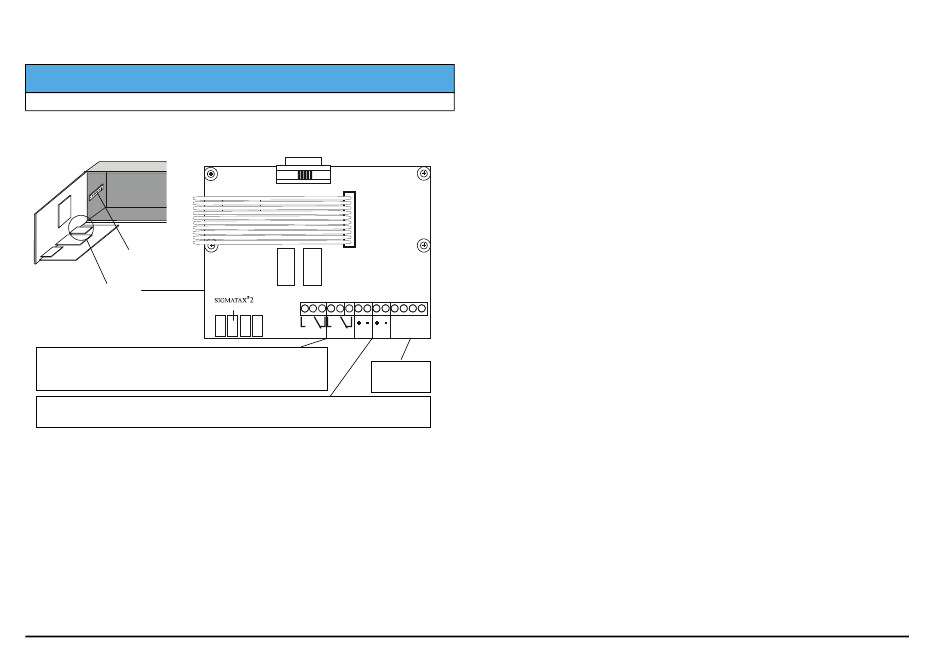

Фигура 7 Външен вид на клемното табло
Клеми за ширмовка
Клемно табло
Реле I = сигнализатор min (контакт за контрол на долна гранична стойност)
Реле II = сигнализатор max (контакт за контрол на горна гранична стойност)
(На фигурата са показани релетата в състояние на покой.)
Ток I = токов изход 1 (подменю (+SPECIAL P) (+СПЕЦИАЛНО P) или (+CURRENT 1) (+ ТОК 1))
Ток II = токов изход 2 (подменю (+SPECIAL ОP) (+СПЕЦИАЛНО ОP) или (+CURRENT 2) (+ ТОК 2))
За да се свържат кабелите за токовия изход, контактите
за граничните стойности и интерфейса (шина), трябва да
се извърши следното:
1. Да се прекъсне захранването на уреда от мрежата.
2. Да се отвори вратичката на уреда.
3. Винтът с назъбена глава горе вдясно да се отвие и предният
панел да се наклони напред. Изводите се намират на клемното
табло.
4. Да се отвие PG-винтовото съединение на съответния
съединителен кабел и да се отстрани направляващата шайба.
Български 12
1 2 3 4 5 6 7 8 9 10 11 12 13 14
A
1
32 23 32 23
Реле1 Реле2 Ток 1 Ток 2
Интерфейс:
шина
5. Да се вкара кабелът през винтовото съединение в уреда и да
се изтегли напред до присъединителните клеми.
6. Краищата на кабела да се свържат в съответните клеми
(дебелина на кабела макс. 1,5 mm
клемите може да се види от
табло.
7. Да се провери дали свързващият кабел свободно минава през
уреда и тогава отново да се затегнат винтовите връзки на
кабела.
8. Контактите за контрол на граничните стойности по избор
трябва да се използват като нормално затворени или нормално
отворени контакти (съответно всеки с по три клеми за
свързване със символ включване).
9. Всички външни кабели трябва да са ширмовани, всички
ширмовки трябва да се свържат към клемното табло близо до
шарнира!
Пускане в действие
След монтажа на уреда реактивите се поставят в хладилника.
B A B
1 2 2
Вижте раздел Замяна на
RS 485
След полагането на всички маркучи, вкл. и на отточния маркуч,
може да се включат щепселите за захранване от мрежата както на
хладилника, така и на измервателния уред. С това незабавно
започва режимът на измерване. Всички настройки на уреда са
описани в софтуерното меню.
Защита с парола
За да се защити уредът от неразрешен достъп или неволни
манипулации, непосредствено при пускането му в действие или по
всяко време по-късно сътрудник на HACH LANGE през лаптоп може
да активира функцията парола. Паролата е от четири знака и се
състои съответно от цифрите 1–4, които могат да бъдат произволно
програмирани.
). Предназначението на
2
Фигура 7 Външен вид на клемното
реактивите.
