Systém nabídek softwaru
PHOSPHAX sigma
12,0 mg/ l P
14:01:20
04.11.12
100
80
60
40
20
00 00 00 00 00
4 6 8 10 12 14
100%
8:00 14.07
10
1.9 mg/l P

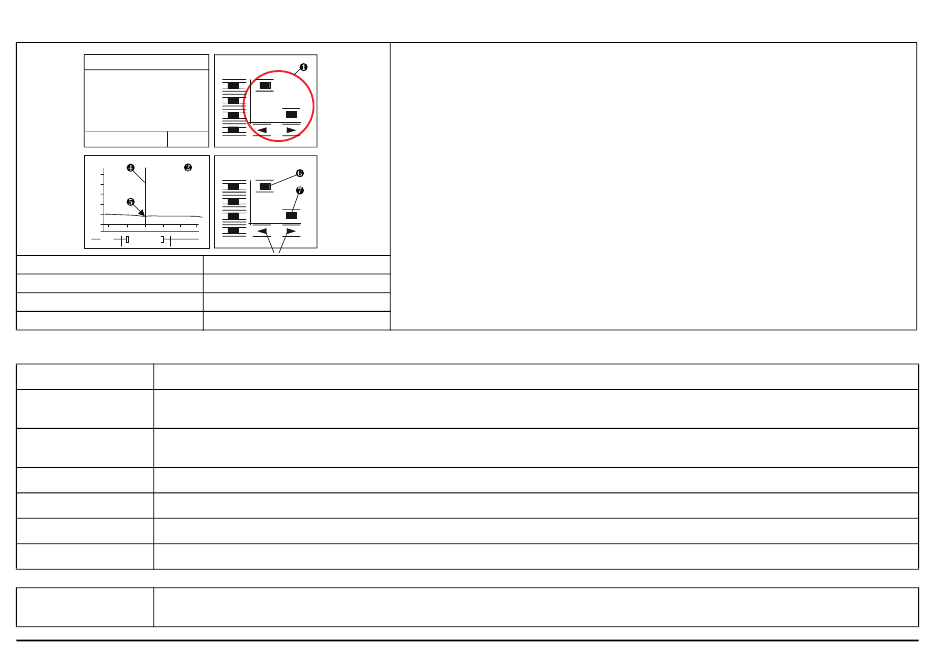

1 Grafické klávesy
3 Tlačítka se šipkami
5 Data průsečíku
7 Klávesa Y/osa Y
Přehled nabídek zařízení Phosphax Σ sigma
NASTAVENÍ Nastavení všech parametrů zařízení: patří sem rozsah měření, korekční faktor, proudový výstup, datum, čas apod.
INPUT SIGNALS
Data interního měření zařízení
(VSTUPNÍ SIGNÁLY)
OUTPUT TEST
Kontrola všech připojených datových linek
(VÝSTUPNÍ TEST)
SERVICE (SERVIS) Údržba a opravy
STAV Popis chyby a potvrzení
CURVE (KŘIVKA) Přednastavení grafických dat měření
MODBUS Nastavení parametrů MODBUS
SETTINGS
ADJ. CONTRAST (UPRAV. KONTRASTU) (čitelnost displeje)
(NASTAVENÍ)
Čeština48
Menue Grafik
F1 Y
F2
M
O
X
F3 Z O
F4
Menue Grafik
F1 Y
Y
F2
M
O
X
F3 Z O
00
F4
2 Křivkový diagram
4 Kurzor
6 Klávesa X/osa X
Grafické funkce
Pokud stisknete jednu ze čtyř grafických kláves na dobu 3 sekund, displej se přepne do gra-
fického režimu s křivkovým diagramem. Prostřednictvím grafických kláves, které jsou nyní
aktivní, lze na displeji zobrazit celou řadu různých zobrazení.
Obsluha grafických kláves
Dvě velké klávesy se šipkami níže přesouvají kurzor na křivce. Data průsečíku kurzoru/křivky se
nalézají pod zobrazeným diagramem.
Pomocí dvou kláves X a Y změníte měřítko odpovídajících os:
Měřítko osy
Osa X (časová osa): 12 h, 24 h, 48 h, 7 dní, 28 dní
Osa Y (osa hodnoty měření v %): závisí na průsečíku kurzoru/křivky
5 %, 10 %, 50 %, 100 % okolo tohoto průsečíku
Poznámka: 100 % = nastavený rozsah měření pro proudový výstup,
položka nabídky [CURRENT RANGE 0..] (AKT. ROZSAH 0..)
