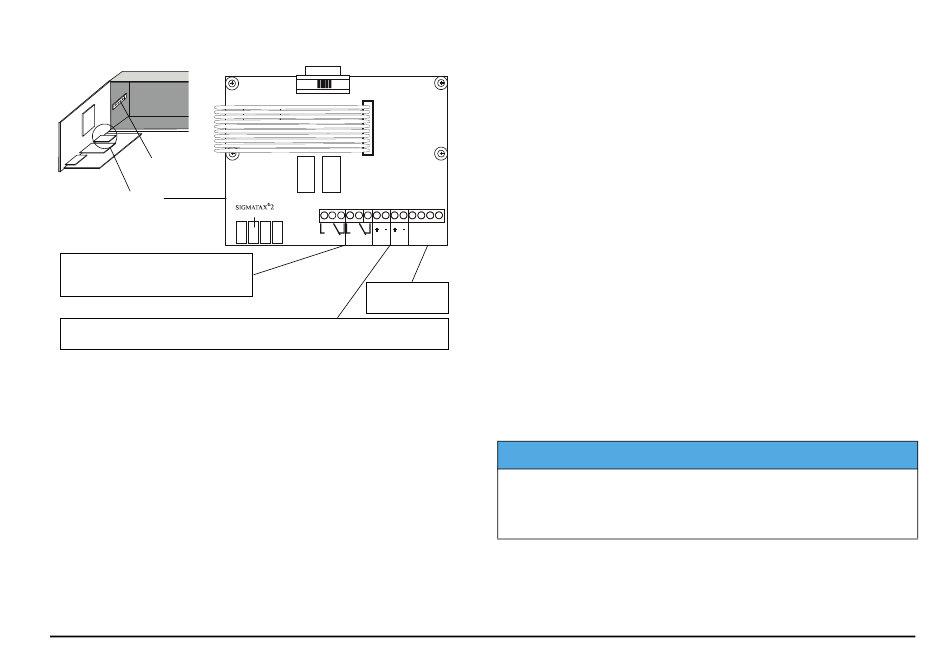

Obr. 7 Pohľad na svorkovnicu
Svorky pre
tienenie
Svorkovnica
Relé I = relé-min (kontakt spodného limitu)
Relé II = relé-max (kontakt horného limitu)
(Na obrázkoch sú relé v nevzbudenom stave.)
Prúd I = výstup prúdu 1 (rozšírená ponuka (+SPECIAL P) (Špeciál P) alebo (+CURRENT 1) (+Prúd 1))
Prúd II = výstup prúdu 2 (rozšírená ponuka (+SPECIAL OP) (Špeciál OP) alebo (+CURRENT 2) (+Prúd 2))
Pri zapojení prenosných liniek výstupu prúdu, kontaktov
limitných hodnôt a rozhrania zbernice sa vyžadujú
nasledujúce pracovné kroky:
1. Odpojte zariadenie od elektrického napájania.
2. Otvorte dvierka zariadenia.
3. Uvoľnite skrutku s drážkou vpravo hore a vysuňte predný panel
smerom dopredu. Zapojenia sa nachádzajú vpravo na svorkovnici.
4. Uvoľnite skrutkové zapojenie PG pre príslušný kábel zapojenia a
vyberte zatemňovací disk.
5. Zapojte kábel prostredníctvom skrutkového spoja k zariadeniu a
veďte ďalej k svorkám zapojenia.
6. Zapojte konce kábla k príslušným svorkám (maximálna hrúbka
vodiča 1,5 mm ). Priradenie svoriek zobrazuje
2
svorkovnicu.
1 2 3 4 5 6 7 8 9 10 11 12 13 14
A
1
32 23 32 23
Relé 1 Relé 2 Prúd 1 Prúd 2
Rozhranie:
s možnosťou zbernice
Obr. 7, pohľad na
7. Skontrolujte, či prepojovací kábel prechádza voľne cez zariadenie
a potom opäť pevne utiahnite skrutkové zapojenie.
8. Kontakty limitných hodnôt sa musia použiť variabilne ako bežne
zopnuté kontakty alebo ako bežne otvorené kontakty (každý s tromi
svorkami so symbolom spínača).
9. Všetky externe zapojené vedenia musia byť tienené, všetky
tienenia sú zaskrutkované ku svorkovnici vedľa závesu!
Spustenie
Po inštalácii zariadenia sa reagenty vložia do chladničky.
Pozrite časť Výmena
Po ukončení zapojenia hadíc, vrátane odtokovej hadice, môžete zapojiť
B A B
1 2 2
zástrčky do siete, a to zástrčku chladničky aj meracieho zariadenia. Tým
RS 485
sa okamžite spustí prevádzka merania. Všetky nastavenia zariadenia sú
opísané v ponuke softvéru systému.
Ochrana kódovým heslom
Na ochranu zariadenia pred neautorizovaným prístupom alebo
neželanou prevádzkou sa môže aktivovať funkcia hesla, a to pri
objednávke alebo kedykoľvek neskôr pracovníkom spoločnosti HACH-
LANGE prostredníctvom laptopu. Kódové heslo tvoria štyri číslice a
každú tvoria čísla 1 – 4, ktoré sa dajú voľne naprogramovať.
Vypnutie
Pri vypnutí na dlhšiu dobu (viac ako 2 dni) musíte na zaistenie uvoľnenia vybrať
ventily hadíc zo škrtiacich ventilov. Vzhľadom na hroziace riziko spätného toku,
musíte hadice najprv odpojiť od príslušných skrutkových uzáverov (viečka
nádrže)! Pri manipulácii s reagentmi dodržiavajte bezpečnostné predpisy
uvedené v časť Výmena
Poznámka: Pri manipulácii s reagentmi dodržiavajte bezpečnostné
predpisy uvedené v
Aby žiadna kryštalizácia alebo iné väčšie nečistoty nezabránili
nasledujúcemu spusteniu do prevádzky, celý systém sa pri vypnutí na
dlhšie ako 48 hodín premyje destilovanou vodou
reagentov.
P O Z N Á M K A
reagentov.
časť Výmena reagentov.
(časťSoftvérová
