3. Instalación
El armario de baterías tiene 5 estantes. Para 7Ah/9Ah, se pueden posicionar 10 baterías en un estante.

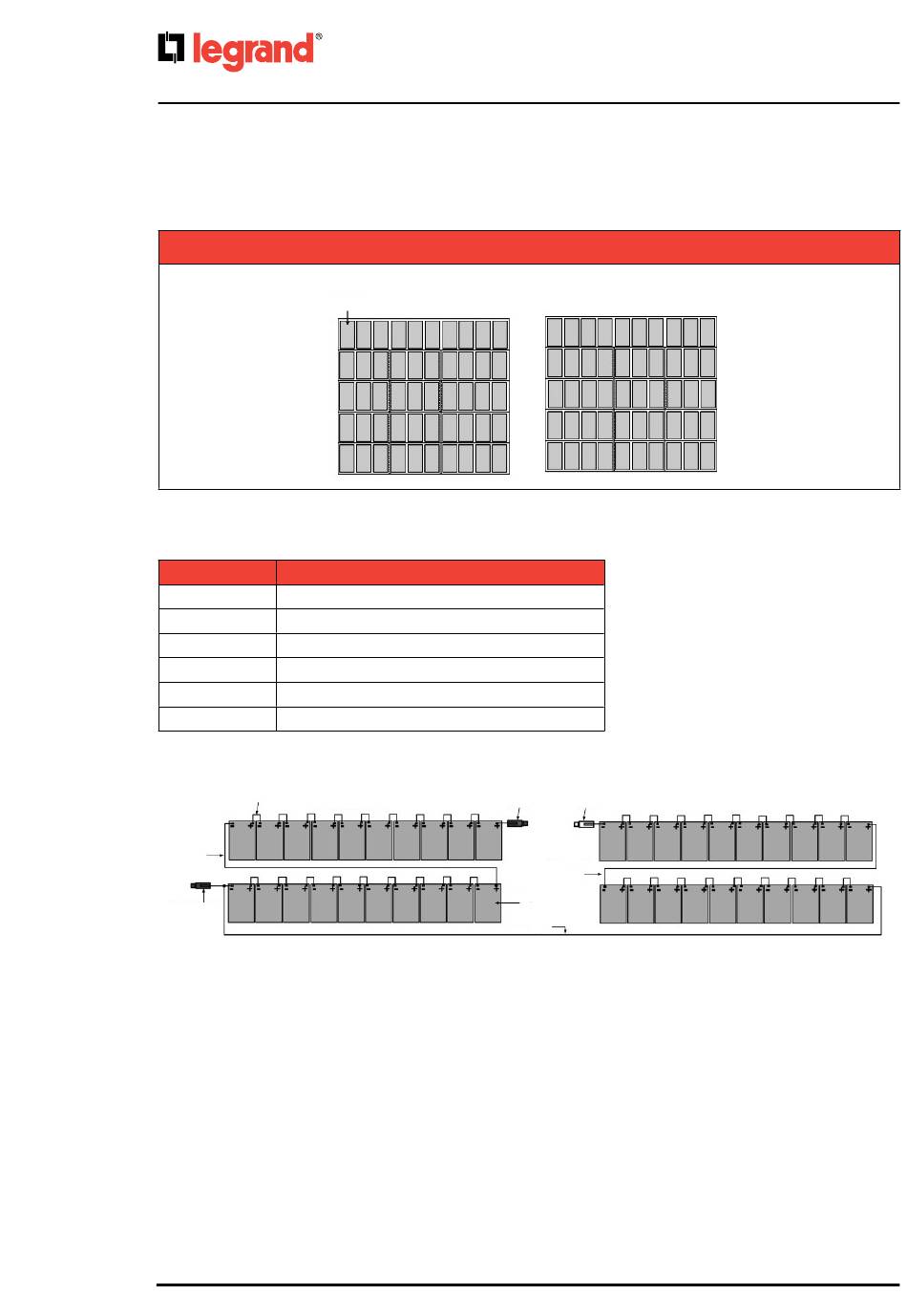

El esquema de conexión interno, de la la forma siguiente:
Câble#
5040
5038
5075
0189
0544
6398
Marcado
cable:
0189
Marcado
cable:
5075
104
Batería:
7AH/9AH
Lado izquierdo
Descripción
Cable batería positivo
Cable batería negativo
Cable batería neutro
Cable conexión batería
Cable conexión batería
Cable conexión batería neutro
Marcado
cable:
0544
Lado izquierdo banco baterías
Configuración 7AH/9AH
STEP 1
Lado derecho
1º
estante
2º
estante
3º
estante
4º
estante
5º
estante
Marcado
Marcado
cable:
cable:
5040
5038
Marcado
cable:
0189
Batería
Marcado
cable:
6938
Lado derecho banco baterías
