EINSTELLUNG DER AUSLEGER ____________________________________________

1. Die Ausleger müssen am vorderen Schneidetisch
ausgerichtet sein, damit das Gerät nicht in den
Erdboden greift und die Schneidetischausleger nicht
beschädigt werden.
2. Bringen Sie die Blätter des vorderen Schneidetischs
in die Stellungen gemäß Abbildung 4A.
3. Messen Sie die
Vorderkante des mittleren Blattes am Vorderdeck
(B) und den äußeren Kanten der Blätter auf den
Auslegern (L). Setzen Sie je nach Bedarf zwischen
der Unterlage (H) und den Befestigungen der
Ausleger Ausgleichsscheiben (G) ein bzw. entfernen
Sie diese, bis
Schneidetisches die gleiche Höhe haben.
4. Bewahren Sie nicht benötigte Ausgleichsscheiben
(G) oberhalb der Befestigung auf.
Höhe vom Erdboden
alle Blätter des vorderen
5. Richten Sie die vorderen Stützarme (J) für die
Ausleger je nach Bedarf nach oben oder unten aus,
bis der Arm am Anschlag (K) aufliegt.
zur
K
J
EINSTELLUNGEN
G
4
G
H

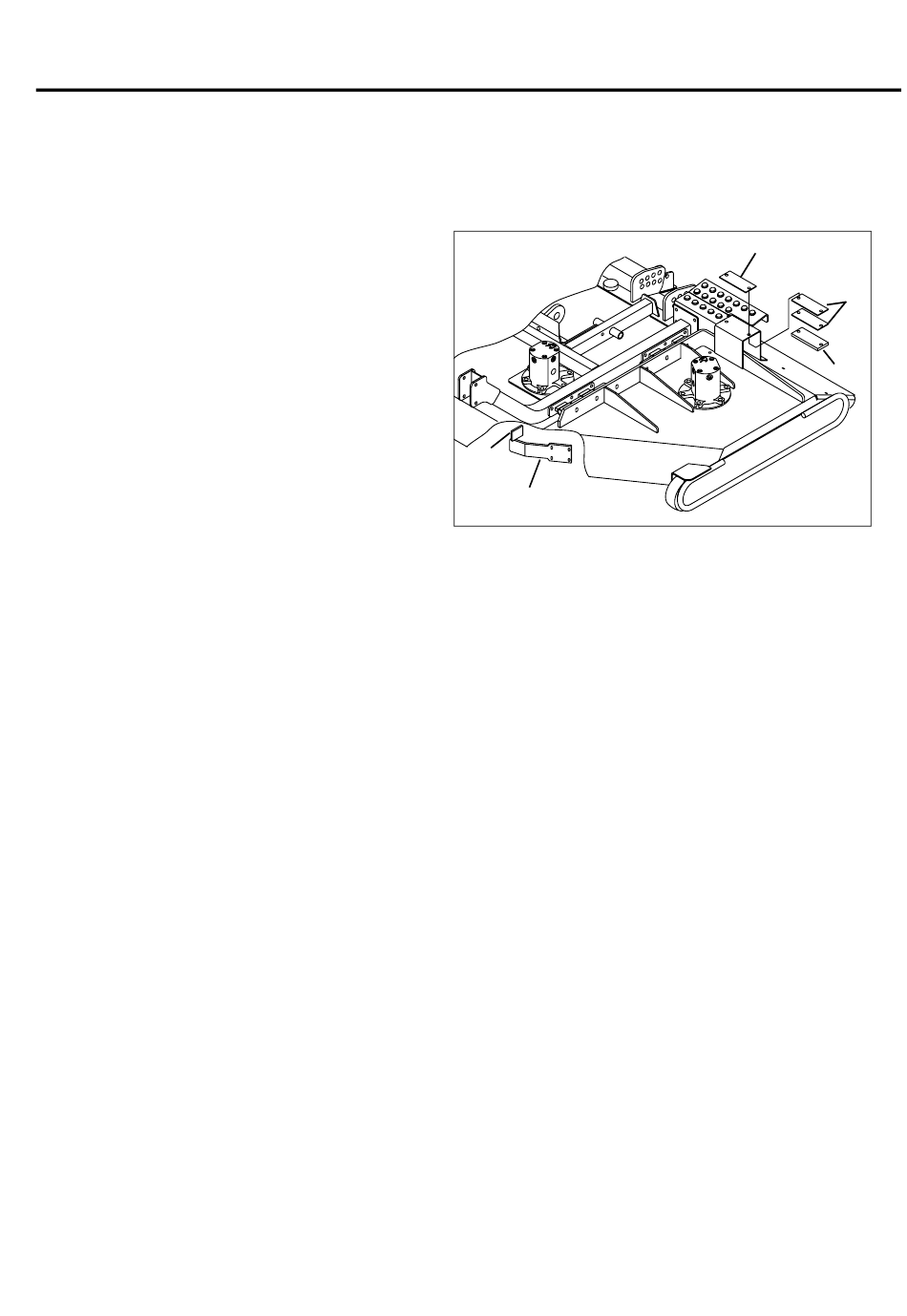

Abb. 4D
D-19
