LIVELLAMENTO DEI GRUPPI DI FALCIATURA __________________________________

Qualora le bobine o le rotelle siano state asportate per
effettuare la manutenzione o l'altezza di taglio appaia
irregolare, potrebbe rendersi necessario livellare i gruppi
di falciatura. Regolare le rotelle in modo che l'altezza
di taglio delle lame esterne sia pari a 3 mm l'una
dall'altra.
1. Collocare il trattore e i gruppi di falciatura su una
superficie piana, solida e livellata. Sistemare le lame
parallele al trattore come illustrato in figura.
2. Verificare che la pressione dei pneumatici in tutte le
rotelle sia la stessa.
L
B
B
B
3. Impostare l'altezza di taglio desiderata servendosi
degli spaziatori da 13 mm (E) in dotazione. Vedere
la Sezione 4.5.
4. Misurare l'altezza dal suolo a partire dalla superficie
del suolo al bordo anteriore (B) delle due lame
esterne per le bobine laterali e la sezione centrale
della bobina anteriore. Collocare le rondelle di
livellamento da 3 mm (C) al di sopra o al di sotto del
perno delle rotelle in modo da ottenere un'altezza di
taglio uniforme di tutte le bobine. Mantenere le
rondelle di spinta da 1,5 mm (D) nella posizione
indicata in figura, una sopra e una sotto il perno
delle rotelle.
L
B
B
REGOLAZIONI
C
D
C

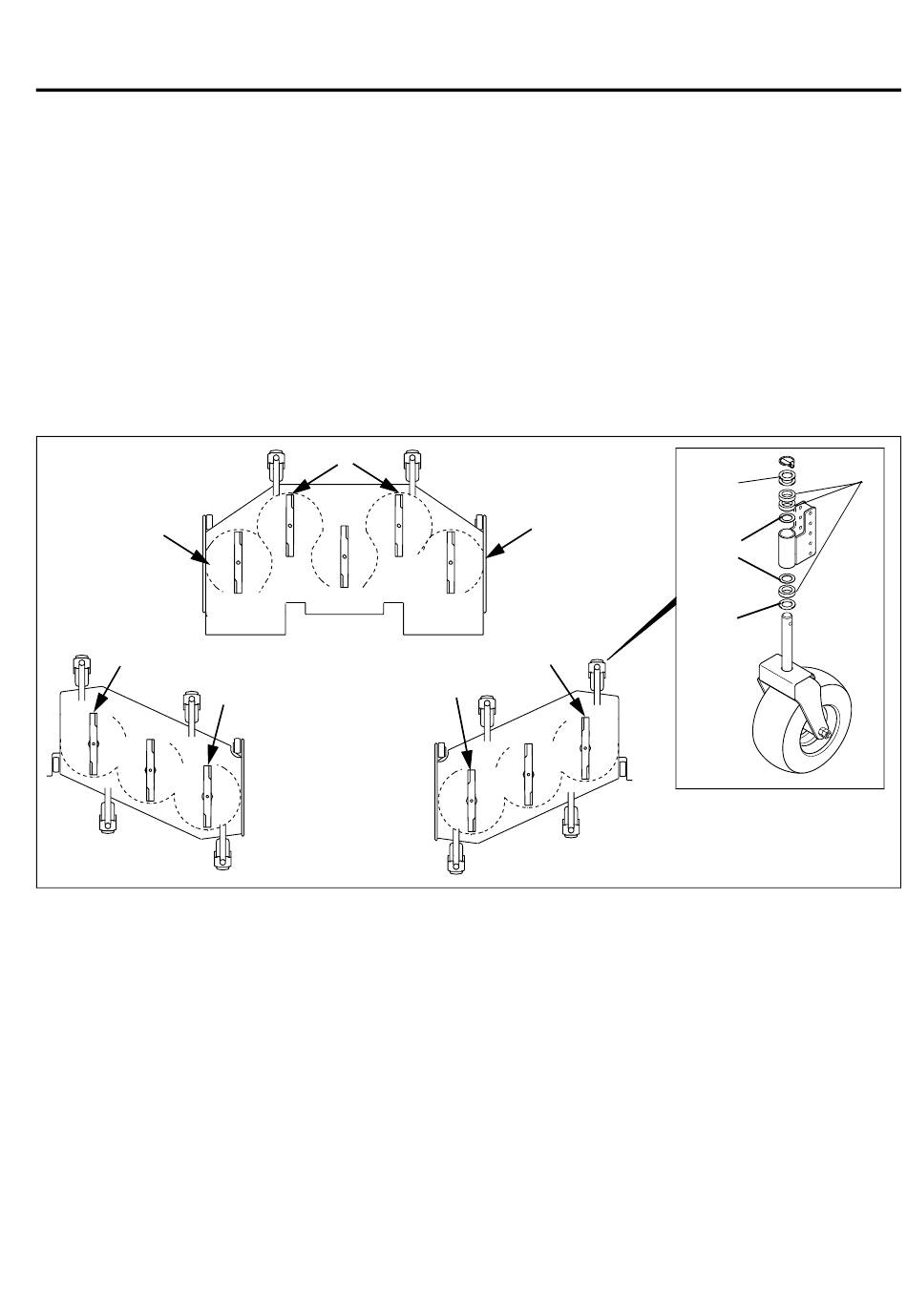

Figura 4A
