INTERRUTTORE DI RILEVAMENTO DEL FOLLE _________________________________

L'interruttore di rilevamento del folle fa parte del sistema
di rilevamento presenza operatore ed è progettato per
evitare che il trattore si metta in moto senza che il pedale
della trazione sia in folle. Se quest'interruttore non
funziona o è fuori taratura, il trattore non si avvia.
1. Accertarsi che la pompa di azionamento e il pedale
della trazione siano tarati sul folle, secondo quanto
indicato nelle Sezioni 4.7 e 4.11.
2. Posizionare l'interruttore in modo che l'indicatore (A)
sull'attivatore si trovi al centro della zona di
rilevamento sull'interruttore.
3. Regolare la distanza tra la zona di rilevamento
sull'interruttore e l'estremità dell'indicatore tra 1,5 e
3 mm. Fissare l'interruttore in questa posizione.
4. Al termine
funzionamento del sistema di rilevamento presenza
operatore.
4.9

INTERRUTTORE DI RILEVAMENTO AVANZAMENTO _____________________________

L'interruttore di rilevamento avanzamento permette al
trattore di funzionare su quattro ruote motrici solo quando
il pedale della trazione è in posizione di marcia in avanti.
In retromarcia, l'interruttore si apre e riporta il trattore
sulla trazione a due ruote motrici. Se la trazione a quattro
ruote motrici non funziona, controllare la regolazione e il
funzionamento dell'interruttore di rilevamento.
1. Assicurarsi che la pompa di azionamento, il pedale
della trazione e l'interruttore di rilevamento del folle
siano regolati sul folle, come indicato nelle Sezioni
4.7, 4.11 e 4.8.
2. Regolare la distanza tra la zona di rilevamento
sull'interruttore e l'estremità dell'attivatore tra 1,5 e 3
mm.
3. Scollegare l'interruttore dal sistema di cablaggio e
collegare un misuratore di continuità sui conduttori
dell'interruttore (B). Con il pedale della trazione in
folle, tirare l'interruttore fino a farlo aprire e spingerlo
nuovamente in avanti fino a farlo chiudere. Fissare
l'interruttore in questa posizione.
4. Mantenendo il misuratore di continuità collegato
controllare la regolazione agendo sul pedale della
trazione.
Interruttore chiuso - pedale della trazione in folle e
a fondo corsa avanzamento.
Interruttore aperto - pedale a fondo corsa
retromarcia.
5. Collegare l'interruttore al sistema di cablaggio e
controllare il funzionamento della trazione a quattro
ruote motrici.
I-22
delle regolazioni controllare
1,5 - 3 mm
il
A
1,5 - 3 mm
HR010

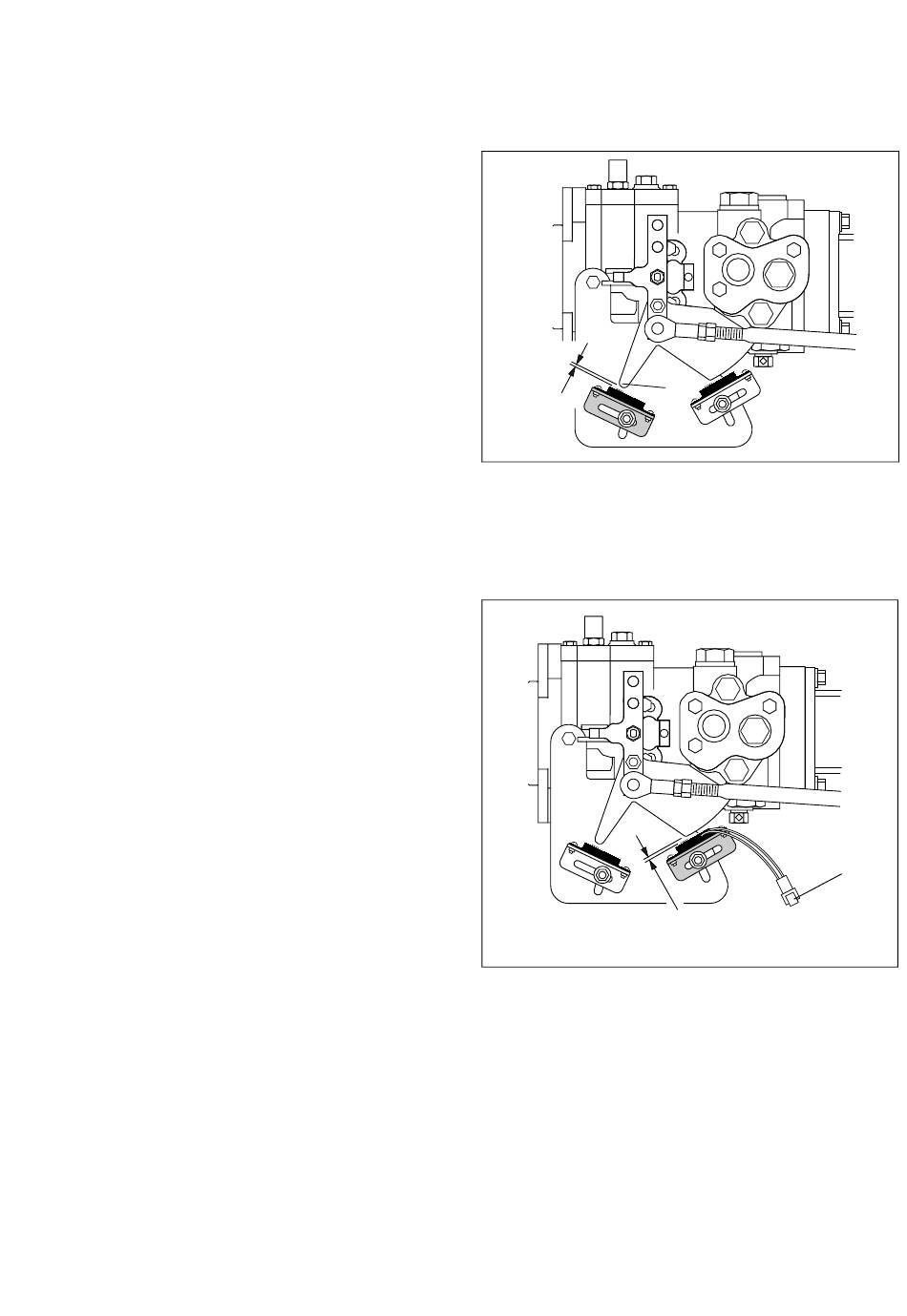

Figura 4I
B
HR012
Figura 4J
