4.11 PEDALE DE TRACTION _____________________________________________________
La pédale de traction doit être réglée de sorte que la
pompe atteint sa course maximale quand la pédale est
complètement enfoncée en position avant.
1. Veillez à ce que le bras de retour (K-Schéma 4H) sur
la pompe soit réglé au neutre, Chapitre 4.7.
2. Poussez la pédale de traction vers l'avant (I) jusqu'à
ce qu'elle touche le panneau de sol et maintenez-la
dans cette position.
3. Réglez le tendeur (J) jusqu'à ce que vous sentiez
que le bras de retour touche la butée interne dans
la pompe. Dégagez la tige de 2-3 tours depuis cet
emplacement. Cela permet de faire en sorte que la
pédale de traction touche le fond avant le bras de
retour.
I
J
REGLAGES
HR019

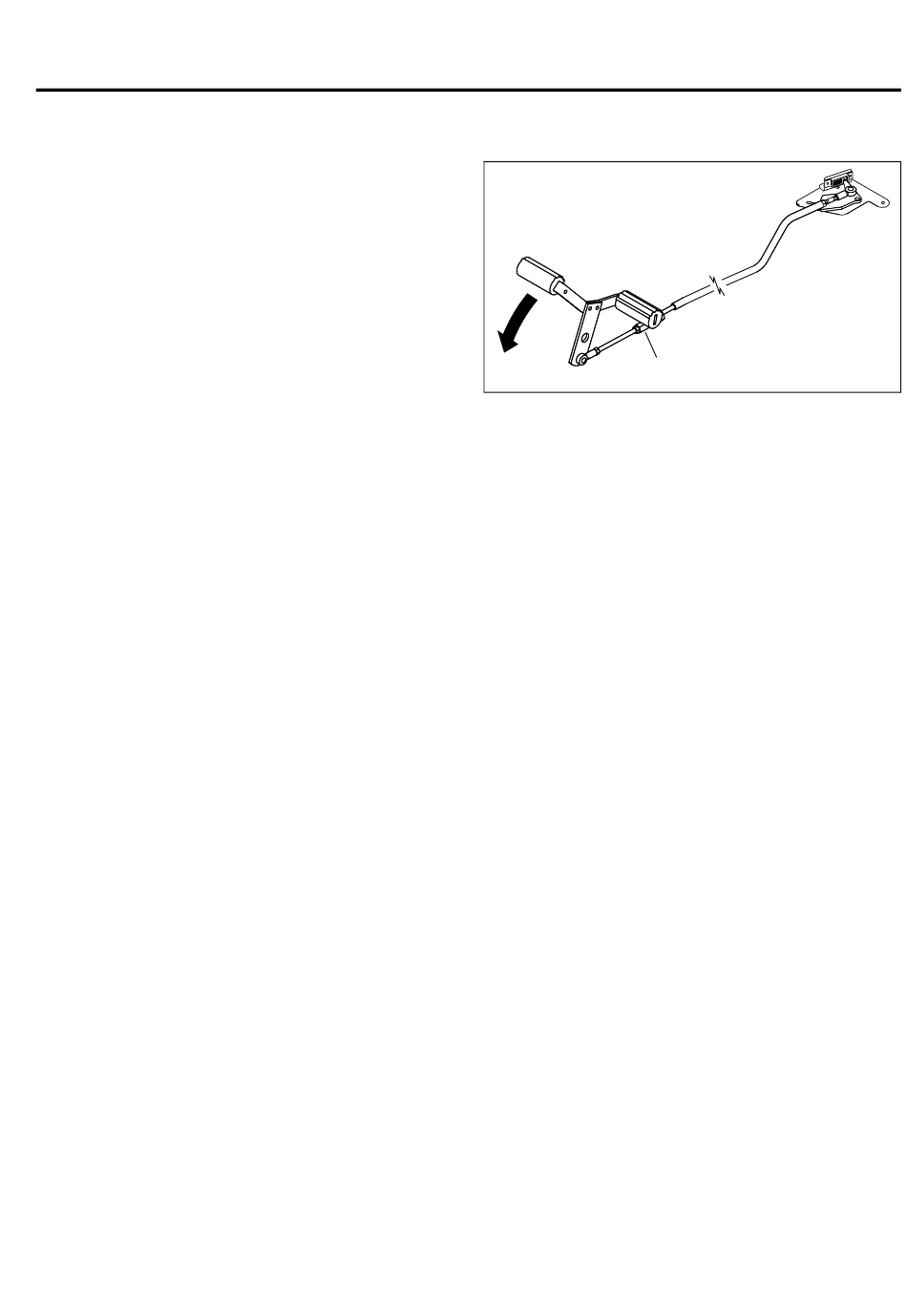

Schéma 4L
