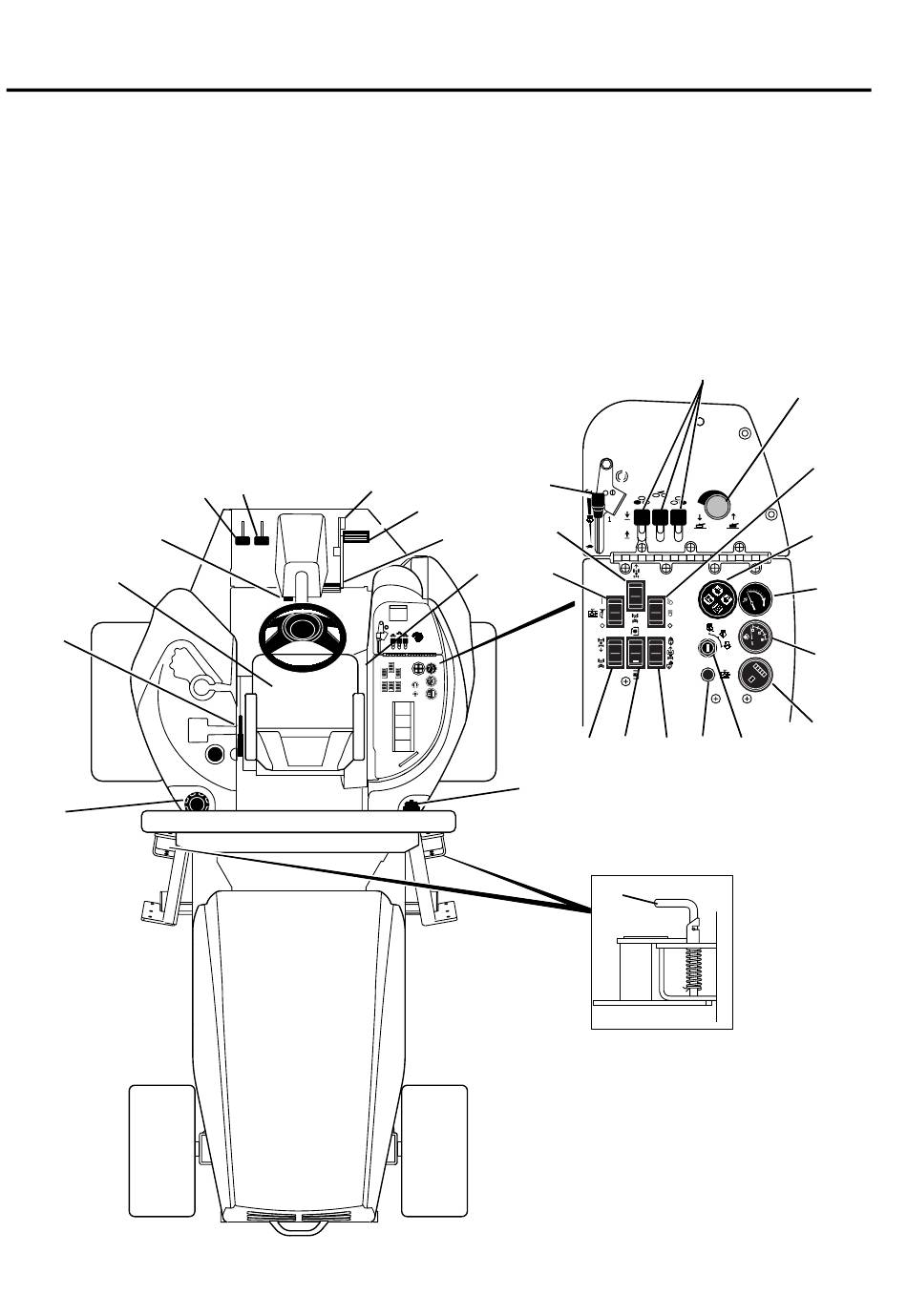

2 COMANDI
A
Leva regolazione inclinazione sterzo
B1
Controllo sterzata - Sinistra
B2
Controllo sterzata - Destra
C
Limitatore di velocità
D1
Pedale di avanzamento
D2
Pedale di retromarcia
E
Avvisatore acustico
F
Bocchetta/Asta olio impianto idraulico
G
Bocchetta carburante
H
Freno di stazionamento
I
Regolazione del sedile
J
Blocci avanzamento gruppi di falciatura laterali
K
Interruttore prova impianto di segnalazione
L
Selettore trazione 2/4 ruote motrici
M
Manetta motore
A
I
H
G
I-6
B B
1
2
N
Selettore rotazione inversa
2/4 ruote motrici
O
Leva bobine
P
Riduzione pressione
(Trasferimento del peso)
Q
Interruttore luci
R
Spie
S
Temperatura refrigerante motore
T
Indicatore livello carburante
U
Contaore
V
Interruttore d'accensione
W
Indicatore livello impianto idraulico
X
Controllo corsa (opzionale)
Y
Selettore interruttore
alimentazione
C
M
D
1
L
D
2
E
K
F
O
N Y X W V
J
P
Q
R
S
T
U
HR001
Figura 2A
