4.11 TRACTIEPEDAAL __________________________________________________________

De tractiepedaal moet zodanig worden afgesteld dat de
pomp een volle slag maakt wanneer de pedaal geheel
wordt ingedrukt ten behoeve van vooruitrijden.
1. Zorg ervoor dat de retourarm (K - Afb. 4H) op de
pomp in neutraal staat - sectie 3.7.
2. Druk de tractiepedaal naar voren (I) tot hij het
vloerpaneel raakt en houd hem daar in positie.
3. Stel de spanmoer (J) bij totdat u de retourarm de
inwendige aanslag in de pomp voelt raken. Draai de
stang 2-3 slagen vanaf deze positie terug. Dit zorgt
ervoor dat de tractiepedaal zijn verste punt bereikt
vóór de retourarm.
AFSTELLINGEN
I
J
4
HR019

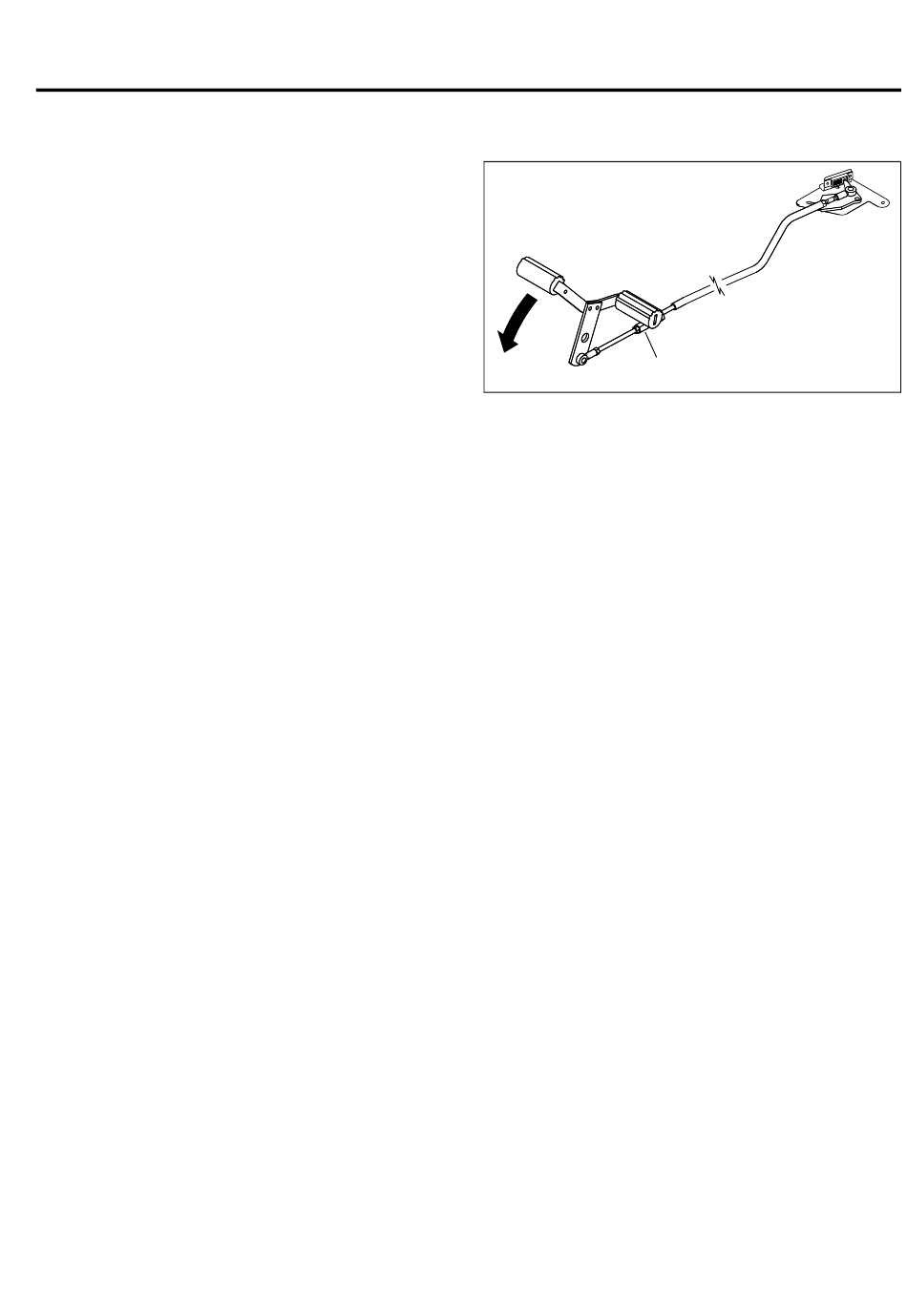

Afb. 4L
