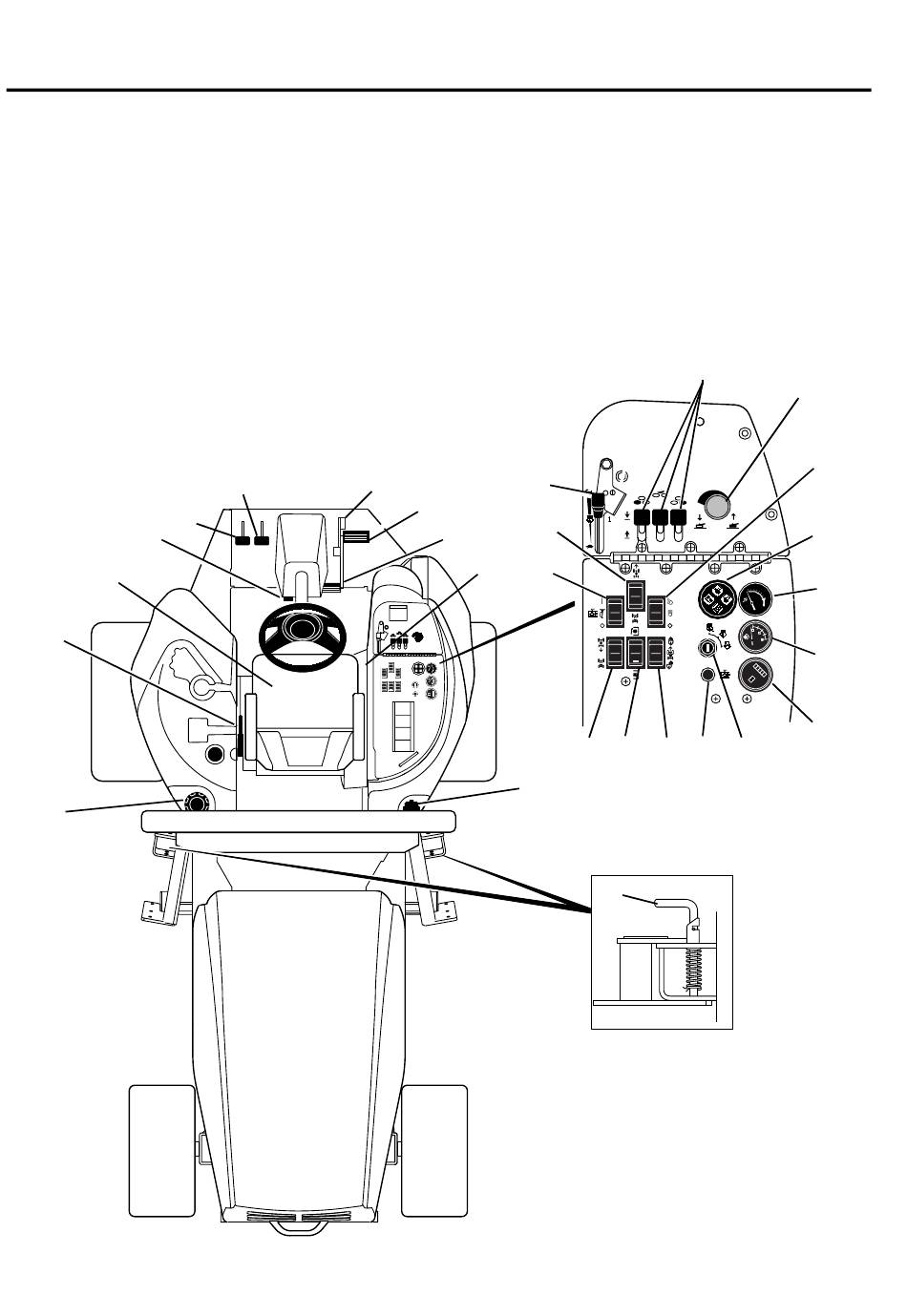

COMMANDES

A
Inclinaison de volant
B1
Braquage assisté - gauche
B2
Braquage assisté - droite
C
Limiteur de vitesse
D1
Pédale de traction - avant
D2
Pédale de traction - arrière
E
Alarme
F
Bouchon / Jauge d'huile hydraulique
G
Bouchon de réservoir
H
Frein de stationnement
I
Réglages du siège
J
Verrous de transport des plateaux latéraux
K
Interrupteur de test du système d'alarme
L
Interrupteur 2 RM / 4 RM – marche avant
M
Papillon des gaz
N
2 RM / 4 RM – marche
arrière
B
A
I
H
G
F-6
B
2
1
O
Leviers de plateau
P
Commande de pression de transfert (transfert du
poids)
Q
Interrupteur d'éclairage
R
Témoins avertisseurs
S
Jauge de température du refroidisseur moteur
T
Jauge de carburant
U
Horamètre
V
Interrupteur d'allumage
W
Témoin de niveau d'huile hyd.
X
Commande de croisière
(option)
Y
Interrupteur de prise de
force
C
M
D
1
L
D
2
E
K
F
O
N Y X W V
J
P
Q
R
S
T
U
HR001
Schéma 2A
