3 ALLESTIMENTO
3.8

SISTEMA DI RILEVAMENTO DELLA PRESENZA DELL'OPERATORE________________

1. Il sistema di rilevamento della presenza dell'opera-
tore previene l'avviamento del motore a meno che il
freno di stazionamento sia innestato, il pedale di
trazione sia in folle e l'interruttore della bobina sia
SPENTO. Il sistema ferma inoltre il motore se l'oper-
atore lascia il sedile con l'interruttore della bobina
ACCESO, i pedali di taglio o sollevamento non in
FOLLE, o il freno di stazionamento DISINNESTATO.
!
Non operare mai l'apparecchiatura con il sistema
di rilevamento della presenza dell'operatore
scollegato o malfunzionante. Non disconnettere
né bipassare qualsiasi interruttore.
2. Effettuare ciascuno dei seguenti test per accertarsi
che il sistema di rilevamento della presenza
dell'operatore funzioni correttamente. Interrompere
la prova e far ispezionare e riparare il sistema se
qualsiasi test non riesce nel modo indicato sotto:
il motore non parte nella 1ª prova;
il motore parte durante la 2ª, 3ª o 4ª prova;
il motore continua a funzionare durante la 5ª/6ª
prova.
Prova Operatore
seduto
Si
1
2
3
4
5
6
I-14
!
AVVISO
Controllo sistema rilevamento operatore
Freno di stazionamento
No Innest Disinnest
Sollevare il proprio peso dal sedile. Il motore si spegnerà.

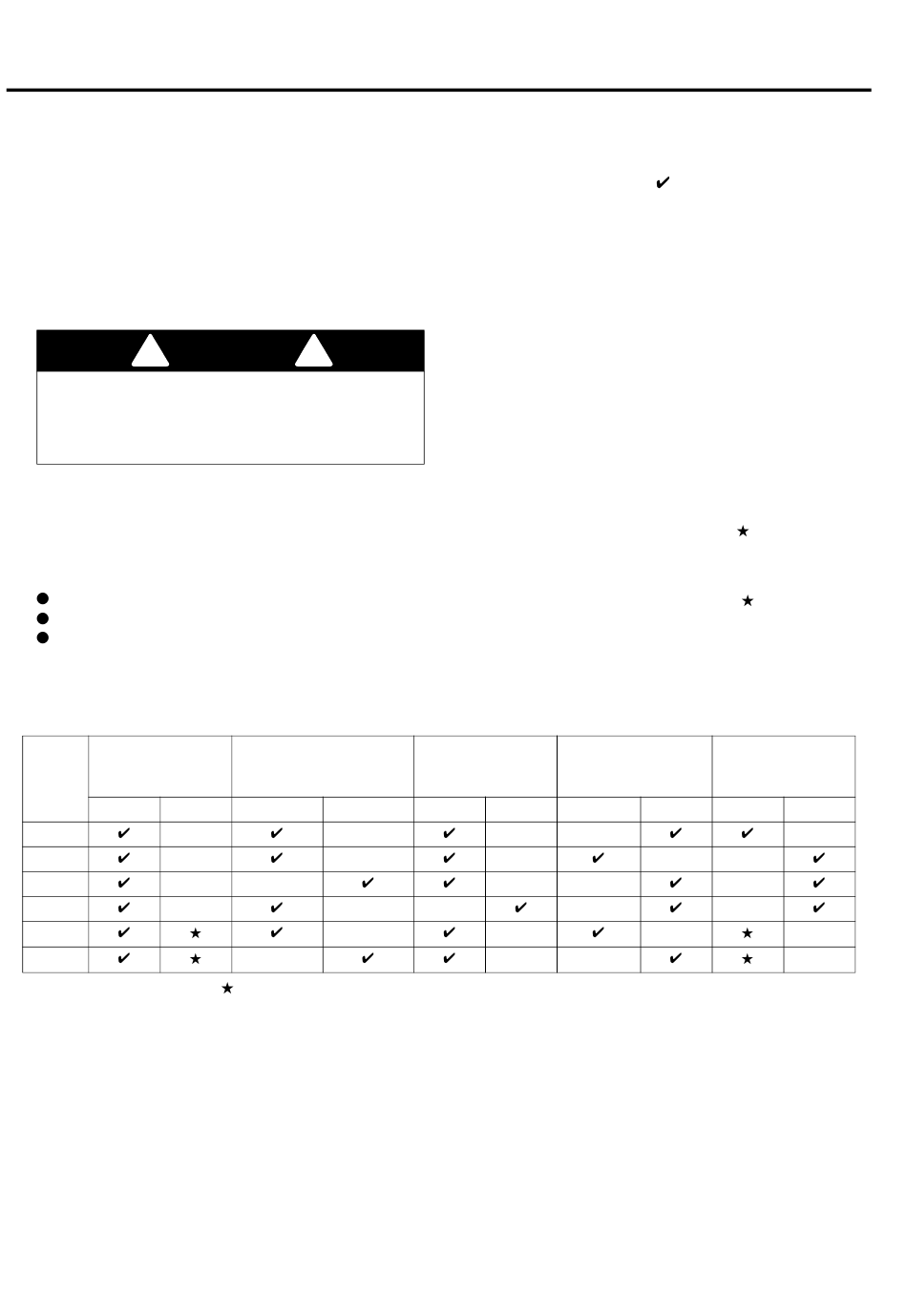

3. Vedere la tabella sotto per ciascuna prova e seguire
le spunte di controllo ( ) sulla tabella. Spegnere il
motore fra una prova e l'altra.
1ª prova: Rappresenta
avviamento normale. L'operatore è seduto, il freno di
stazionamento è innestato, i piedi dell'operatore non
sono sui pedali e l'inter-ruttore della bobina è
SPENTO. Il motore dovrebbe partire.
2ª prova: Il motore non deve partire se l'interruttore
della bobina è ACCESO.
3ª prova: Il motore non deve partire se il freno di
stazionamento è DISINNESTATO.
4ª prova: Il motore non deve partire se sono premuti
i pedali di taglio o di sollevamento.
5ª prova: Avviare il motore nel modo normale e
ACCENDERE quindi l'interruttore della bobina e
sollevare il proprio peso dal sedile.
6ª prova: Avviare il motore nel modo normale e
disinnestare quindi il freno di stazionamento e
sollevare il proprio peso dal sedile.
Pedale taglio / Interruttore bobina
sollevamento in
folle
Si No Acceso
il procedimento
Il motore parte
Spento Si No
di
