BOÎTIER INTERCONNEXION HABITACLE

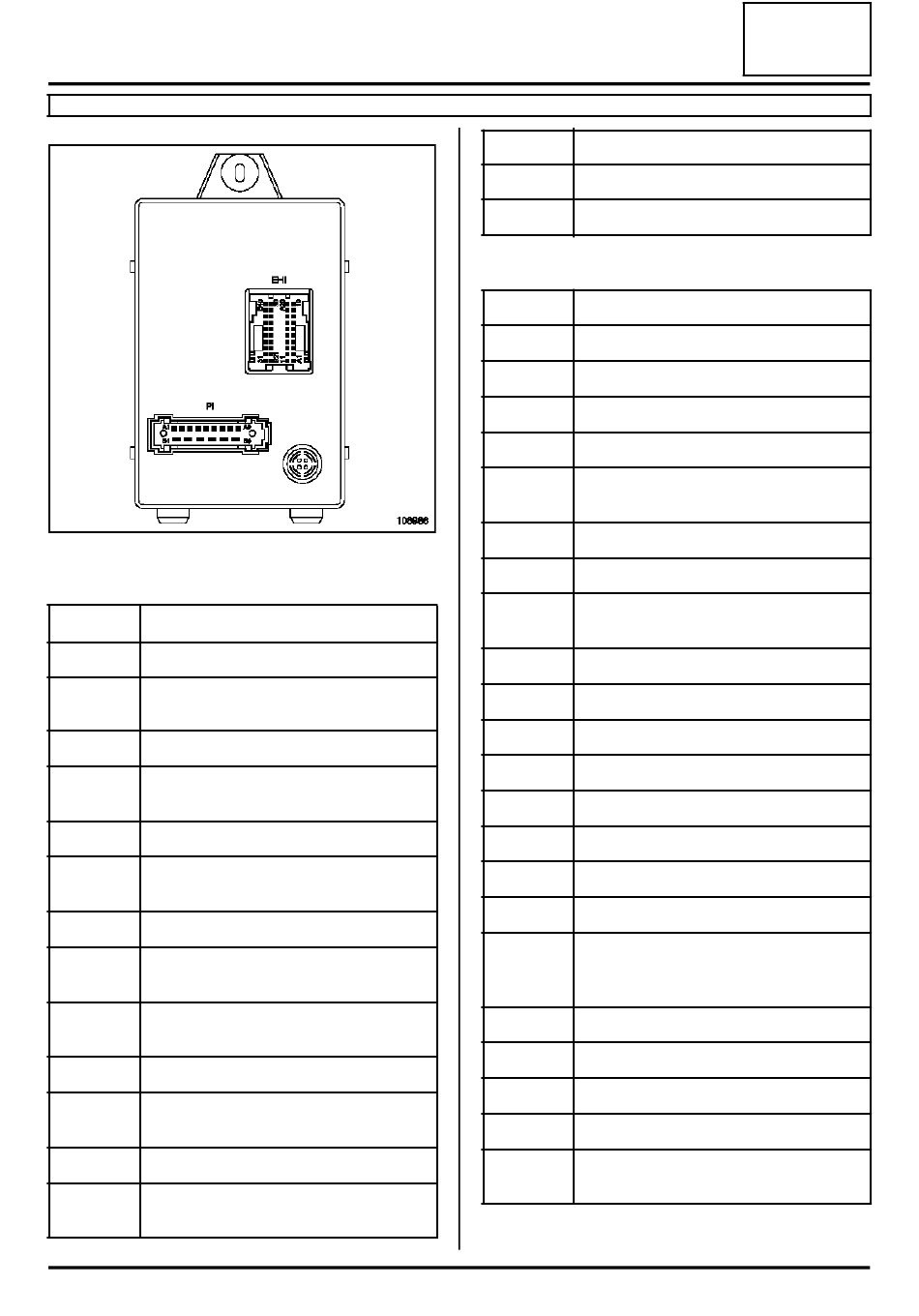

Unité centrale habitacle : Branchement
L90
Connecteur PI
Voie Désignation
A1 Masse
A2 Commande - éclairage plafonnier tem-
porisateur
A3 + permanent protégé pour calculateur
A4 Commande petite vitesse temporisa-
teur essuie-vitre avant
A5 + après contact protégé
A6 Commande + arrêt fixe essuie-vitre
avant
A7 Non utilisée
A8 Commande feux indicateur de direc-
tion droit
A9 Commande feux indicateur de direc-
tion gauche
B1 Non utilisée
B2 Sortie commande fermeture condam-
nation électrique des portes
B3 Non utilisée
B4 Sortie commande ouverture condam-
nation électrique des portes
Voie
B5
B6
Connecteur EHI
Voie
1A
2A
3A
4A
5A
6A
108988
7A
8A
9A
10A
11A
12A
13A
14A
15A
16A
17A
18A
19A
20A
21B
22B
87B-4
87B
Désignation
+ batterie protégé temporisé éclairage
+ batterie par relais par coupe circuit
Désignation
Non utilisée
Non utilisée
Non utilisée
Non utilisée
Sortie témoin indicateur de direction
gauche/droite
Entrée signal vitesse véhicule
Non utilisée
Commande + temporisateur ouverture
condamnation électrique des portes
Non utilisée
Batterie
Non utilisée
Non utilisée
Non utilisée
Non utilisée
+ feux de position gauche protégé
Signal bus antenne transpondeur
Commande + temporisateur ferme-
ture condamnation électrique des por-
tes
Non utilisée
Non utilisée
Signal contacteur 1 cran conducteur
Non utilisée
+ après contact protégé fusible feux
stop
