INSTALLATION
L'installation s'entend fixe et devra être
effectuée par des entreprises spéciali-
sées et qualifiées, conformément aux ins-
tructions et aux dispositions indiquées
dans ce manuel.
Il faudra en outre respecter les normes et
les réglementations actuellement en
vigueur.
2. 1
VENTILATION DU
LOCAL CHAUDIERE
Les versions "2560C" peuvent être instal-
lées dans des locaux domestiques ou tech-
niques adéquats, à condition que dans les
locaux où sont installés des appareils à gaz
à chambre ouverte, l'afflux d'air soit suffi-
sant pour couvrir la demande d'air requise
par la combustion régulière du gaz consom-
mé par les différents appareils.
En ce qui concerne l'afflux d'air dans les
locaux, il faut donc pratiquer des ouvertures
dans les parois externes ayant les caracté-
ristiques suivantes:
– avoir une section libre globale de 6 cm
minimum par kW de débit thermique ins-
tallé ne devant toutefois jamais être infé-
rieure à 100 cm
2
.
– être situées le plus près possible à hauteur
du sol, sans risque d'obstruction et être
protégées par une grille ne devant pas
réduire la section utile du passage de l'air.
Les
versions
"2560V"
revanche être installées, sans aucune
contrainte d'emplacement et d'apport d'air
comburant, dans n'importe quel local
domestique.
2.2
ETRIER DE SUPPORT

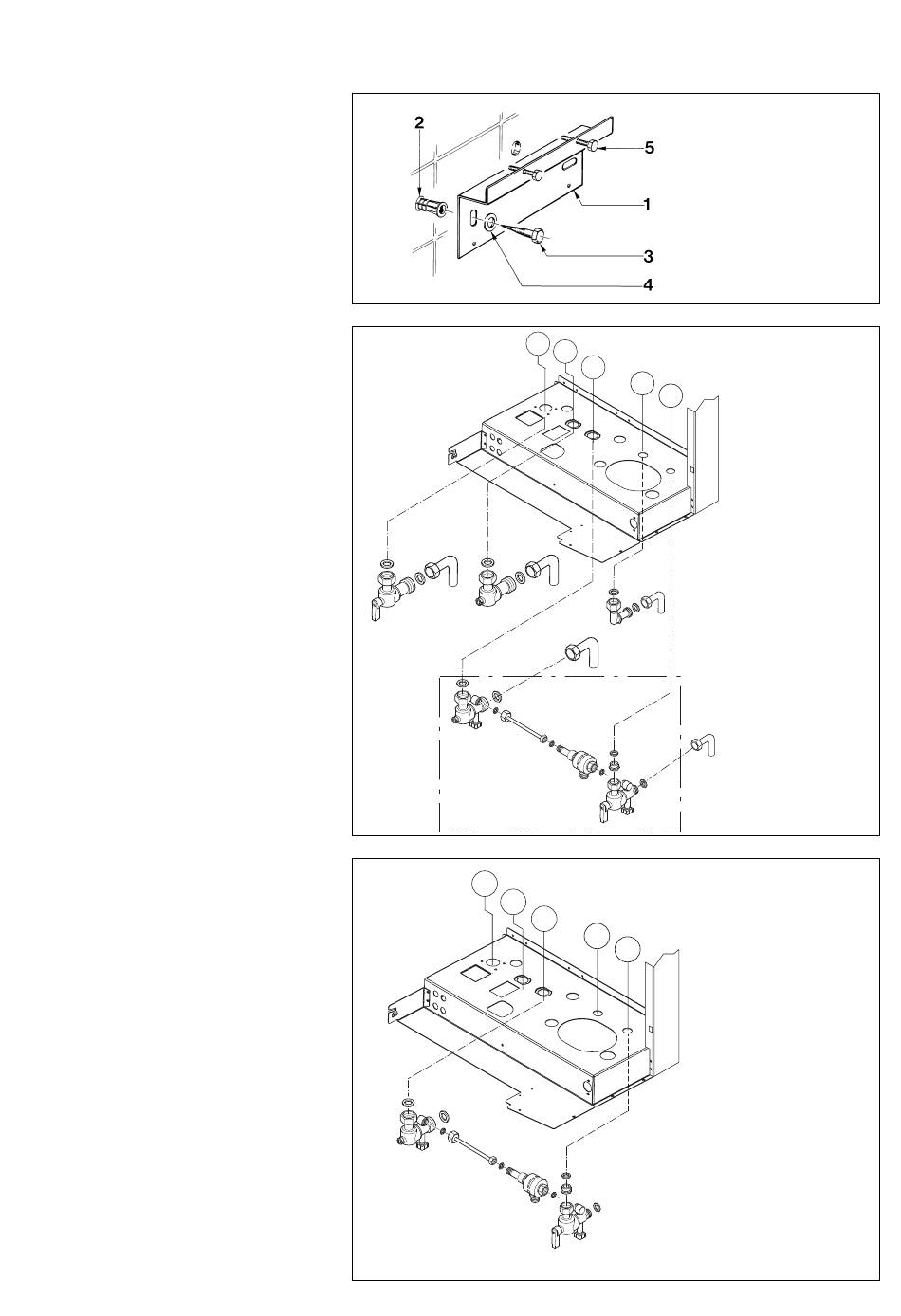

Pour monter l'étrier de support, livré avec la
chaudière, se conformer aux instructions
suivantes (fig. 4):
– Fixer l'étrier (1) au mur au moyen des vis
de fixation (3).
– Soulever la chaudière et suspendre la
traverse postérieure du châssis à l'étrier.
– Avec les vis (5), effectuer les réglages en
vue du correct positionnement vertical
de la chaudière.
2.2. 1
Kit robinets de connexion
(en option)
Pour effectuer le montage des robinets de
connexion compr is dans le kit code
8091814, se conformer aux instructions
reportées sur la fig. 5.
2.2.2
Kit disjoncteur hydraulique
(fourni avec la chaudière)
Pour effectuer le montage des kit disjonc-
teur hydraulique, fournis avec la chaudière,
se conformer aux instructions reportées
sur la fig. 6.
4
2
3
3
5
peuvent
en
3
10
G
R
M
12
12
3
3
7
12
KIT DISJONCTEUR HYDRAULIQUE
(fourni avec la chaudière)
G
R
M
U
3
1
9
8
2
1
11
1
6
LEGENDE
1 Etrier de support
2 Cheville en plastique
3 Vis de fixation
4 Rondelle
5 Vis de réglage
R Retour chauffage
M Départ chauffage
G Alimentation gaz
U
E Entrée eau sanitaire
E
U Sortie eau sanitaire
C Recyclage
LEGENDE
2 Joint ø 18,3
(fourni dans le kit
disjoncteur hydraulique)
11
2
3 Joint ø 24
2
(fourni dans le kit
4
disjoncteur hydraulique)
4 Coude sortie sanitaire 1/2"
5 Robinet gaz 3/4"
7 Robinet retour
chauffage 3/4"
11 Coude 1/2"
12 Coude 3/4"
11
R Retour chauffage
M Départ chauffage
G Alimentation gaz
E Entrée eau sanitaire
E
U Sortie eau sanitaire
C Recyclage
LEGENDE
1 Joint ø 10,5 (n. 3)
2 Joint ø 18,6 (n. 4)
3 Joint ø 24,3 (n. 6)
6 Robinet entrée sanitaire 1/2"
8 Disjoncteur hydraulique
9 Tube de connexion
10 Robinet départ chauffage 3/4"
2
Régulateur de débit
11
de 10 l/min (jaune)
Fig. 4
Fig. 5
Fig. 6
