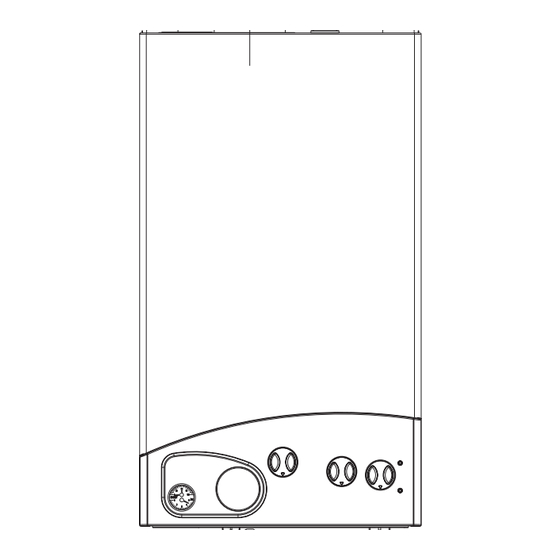

- Page 1 NOTICE TECHNIQUE Pour l’installation, l’utilisation et la maintenance du GROUPE THERMIQUE GAZ À CONDENSATION NOVA 26V (Ventouse)
- Page 2 POUR L’INSTALLATEUR INDEX DESCRIPTION DE LA CHAUDIERE ............page INSTALLATION .
-
Page 3: Description De La Chaudiere
ér ent es f onctions. Ils sont sanitaire avec allumage et modulation élec- conformes aux directives européennes tronique, chambre de combustion étanche Les “NOVA 26V” sont des groupes ther- 90/396/CEE, 89/336/CEE, tirage forcé Veuillez respecter les instruc- miques compacts pré-mélangés à... - Page 4 SCHEMA FONCTIONNEL LEGENDE 1 Ventilateur 2 Mélangeur air/gaz 3 Echangeur primaire 4 Régulateur du débit gaz 5 Vanne gaz 6 Echangeur eau sanitaire 7 Soupape pressostatique 8 Régulateur de flux 9 Sonde thermomètre 10 Sonde chauffage (SM) 11 Aqua Guard Filter System 12 Aquastat de sécurité...
-
Page 5: Installation
INSTALLATION L’installation s’entend fixe et devra être effectuée par des entreprises spécialisées et qualifiées, conformément aux instructions et aux dispositions indiquées dans ce manuel. Il faudra en outre respecter les LEGENDE normes et les réglementations actuellement 1 Etrier de support en vigueur. - Page 6 les tuyauteries de départ/retour de l'instal- lation, les robinet d'interception. ATTENTION : A défaut d’un lavage de l'in- stallation thermique et d’une addition d'un inhibiteur adéquat, la garantie qui couvre l’appareil sera considérée comme nulle. Le branchement au gaz devra être réalisé conformément au règlement national NBN D 51.003/NBN D 51.006.
- Page 7 2. 1 0 POSITIONNEMENT DES EMBOUTS DE DÉCHARGEMENT Les embouts de déchargement des appa- reils à tirage forcé peuvent être placés sur 1) Les terminaux sous un les murs périmétraux externes de l’édifice. balcon praticable doi- A titre indicatif et non contraignant, nous vent êtr e placés de reportons au Tableau 3 les distances mini- telle façon que le par-...
- Page 8 2. 1 1.3 Schéma électrique LEGENDE Pressostat eau (s'il existe) EV1 Bobine vanne gaz Sélecteur CR/OFF/EST/DEBLOCAGE EV2 Bobine vanne gaz EAR Electrode d’allumage/de détection Nota: Le thermostat d’ambiance (TA) doit Aquastat de sécurité 100°C être relié aux bornes 1-2 Ventilateur Pompe installation Thermostat d’ambiance SM Sonde chauffage...
-
Page 9: Caracteristiques
CARACTERISTIQUES 3. 1 CARTE ELECTRONIQUE Réalisée conformément aux réglementa- Diode bicolore 1 tions Basse Tension CEE 73/23, elle est alimentée à 230 Volt et, l’ensemble des composants électroniques est garanti pour fonctionner selon une plage de tempéra- tures allant de 0 à +60°C. Un système de modulation automatique et continu permet à... - Page 10 l’allumage (STEP) en fonction du type TABLEAU 4 causé par la fermeture du robinet du de gaz, contrôler que la pression du gaz ou par l’une des bobines de la soupa- Température (°C) Résistance (Ω) gaz en chauffage est encore sur la pe dont l’enroulement est interrompu et 12.090 valeur précédemment introduite.
- Page 11 Pour obtenir la hauteur maximum de refou- CONNEXION ELECTRIQUE ambiants avec les vannes de zone corre- lement qui soit disponible, il faut désactiver DES INSTALLATIONS A ZONES spondants. La connexion des micros ou des le by-pass, en tournant le raccord en posi- contacts relais doit être effectuée sur le con- tion verticale (fig.
-
Page 12: Utilisation Et Entretien
UTILISATION ET ENTRETIEN 4. 1 REGLAGE DU DEBIT SANITAIRE En cas de réduction du débit d’eau sanitai- TRANSFORMATION POUR LE re, il faut procéder au nettoyage du filtre PASSAGE A UN AUTRE GAZ Pour régler le débit d’eau sanitaire, il fau- monté... - Page 13 Une fois les opérations de réglage terminées, vérifier les valeurs du CO avec un analyseur de combustion. Si on constate des divergen- ces par rapport aux valeurs indiquées dans le tableau, il est nécessaire d'effectuer les corrections qui s'imposent: “NOVA 26V” (G20/G25) (G31) Puissance “MIN”...
- Page 14 DEMONTAGE DE LA JAQUETTE Pour faciliter l'entretien de la chaudière, il est possible de démonter complètement la jaquet- te comme indiqué dans la figure 23. NETTOYAGE ET ENTRETIEN L'entretien programmé du générateur doit être effectué à des intervalles annuels par un personnel technicien qualifié.
- Page 15 POUR L’USAGER MISE EN GARDE – En cas de panne et/ou de dysfonctionnement de l’appareil, le désactiver et s’abstenir de toute tentative de répara- tion ou d’intervention directe. S’adresser rapidement au personnel technique agréé. – L’installation de la chaudière ainsi que toute autre intervention d’assistance et d’entretien doivent être effectuées par un personnel qualifié.
- Page 16 EXTINCTION CHAUDIERE (fig. 27) Pour éteindre la chaudière, placer la poi- gnée du sélecteur sur la position (OFF). Au cas où l’appareil resterait longtemps inutilisé, on conseille d’interrompre la ten- sion électrique, de refermer le robinet du gaz et, si de basses températures sont prévues, de vider la chaudière et l’installa- tion hydraulique afin d’éviter la rupture des tuyauteries à...
- Page 17 Si l'anomalie est due à d'autres causes, il faut demander l'intervention d'un per- sonnel technique agréé. – Autres anomalies (fig. 29/b) Au cas où les diodes bicolores 1 et 2 s'al- Diode bicolore 1 lumeraient ou clignoteraient, il faut demander l'intervention du service techni- que agréé.
