les tuyauteries de départ/retour de l'instal-
lation, les robinet d'interception.
ATTENTION : A défaut d'un lavage de l'in-
stallation thermique et d'une addition d'un
inhibiteur adéquat, la garantie qui couvre
l'appareil sera considérée comme nulle.
Le branchement au gaz devra être réalisé
conformément au règlement national NBN D
51.003/NBN D 51.006. En dimensionnant
les tuyauteries du gaz, du compteur à la
chaudière, tenir compte des débits en volu-
mes (consommations) en m
3
/h et de la den-
sité du gaz concerné. Les sections des tuyau-
teries qui constituent l'installation doivent
garantir un apport de gaz suffisant pour cou-
vrir la demande maximum, tout en limitant la
perte de pression entre le compteur et tout
appareil d'utilisation ne dépassant pas:
– 1,0 mbar pour les gaz de la seconde
famille (G20 - G25)
– 2,0 mbar pour les gaz de la troisième
famille (G31).
A l'intérieur de la chemise se trouve une
plaquette adhésive indiquant les données
techniques d'identification et le type de gaz
pour lequel la chaudière a été conçue.
2.4. 1
Branchement évacuation
condensation
Pour recueillir la condensation, il est néces-
saire de relier l'égouttoir siphonné à l'éva-
cuation vers le réseau civil par un tuyau pré-
sentant une pente de 5 mm par mètre.
Seules les tuyauteries en plastique des
évacuations civiles normales sont adap-
tées pour convoyer la condensation vers le
réseau des égouts desservant l'habitation.
2.4.2
Filtre sur la tuyauterie du gaz
La vanne gaz est livrée munie d'un filtre à
l'entrée qui n'est pas en mesure de retenir
les impuretés contenues dans le gaz et
dans les tuyauteries de réseau.
LEGENDA
1a-b Kit conduit coaxial cod. 8096251 (fourni avec la chaudière)
2
Rallonge L. 1000 cod. 8096152
3
Rallonge verticale L. 140 avec prise de prélèvement cod. 8086951
4a
Coude supplémentaire à 90° cod. 8095851
4b
Coude supplémentaire à 45° cod. 8095951
6a
Tuile avec articulation code cod. 8091302
6b
Couvercle pour terrasses plats cod. 8091304
7
Embout sortie au toit L. 1285 cod. 8091207
ATTENTION:
- L'installation de tout coude supplémentaire à 90°, diminue le parcours
disponible de 0,90 mètre.
- L'installation de tout coude supplémentaire à 45°, diminue le parcours
disponible de 0,45 mètre.
REMARQUE: Au cours des opérations de raccordement des accessoires,
on conseille de lubrifier l'intérieur des joints à l'aide de produits à base de
substances à la Silicone, en évitant de recourir ò des huiles ou à des
graisses de manière générale.
8
5
1
LEGENDE
1 Collecteur entrée/sortie sanitaire
3 Filtre sanitaire
4 By-pass
5 Régulateur débit
Pour éviter le dysfonctionnement de la sou-
pape ou parfois même l'exclusion de la
sécur it é dont elle es t équipée, nous
conseillons de monter un filtre adéquat sur
la tuyauterie du gaz.
2.6
REMPLISSAGE INSTALLATION
La pression de chargement avec installa-
tion froide doit être de 1 bar. Le remplissa-
ge doit être effectué lentement, afin que les
bulles d'air puissent sortir à travers les dis-
positifs spéciaux de purge. Si la pression
monte au-delà de la limite prévue, déchar-
ger la partie excédante en agissant sur la
soupape de purge (9 fig. 5).
2.6. 1

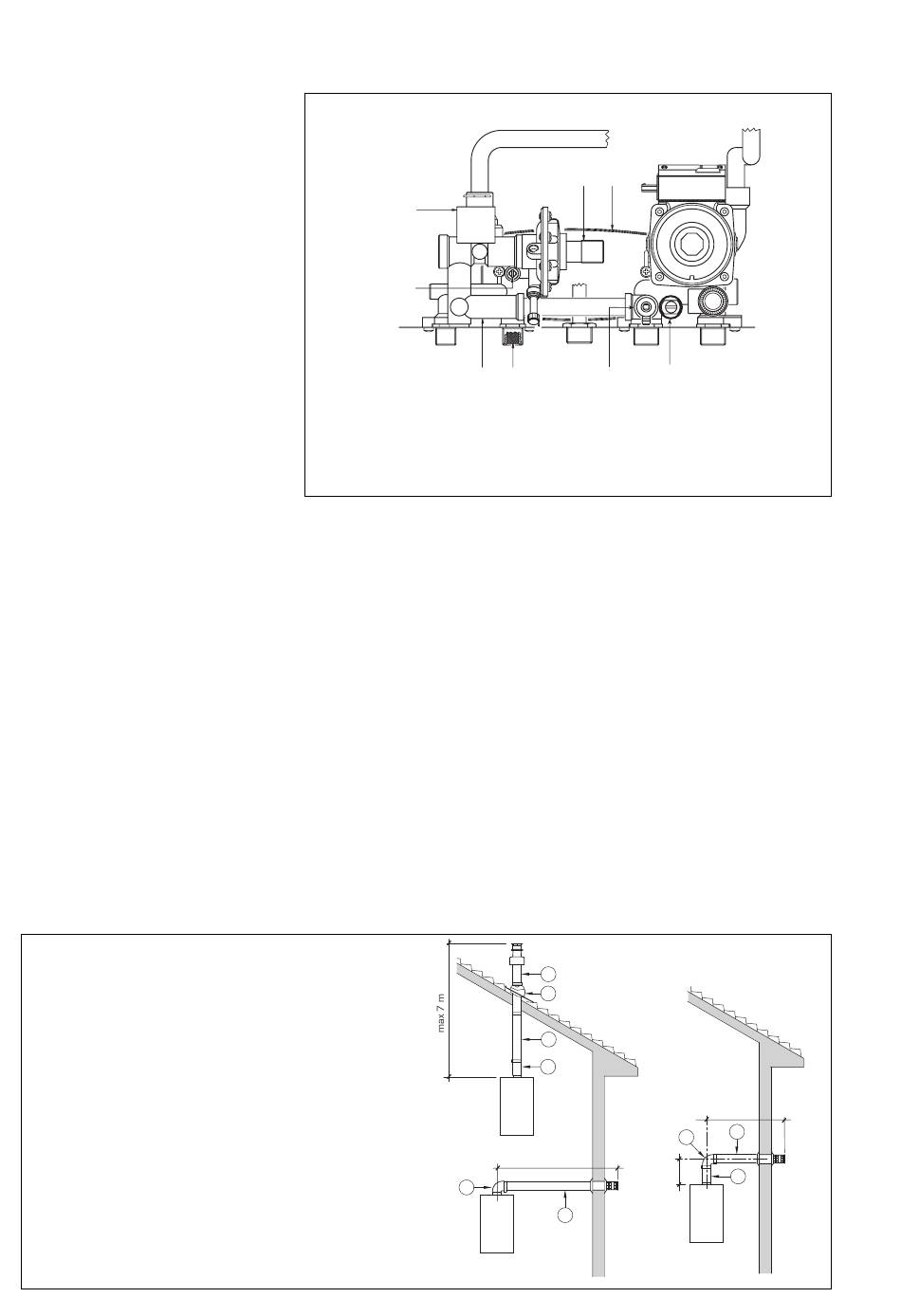

Vidange du système (fig. 5)
Veuillez agir sur le robinet de vidange (9)
pour effectuer cette opération. Attention!
1a
7 6
3
2
9
4
6 Echangeur eau sanitaire
7 Microinterrupteurs
8 Régulateur de flux
9 Soupape de purge
Éteindre la chaudière avant d'effectuer
cette opération.
2.7
CONDUIT COAXIAL ø 60/100
La chaudière est fourni avec le kit conduit
coaxial code 8096251.
2.7. 1
Accessoires du conduit coaxial
Les accessoires nécessaires à la réalisa-
tion de cette typologie de déchargement
ainsi que les systèmes de raccordement
pouvant être opérés, sont illustrés fig. 6.
Avec le coude fourni dans le kit, la lon-
gueur maximum du tube ne devra pas
dépasser 4,6 mètres.
Quand on utilise la rallonge verticale cod.
8086951, la partie terminale du conduit
devra toujours présenter une sortie hori-
zontale.
7
6
2
3
max 4,6 m
y
1b
x + y = max 4,6 m
Fig. 5
x
1b
4
3
Fig. 6
5
