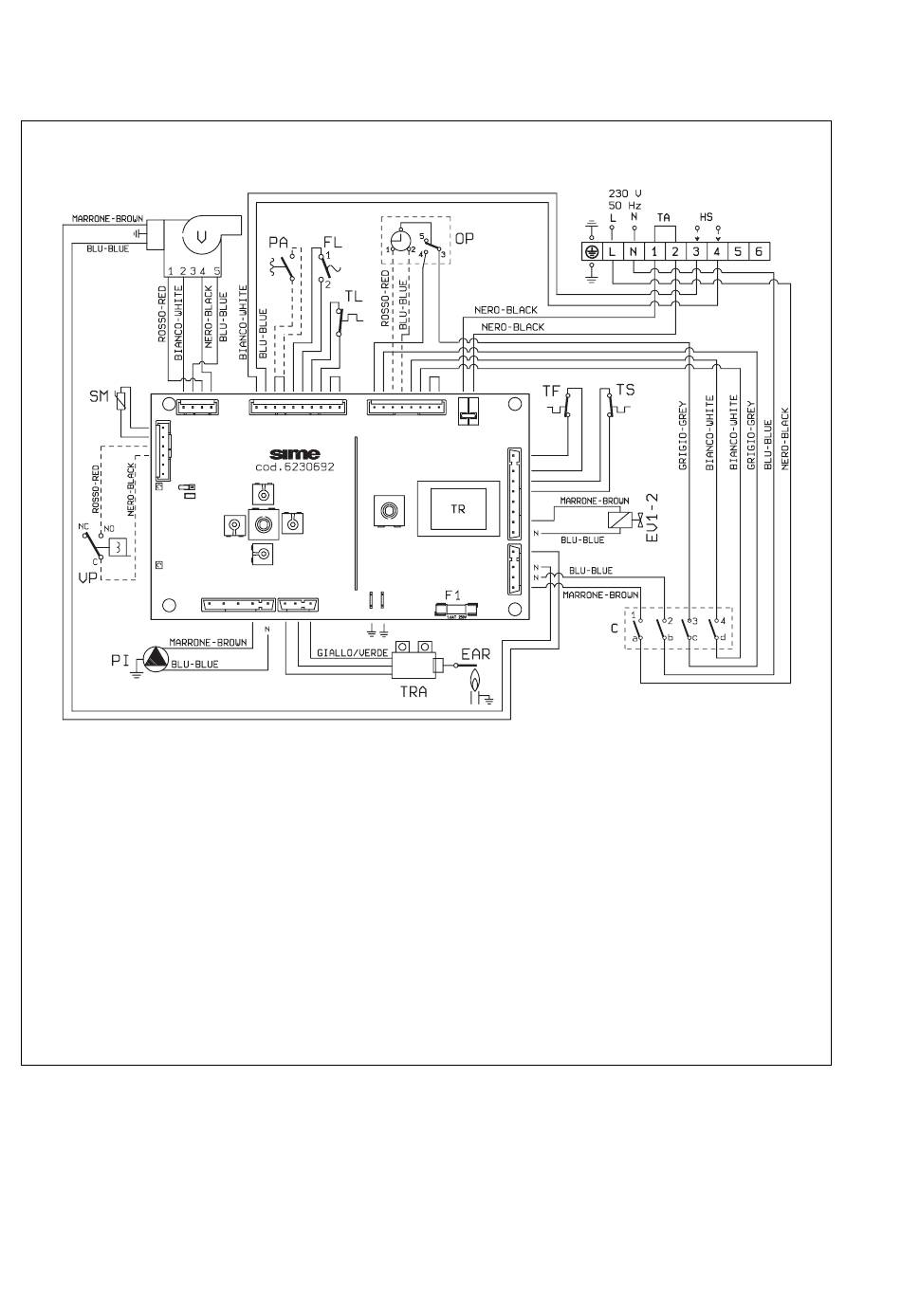

2. 1 1.3 Schéma électrique
J9
J10
J13
J6
J5
LEGENDE
EV1 Bobine vanne gaz
EV2 Bobine vanne gaz
EAR Electrode d'allumage/de détection
TS
Aquastat de sécurité 100°C
V
Ventilateur
PI
Pompe installation
TA
Thermostat d'ambiance
SM Sonde chauffage
TL
Aquastat limite
TR
Transformateur 230 - 24V
FL
Régulateur de flux
OP
Horloge de programmation
(en option)
TF
Thermostat fumées
VP
Soupape pressostatique
TRA Transformateur d'allumage
HS
Lecture vitesse du ventilateur
J8
J4
J7
J3
PA
Pressostat eau (s'il existe)
C
Sélecteur CR/OFF/EST/DEBLOCAGE
Nota: Le thermostat d'ambiance (TA) doit
être relié aux bornes 1-2
CODES PIECES DE RECHANGE
CONNECTEURS:
J3/J10 cod. 6293570
J4
cod. 6293572
J6
cod. 6293571
J7
cod. 6293548
J9
cod. 6293574
J13
cod. 6293573
Fig. 15
7
