POSITIONNEMENT DES
EMBOUTS DE DÉCHARGEMENT
Les embouts de déchargement des appa-
reils à tirage forcé peuvent être placés sur
les murs périmétraux externes de l'édifice.
A titre indicatif et non contraignant, nous
reportons au Tableau 3 les distances mini-
mum à respecter selon la typologie d'un
édifice indiqué fig. 13.
2. 1 1
BRANCHEMENT ELECTRIQUE
La chaudière est livrée avec un câble d'ali-
mentation qui, en cas de remplacement,
devra être commandé chez au construc-
teur. L'alimentation devra être effectuée
avec tension monophasée 230V – 50Hz
au moyen d'un interrupteur général proté-
gé par des fusibles et une distance entre
les contacts de 3 mm minimum. Respecter
les polarités L – N et la mise à la terre.
NOTA: Le constructeur décline toute res-
ponsabilité en cas de dommages person-
nels ou matériels provoqués par l'absen-
ce de mise à la terre de la chaudière.
2. 1 1. 1
Tableau électrique (fig. 14)
Avant toute intervention débrancher l'ali-
mentation électrique.
Enlever les trois vis (7) qui fixent le panneau
de commande et amener le tableau vers l'a-
vant afin qu'on puisse l'incliner vers le bas.
Pour accéder aux composantes du tableau
életrique, veuillez dévisser les quatre vis qui
fixent la protection (6).
2. 1 1.2 Connexion
chrono-thermostat (fig. 14)
Brancher électriquement le chrono-ther-
mostat aux bornes 1-2 de la barrette à
bornes (5) après avoir enlevé le pont exi-
stant.
Le chr ono t her mos t at, dont nous
conseillons l'installation afin d'obtenir une
meilleure régulation de la température et
du confort ambiants, doit faire partie de
la classe II conformément à la norme EN
60730. 1 (contact électrique propre).
6
TABLEAU 3
Position de l'embout
A - sous la fenêtre
B - sous l'ouverture d'aération
C - sous la gouttière
D - sous le balcon (1)
E - d'une fenêtre adjacente
F - d'une bouche d'aération adjacente
G - de tuyauteries ou évacuations
verticale ou horizontale (2)
H - d'un angle du bâtiment
I - d'un renfoncement du bâtiment
L - du sol ou d'un autre sol du bâtiment
M- entre deux embouts placés verticalement
N - entre deux embouts placés horizontalement
O - d'une surface frontale sans ouverture ou embout 2000
P - idem, mais avec des ouvertures ou des embouts
7
60
30
90
°C
0
120
bar
4
0
3
1
5
3
1
2
8
Appareils de 7 à 35 kW
(distances minimum en mm)
600
600
300
300
400
600
300
300
300
2500
1500
1000
3000
ATTENTION: Après avoir
enlevé les vis (7), tirer vers
l'avant le tableau pour que
l'on puisse l'incliner vers le
bas.
LEGENDE
1
Thermomanomètre
2
Horloge programmateur
optionnelle
(mécanique journalier cod.
8092213 ou numérique
hebdomadaire cod.
8092214)
3
Faston de terre
4
Carte électronique
6
5
Barrette à bornes à 9 pôles
6
Protection instruments
4
7
Vis de fixation
8
Sélecteur
OFF/ETE/HIV/DEBLOCAGE
1) Les terminaux sous un
balcon praticable doi-
vent êtr e placés de
telle façon que le par-
cour s comple t des
fumées, de leur point
de sortie à leur déchar-
gement du périmètre
extérieur du balcon, y
compris la hauteur des
éventuels garde-corps,
ne soit pas inférieur à
2000 mm.
2) En ce qui concerne le
positionnement des
terminaux, les distan-
ces
adop t ées
ne
devront pas être infé-
rieures à 1500 mm à
cause de la proximité
de matériaux sensibles
à l'action des produits
de
la
combus tion
(exemple: les gouttiè-
res ou les descentes
pluviales en matière
plastique, les contre-
vents en bois, etc.), à
moins que l'on adopte
des mesures de pro-
tection pour ces maté-
riaux.

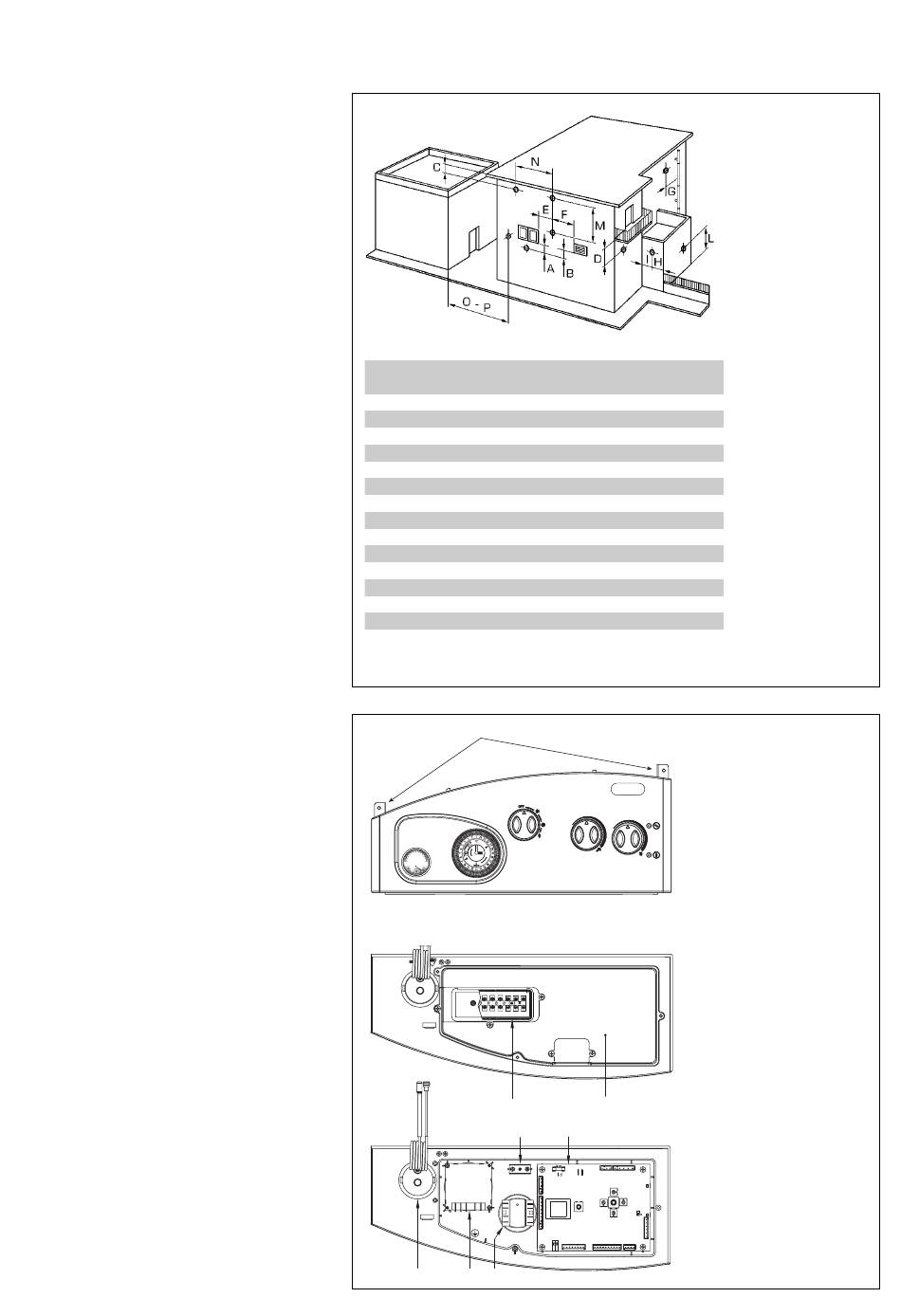

Fig. 13
Fig. 14
