CARACTERISTIQUES
3. 1
CARTE ELECTRONIQUE
Réalisée conformément aux réglementa-
tions Basse Tension CEE 73/23, elle est
alimentée à 230 Volt et, l'ensemble des
composants électroniques est garanti pour
fonctionner selon une plage de tempéra-
tures allant de 0 à +60°C. Un système de
modulation automatique et continu permet
à la chaudière d'adapter la puissance aux
diverses exigences de l'installation ou de
l'utilisateur.
3. 1 . 1
Anomalies de fonctionnement
Les diodes qui signalent un fonctionnement
irrégulier et/ou incorrect de l'appareil sont
indiquées fig. 16.
3. 1 .2
Dispositifs
La carte électronique est munie des dispo-
sitifs suivants (fig. 17):
– Trimmer "POT. ACC." (pos. 3)
Trimmer pour modifier le niveau de pres-
sion à l'allumage (STEP) de la soupape
gaz. Il est calibré en usine avec step allu-
mage à 95 Hz. Pour augmenter la pres-
sion, tourner le trimmer dans le sens
des aiguilles d'une montre, pour la dimi-
nuer, tourner le trimmer dans le sens
contraire aux aiguilles d'une montre.
Le niveau de pression d'allumage est
susceptible d'être programmé au cours
des 7 premières secondes de la déchar-
ge d'allumage du brûleur.
Après avoir fixé le niveau de pression à
8
NOTA: Pour accéder au trimmer de régulation (2-3-4-6) enlever la poignée du potentiomètre de chauffage.
8
30
0
°C
4
3
Fonction signalée
Stand-by
Présence flamme
Anomalie circuit
détection flamme
Blocage allumage
Intervention
régulateur de flux (FL)
thermostat limite (TL)
Anomalie ventilateur
Anomalie sonde
refoulement (SM)
Chaudière éteinte
6
4
7
11
2
Diode bicolore 1
60
90
120
bar
0
1
Diode bicolore 2
Diode bicolore 1
Verte allumée
Verte allumée
Verte allumée
Éteinte
Orange clignotante
Verte clignotante
Orange fixe
Éteinte
5
3
1
9
10
Diode bicolore 2
Éteinte
Orange allumée
Orange clignotante
Rouge allumée
Éteinte
Éteinte
Éteinte
Éteinte
2
6 4
3
LEGENDE
1 Diode bicolore 1
2 Trimmer vitesse ventilateur "MAX"
3 Trimmer "Puissance allumage"
4 Trimmer vitesse ventilateur "MIN"
5 Diode bicolore 2
6 Trimmer "PUISS. CHAUFF." (scellé)
7 Potentiomètre sanitaire
8 Fusible (1,6 AT)
9 Connecteur "JP2"
10 Connecteur annullation retards "JP1"
11 Potentiomètre chauffage

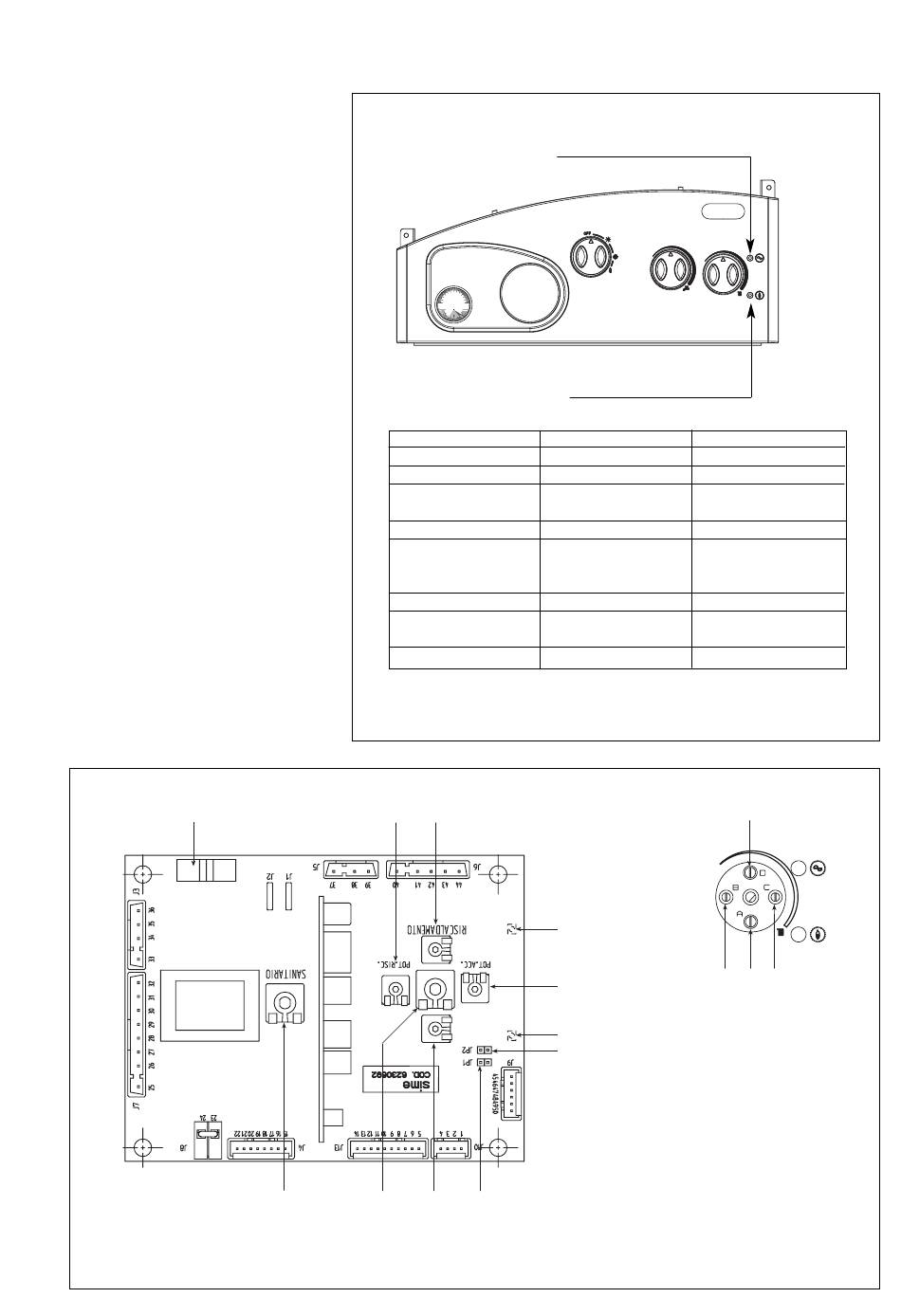

Fig. 16
Fig. 17
