CARACTERISTIQUES

3. 1 APPAREILLAGE ELECTRONIQUE
Les chaudières sont produites avec un
appareillage électronique
HONEYWELL S4565C. L'allumage et la
détection de la flamme sont contrôlés par
un groupe d'électrodes placées sur le brû-
leur qui assurent un maximum de sécurité
et interviennent, en cas d'extinction acci-
dentelle ou de manque de gaz, en 1 secon-
de (fig. 10).
3. 1 . 1 Cycle de fonctionnement
L'allumage du brûleur s'effectue normale-
ment dans les 2 ou 3 secondes suivantes.
Il peut y avoir des pannes d'allumage
relevées par le signal de blocage de l'appa-
reillage. Celles-ci peuvent être résumées de
la façon suivante:
– Manque de gaz
L'appareillage effectue régulièrement le
cycle en envoyant la tension sur l'électrode
d'allumage qui continue à décharger pen-
dant 10 secondes max, sans que le brûleur
ne s'alume; l'appareillage se bloque.
Cela peut se produire au premier allumage
ou après une longue période d'inactivité à
cause de la présence d'air dans la tuyau-
terie. Cet inconvénient peut être égalment
causé par le robinet du gaz fermé ou par
une des bobines de la vanne dont l'enrou-
lement est interrompu, empêchant ainsi
l'ouverture de cette dernière.
– L'électrode d'allumage n'émet pas de
décharge
Dans la chaudière, on remarque seule-
ment l'ouverture du gaz au brûleur et,
au bout de 10 secondes, l'appareillage
se bloque. Cela peut dépendre du fait que
le câble électrique est interrompu ou
n'est pas convenablement fixé à la borne
de l'appareillage, ou bien que le transfor-
mateur de l'appareillage est grillé.
– Absence de flamme
Dès l'allumage, on remarque la décharge
continue de l'électrode bien que le brû-
leur soit allumé. Au bout de 10 secondes,
la décharge cesse, le brûleur s'éteint et le
voyant lumineux de blocage de l'appareil-
lage s'allume. Cet inconvénient se pré-
sente si les positions de phase et du neu-
tre sur la borne n'ont pas été respectées.
Le câble de l'électrode de détention est
interrompu ou l'électrode est gravement
détériorée, il faut la
L'appareillage est défectueux.
En cas de manque de tension, le brûleur
s'arrête immédiatement; dès que la tension
est rétablie, la chaudière se remettra auto-
matiquement en marche.
3. 1 .2 Cycle de travail
A chaque démarrage le programmateur
effectue un autocontrôle qui, en cas de
8
modéle
panne ou de signal de flamme parasite,
empêche le démarrage du programmateur.
Si le pressostat d'air n'est pas sur la posi-
tion d'absence de ventilation, le program-
mateur ne démarre pas.
3.2 PRESSOSTAT FUMEES (fig. 11)
Le pressostat à étalonnage fixe est en
mesure de vous garantir un fonctionne-
ment correct de la chaudière même si les
tuyauteries d'aspiration et d'évacuation
atteignent la limite maximum de longueur
remplacer.
Position diaphragme gaz
1
3
500
400
300
200
100
0
500 1000
LEGENDE
1 Brûleur
2 Electrode de détection
3 Electrode d'allumage
2
CHAMBRE ÈTANCHE
CAMERA STAGNA
autorisèe. On mesure la valeur de signal au
pressostat avec un manomètre différentiel
relié aux prises de pression positive et
négative située sur la chambre ètanche
(après l'utilisation, remettre les vis sur les
prises).
3.3 DÉPRESSION DISPONIBLE
POUR LE SYSTÈME (fig. 13)
Le graphique de la fig. 13 représente, en
fonction du débit, la dèpression résiduelle
pour le système de chauffage.
1500 2000 2500
DEBIT (l/h) Portata l/h

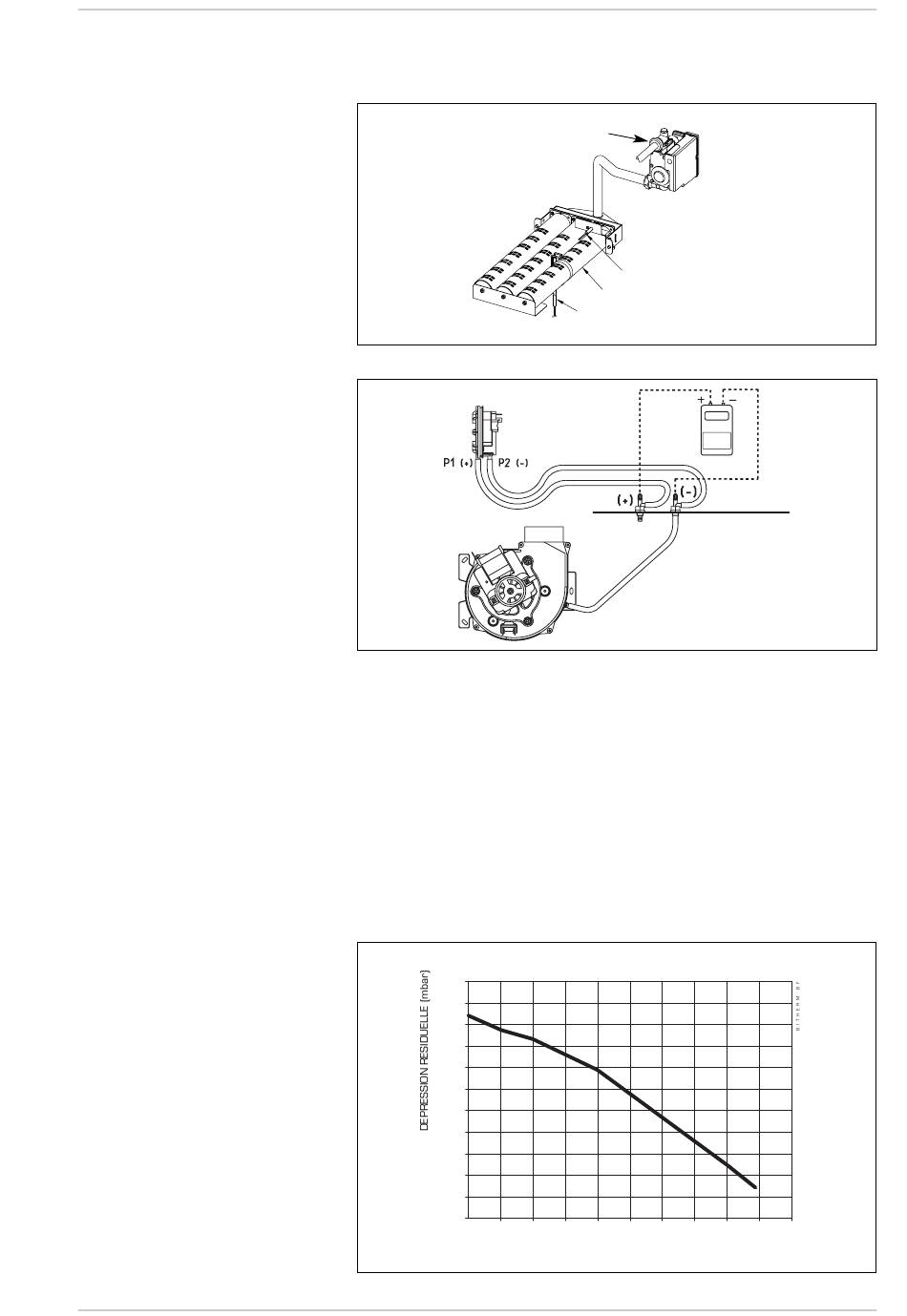

Fig. 10
Fig. 11
Fig. 13
