UTILISATION ET ENTRETIEN
4. 1

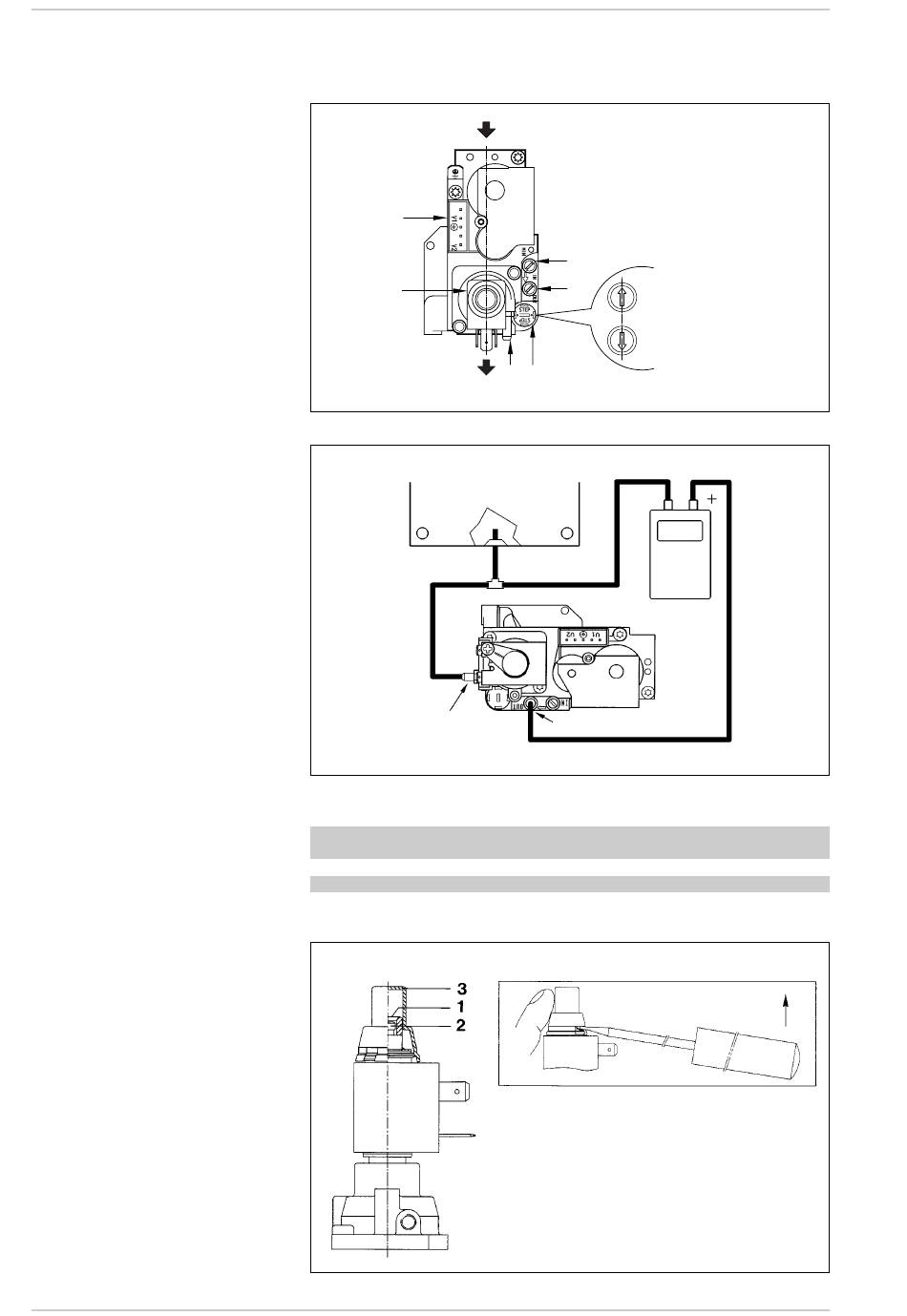

VANNE DU GAZ (fig. 14 - fig. 14/a)
La chaudière est produite de série avec
une vanne à gaz, modéle HONEYWELL VK
4105Q. L'étalonnage de les pressions de
travail est réalisé par SIME dans l'atelier de
production: il est donc déconseillé de le
modifier. C'est seulement en cas de passa-
ge à un autre type de gaz d'alimentation ou
autre qu'il est autorisé de modifier les pres-
sions de travail.
Cette opération doit impérativement être
effectuée par un personnel agréé. Une
fois la modification des pressions de tra-
vail effectuée, sceller les régulateurs.
ATTENTION: Pour effectuer la vérification
des pressions maximum et minimum, en
laissant en place le capuchon (3 fig. 15)
du modulateur, monter le manomètre sui-
vant les indications reportées sur la fig.
14/a. Pour effectuer le calibrage débran-
chez la pr ise VENT de la chambr e
étanche.
4. 1 . 1
Pression max. au brûleur
La pression max. au brûleur figurant dans le
Tableau 3 est déterminée par le diaphrag-
me placé en amont de la vanne du gaz (fig.
10). En conséquence, aucun réglage de la
vanne du gaz n'est prévu mais seulement
l'adaptation de la pression d'alimentation
aux valeurs indiquées au point 1.3.
Verifier que les valeurs des pressions maxi-
mum sont proches de celles indiquées dans
le Tableau 3.
4. 1 .2
Réglage de la pression
minimum au brûleur (fig. 15)
Pour procéder au calibrage de la pression
minimum, il faut procéder de la manière
suivante:
– Connecter la colonne d'essai de pression à
la prise de pression en aval (4 fig. 14).
– Débranche la prise VENT de la chambre
étanche (fig. 14/a).
– Débrancher l'alimentation et enlever le
capuchon en plastique (3) du modulateur.
– Allumer la chaudière et placer le bouton
du thermostat de la chaudière sur la
valeur maximum.
– Tourner la vis (2) en recherchant la
valeur de pression minimum indiquée
dans le Tableau 3. Pour réduire la pres-
sion, tourner la vis dans le sens inverse
des aiguilles d'une montre; pour augmen-
ter la pression, tourner la vis dans le
sens des aiguilles d'une montre.
– Eteindre et rallumer plusieurs fois la
chaudière et vérifier si la pression cor-
respond aux valeurs indiquées dans le
Tableau 3.
– Rebr anchez la pr ise VENT sur la
chambre étanche et remettez le capu-
chon du modulateur.
– Brancher de nouveau l'alimentation élec-
trique sur le modulateur.
2
1
CHAMBRE ETANCHE
PRISE VENT
TABLEAU 3
Type de gaz
Gaz naturel (G20/G25)
Gaz liquide (G30)
Gaz liquide (G31)
LEGENDE
1 Modulateur
2 Bobine EV1-EV2
3 Prise de pression en amont
4 Prise de pression en aval
5 Prise VENT
6 STEP
3
4
G20-G25
G20
G30-G31
5
6
MANOMETRE
PRISE DE PRESSION EN AVAL
Pression max. brûleur
Pression min. brûleur
mbar
12,0/16,0
28, 1
35,9
LEGENDE
1 Vis de réglage pression maximum
2 Vis réglage pression minimum
3 Capuchon en plastique
Fig. 14
Fig. 14/a
mbar
7, 1
17,8
17,8
Fig. 15
