UTILISATION ET ENTRETIEN
4. 1
PRODUCTION EAU
CHAUDE SANITAIRE
La préparation de l'eau chaude sanitaire est
garantie par un ballon en acier et vitroporce-
laine équipé d'anode de magnésium en tant
que protection de le ballon et de bride d'in-
spection pour le contrôle et le nettoyage.
L'anode de magnésium devra être con-
trôlée une fois par an et remplacée si
nécessaire.
Au cas où la chaudière ne produirait pas
d'eau chaude sanitaire, assurez-vous que
l'air a été opportunément purgé en agis-
sant sur les évents manuels avec avoir
actionné l'interrupteur général pour
couper l'alimentation.
4.2
VANNE DU GAZ
La chaudière est fabriquée de série avec
une vanne gaz modèle SIT 845 SIGMA (fig.
26) et avec la vanne gaz HONEYWELL VK
4105M (fig. 27).
La vanne gaz es t ét alonnée sur deux
valeurs de pression: maximum et minimum
correspondant, en fonction du type de gaz,
aux valeurs indiquées sur le Tableau 4.
L'étalonnage de la pression du gaz aux
valeurs maximum et minimum est effectué
par SIME: par conséquent nous décon-
seillons toute modification.
Sauf en cas de passage d'un type de gaz
d'alimentation (G20 - G25) à un autre (G30
- ou G31), la modification de la pression de
travail est consentie.
Cette opération devra impérativement
être effectuée par un personnel autori-
sé. Après avoir effectué la modification
de la pression de travail, sceller les régu-
lateurs.
Lors de l'étalonnage des presions, il faut
suivre un ordre prétabli: d'abord la MAXI-
MUM puis la MINIMUM
4.2. 1
Régulation de la pression
maximum et minimum
SIT 845 SIGMA
Pour effectuer l'étalonnage de la pression
maximum, procéder de la manière suivante
(fig. 29):
– Relier la colonne ou un manomètre à la
prise de pression en aval de la vanne
gaz. Dans la version "2560V" monter le
manomètr e suivant les indications
reportées sur la fig. 28.
– Retirer le capuchon en plastique du
modulateur (1).
– Placer la poignée du potentiomètre sani-
taire sur la valeur maximum.
– Allumer la chaudière en agissant sur le
commutateur à quatre voies et ouvrir le
robinet d'eau chaude sanitaire.
– En utilisant une clef fixe ø 10, tourner l'é-
crou (3) en recherchant la valeur de
pr ession maximum comme indiqué
Tableau 4: pour réduire la pression tour-
5
4
1
3
6
3
2
3
4
TABLEAU 4
Pression max.
Type de gaz
brûleur mbar
"2650C" "2560V"
G20
8,6
G25
10,8
G30
27,4
G31
35,3
LEGENDE
1
Modulateur
2
Bobines EV1-EV2
2
3
Prise de pression en amont
4
Prise de pression en aval
5
Prise VENT
6
Diaphragme gaz
4
5
LEGENDE
1
Modulateur
2
Bobines EV1-EV2
3
Prise de pression en amont
4
Prise de pression en aval
5
Prise VENT
1
2
1
LEGENDE
1
2
3
4
Courant
Pression min.
modulateur
brûleur mba
mA
"2650C" "2650V"
10,8
130
1,7
13,4
130
2,5
28,4
165
4,7
35,3
165
6,3

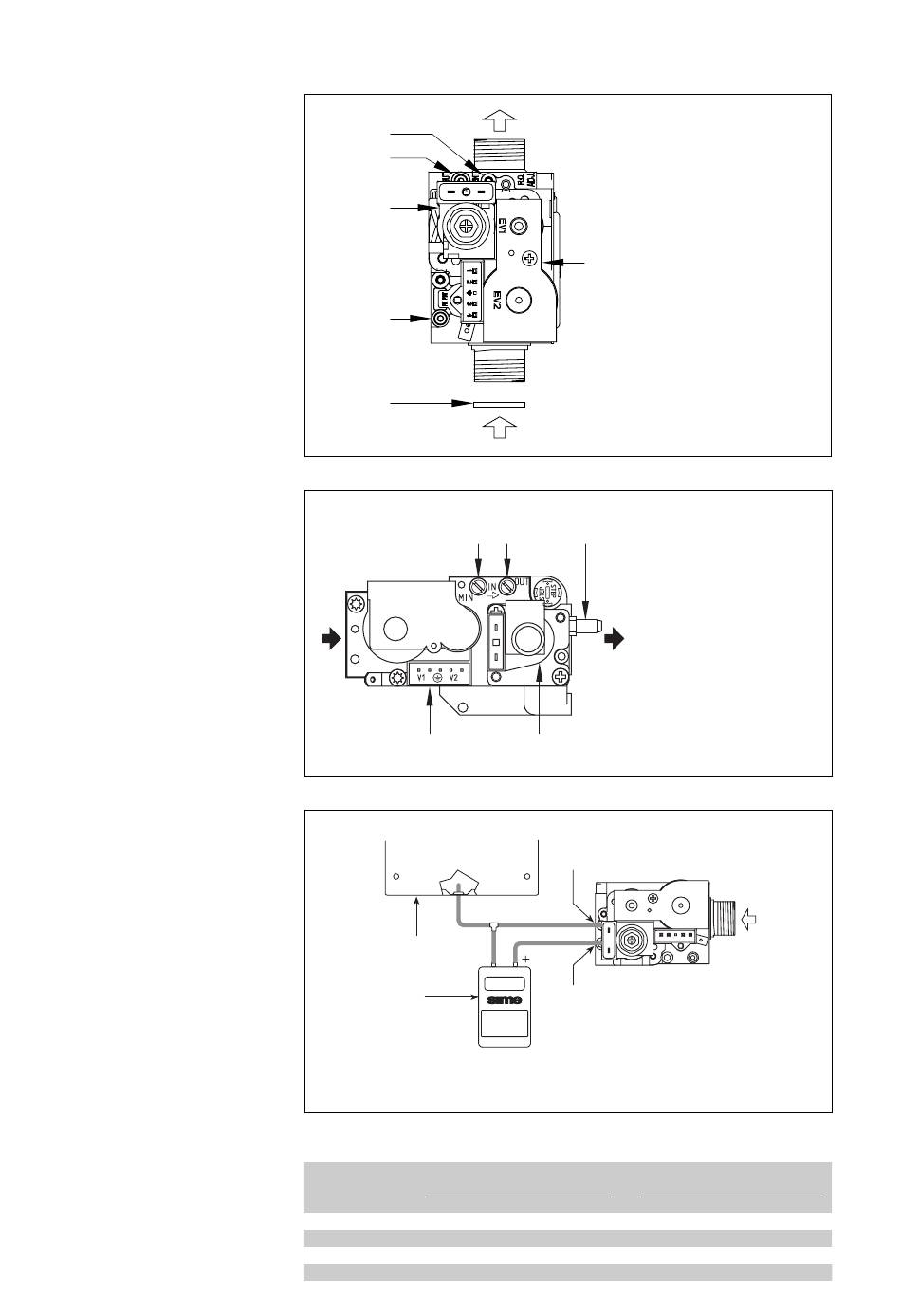

Fig. 26
Fig. 27
Prise de pression en aval
Prise VENT
Chambre étanche
Manomètre
Fig. 28
Courant
modulateur
mA
1,9
0
2,7
0
4,7
0
4,7
0
13
