CARACTERISTIQUES
3. 1
CARTE ELECTRONIQUE
Elle est réalisée conformément à la régle-
mentation sur la basse tension CEE 73/23
et, alimentée à 230 Volt et au moyen d'un
transformateur incorporé, elle alimente à
24 Volt les composants suivants: modula-
teur, sonde de départ du chauffage, aqua-
stat limite, thermostat ambiant, pressostat
eau et horloge de programmation.
Un système de modulation automatique et
continue permet à la chaudière d'adapter la
puissance aux diverses exigences de l'in-
stallation ou de l'usager. L'ensemble des
composants électroniques est garanti pour
fonctionner à une température dont le
champ est compris entre 0 et +60°C.
3. 1 . 1
Anomalies de fonctionnement
Les diodes qui signalent un fonctionnement
irrégulier et/ou incorrect de l'appareil sont
indiquées en la fig. 21.
3. 1 .2
Dispositifs

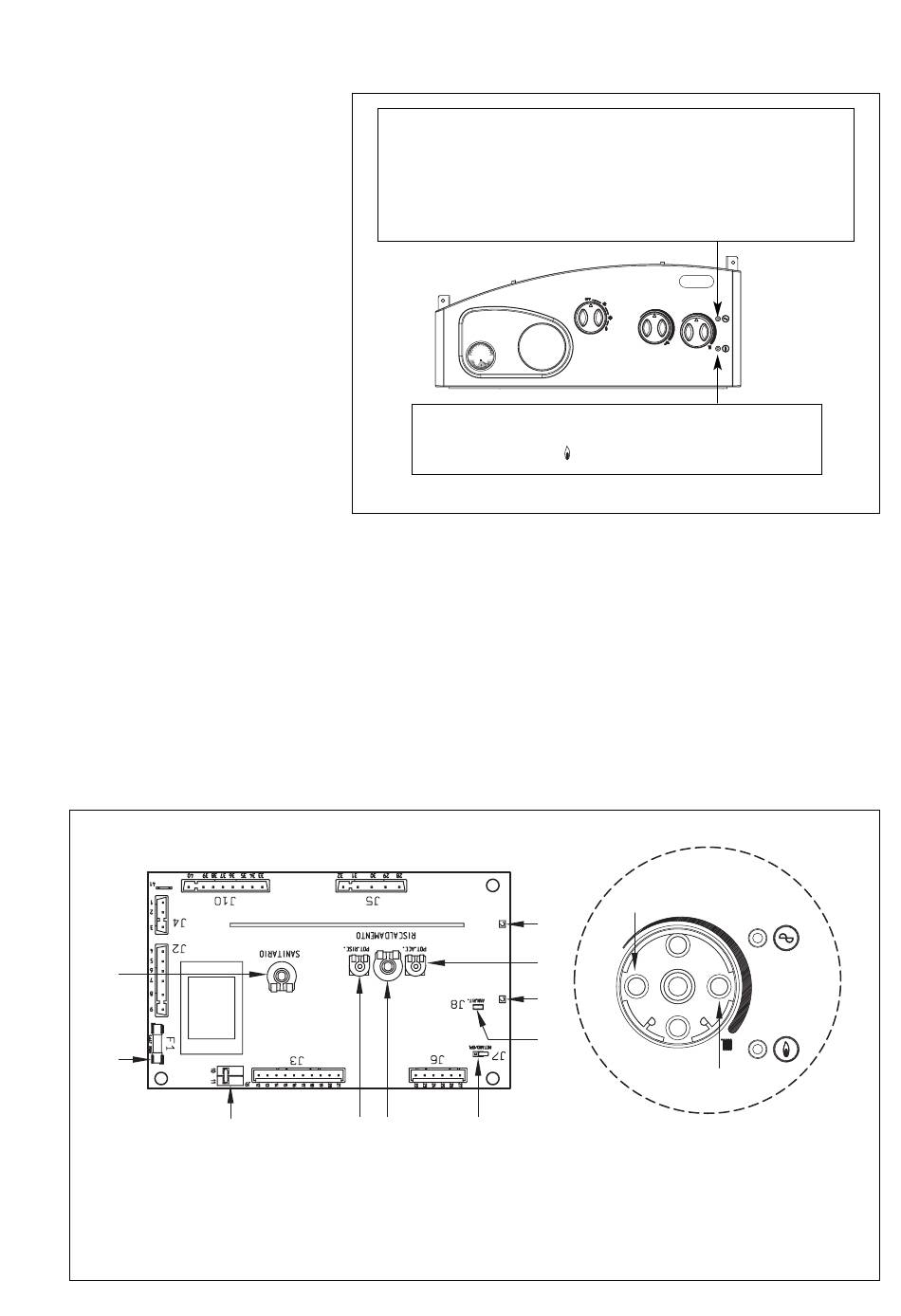

La carte électronique est munie des dispo-
sitifs suivants (fig. 22):
– Trimmer "POT. RISC." (1)
Il règle la valeur maximum de puissance
de chauffage. Pour augmenter la valeur,
tourner le trimmer dans le sens des
aiguilles d'une montre, et pour diminuer,
tourner le trimmer dans le sens inverse
des aiguilles d'une montre.
– Trimmer "POT. ACC." (6)
Trimmer pour modifier le niveau de pres-
3
2
LEGENDE
1 Trimmer "Puissance chauffage"
2 Fusible (F 1,6A)
3 Potentiomètre sanitaire
4 Connecteur "METHANE/GPL "
10
sion à l'allumage (STEP) de la vanne de
gaz. Selon le type de gaz pour lequel la
chaudière a été prévue, on devra régler le
trimmer de façon à obtenir une pression
d'environ 3 mbar au brûleur pour du gaz
G20 - G25 et de 7 mbar pour du gaz G30
et G31. Pour augmenter la pression, tour-
ner le trimmer dans le sens des aiguilles
d'une montre, pour diminuer, tourner le
trimmer dans le sens inverse des aiguilles
d'une montre. Le niveau de pression d'al-
lumage lent est programmable pendant
les 5 premières secondes à compter de
l'allumage du brûleur.
1 8
10
5 Connecteur "Annulation retards"
6 Trimmer "Puissance allumage"
7 Diode rouge de blocage
8 Potentiomètre chauffage
9 Diode bicouleur verte/orange
Diode bicouleur verte éteinte manque de tension.
Diode bicouleur orange intermittente: pression d'eau insuffisante.
Diode bicouleur orange: anomalie de la sonde de chauffage (SM).
Diode bicouleur verte intermittente: intervention du dispositif dé sécurité des fumées
vers. "2560C": réarmer le bouton du thermostat pour rétablir le fonctionnement.
Diode verte intermittente panne du ventilateur/pressostat "2560V".
60
30
90
°C
0
120
bar
4
0
3
1
Diode rouge allumée, blocage de l'allumage/intervention du aquastat
de sécurité: tourner le sélecteur OFF/ETE/HIV/DEBLOCAGE
sur la position ( ) pour rétablir le fonctionnement
7
6
9
5
4
Après avoir établi le niveau de pression
à l'allumage (STEP) selon le type de gaz,
contrôler que la pression du gaz est
encore sur la valeur programmée précé-
demment.
– Connecteur "METANO/GPL" (4)
Avec le connecteur débranché, la chau-
dière est predisposée pour fonctionner à
G20 - G25; avec le connecteur branché
à G30 - G31.
– Connecteur "ANN. RIT." (5)
La carte électronique est programmée,
1
D
B
C
A
6
10 Connecteur "TA"
NOTE: Pour accéder ou trimmer de
réglage (1) et (6) enlever la poignée du
potentiomètre chauffage.
Fig. 21
Fig. 22
