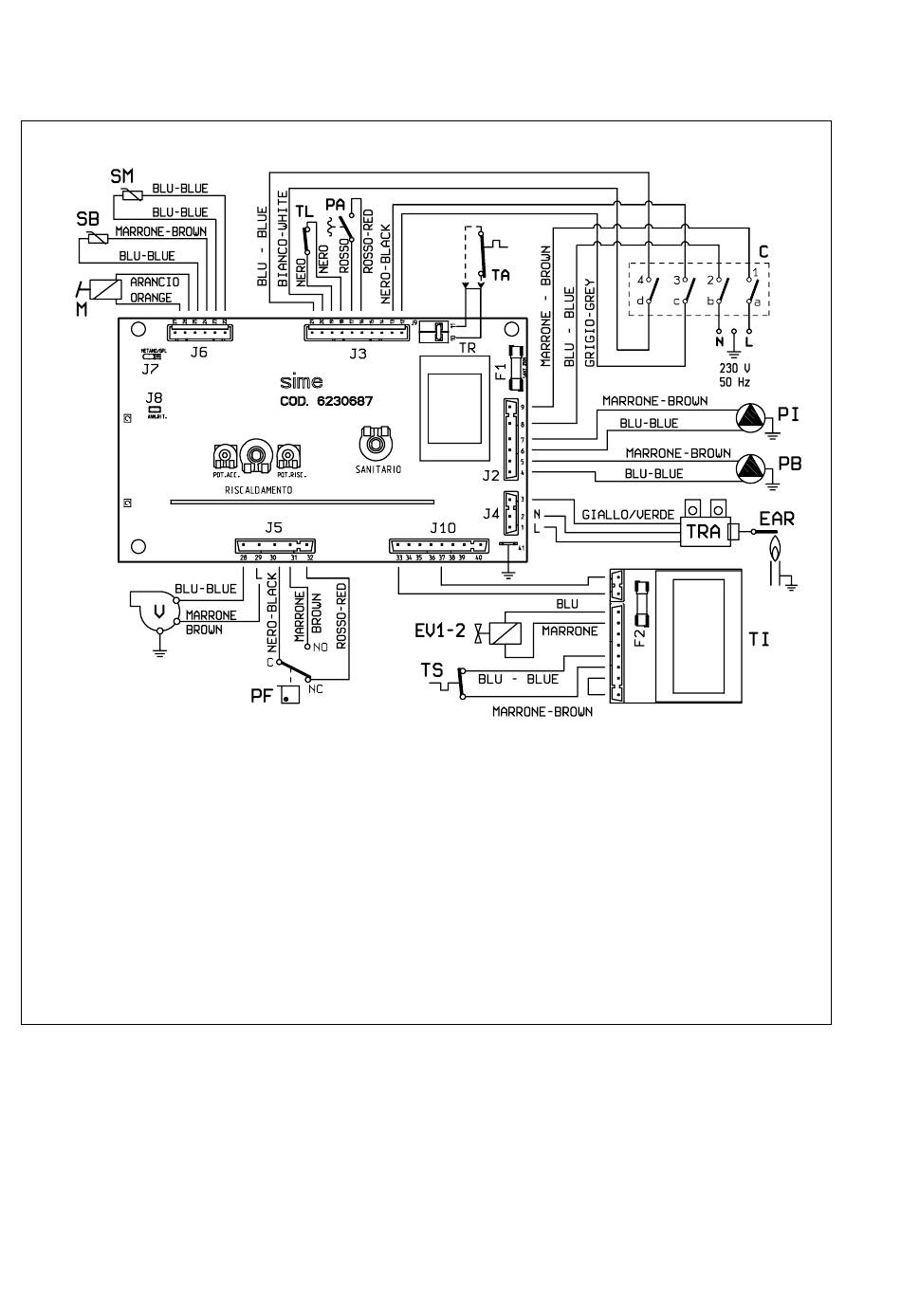

2. 1 0.4 Schéma électrique "2560V"
LEGENDE
F1
Fusible (F 1,6A)
F2
Fusible (100 mA)
TR
Transformateur 230/24V
PI
Circulateur installation
PB
Circulateur ballon
EV1 Bobine vanne gaz
EV2 Bobine vanne gaz
V
Ventilateur
PF
Pressostat fumées
TL
Aquastat limite 80°C
M
Modulateur
PA
Pressostat eau
C
Sélecteur OFF/ETE/HIV/DEBLOCAGE
SM
Sonde chauffage (blue ciel)
SB
Sonde sanitaire
TA
Thermostat ambiant
EAR Electrode d'allumage/détection
TRA Transformateur d'allumage
TS
Aquastat de sécurité 100°C
TI
Transformateur d'isolement
Note: Le thermostat ambiant ou le chro-
nothermostat doit être connecté aux bor-
nes 10-11 du connecteur "TA" après avoir
retiré le pont.
Fig. 20/a
9
