2.3
BRANCHEMENT INSTALLATION
Avant de procéder à la connexion de la
chaudière, il faut faire circuler l'eau dans les
tuyauteries pour éliminer les éventuels
corps étrangers pouvant compromettre le
bon fonctionnement de l'appareil.
Pour effectuer les connexions hydrauliques
suivre les indications de la figure 1.
Le tube de déchargement de la soupape
de sécurité doit être relié à un entonnoir
de récolte pour éventuellement purger en
cas d'intervention.
Le branchement au gaz devra être réalisé
conformément au règlement national NBN D
51.003/NBN D 51.006.
En dimensionnant les tuyauteries du gaz, du
compteur à la chaudière, tenir compte des
débits en volumes (consommations) en m
et de la densité du gaz concerné.
Les sections des tuyauteries qui constituent
l'installation doivent garantir un apport de
gaz suffisant pour couvrir la demande maxi-
mum, tout en limitant la perte de pression
entre le compteur et tout appareil d'utilisa-
tion ne dépassant pas:
– 1,0 mbar pour les gaz de la seconde
famille (G20 - G25)
– 2,0 mbar pour les gaz de la troisième
famille (G30 - G31)
A l'intérieur de la jaquette se trouve une pla-
quette adhésive indiquant les données tech-
niques d'identification et le type de gaz pour
lequel la chaudière a été conçue.
2.3. 1
Filtre sur le tuyau du gaz
La vanne de gaz est livrée munie d'un filtre
à l'entrée qui n'est pas en mesure de rete-
nir les impuretés contenues dans le gaz et
dans les tuyauteries de réseau.
Pour éviter le mouvais fonctionnement de la
vanne ou parfois même l'exclusion de la
sécurité dont elle est équipée, nous
conseillons de monter un filtre adéquat sur
la tuyauterie du gaz.
2.4
CARACTERISTIQUES DE
L'EAU D'ALIMENTATION
IL FAUT ABSOLUMENT TRAITER L'EAU UTI-
LISEE POUR L'INSTALLATION DE CHAUFFA-
GE DANS LES CAS SUIVANTS:
– installations de grande dimension (avec
des contenus d'eau très élevés);
– fréquentes réintégrations d'eau dans
l'installation;
– en cas de vidage partiel ou total de l'ins-
tallation.
2.5
REMPLISSAGE INSTALLATION
La pression de chargement avec installa-
tion froide doit être de 1 bar.
Le remplissage doit être effectué lente-
ment, afin que lesbulles d'air puissent sortir
à travers les dispositifs spéciaux de purge.
2.7
CARNEAU
Pour évacuer dans l'atmosphère les pro-
duits de combustion des appareils à tirage
naturel, un carneau doit avoir les caracté-
ristiques suivantes:
– être étanche aux produits de la combus-
tion, imperméable et avoir une isolation
thermique;
– être réalisé avec des matériaux résistant
aux sollicitations mécaniques courantes,
à la chaleur et à l'action des produits de
la combustion et de leurs éventuelles
condensations;
– avoir une progression verticale et ne pré-
senter aucun étranglement sur toute sa
longueur;
– avoir un calorifugeage adéquat pour évi-
3
/h
ter les phénomènes de condensation et
de refroidissement des fumées, notam-
ment s'il est placé à l'extérieur de l'édifice
ou dans des locaux non chauffés;
– être muni, sous l'entrée du premier
conduit de fumée, d'une chambre de col-
lecte pour les matériaux solides et pour
les éventuelles condensations dont la hau-
teur doit mesurer au minimum 500 mm.
Pour pouvoir y accéder, cette chambre
doit être équipée d'une porte métallique à
fermeture hermétique à l'air;
– avoir des sections internes de forme cir-
culaire, carrée ou rectangulaire: dans
ces deux derniers cas, les angles doivent
être arrondis avec rayon d'au moins 20
mm; toutefois des sections hydrauliques
équivalentes sont admises;
– être muni, à la sommité, d'une cheminée
dont la sortie doit se trouver hors de la
zone de reflux afin d'éviter la formation
de contre-pressions empêchant la libre
évacuation dans l'atmosphère des pro-
duits de la combustion;
– ne pas avoir d'éléments mécaniques
d'aspiration sur la sommité du conduit;
– il ne doit y avoir aucune surpression dans
une cheminée qui passe à l'intérieur ou
qui est adossé à des locaux habités.
2.7. 1
Raccordement carneau

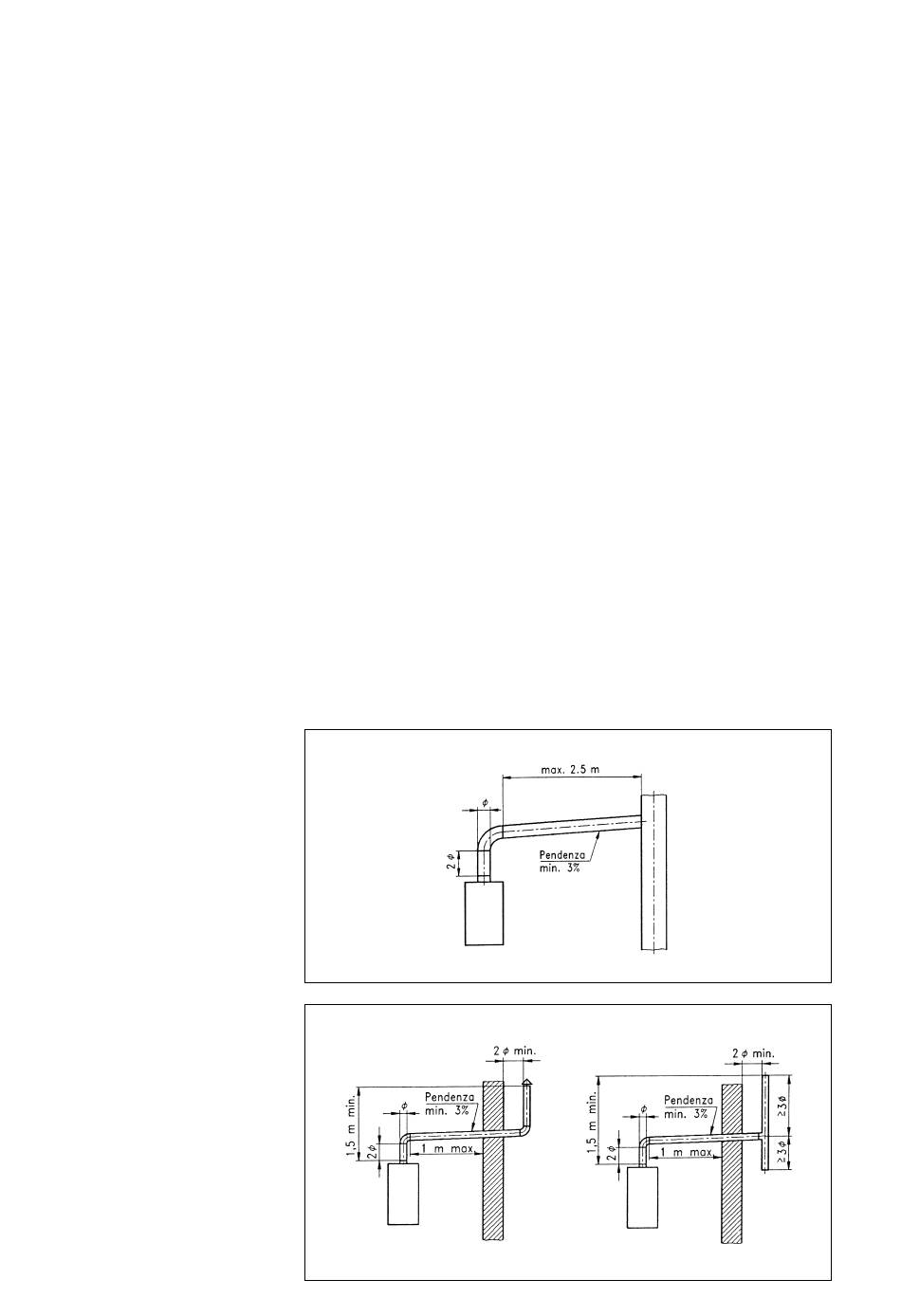

La figure 8 illustre le raccordement de la
chaudière "2560C" à un carneau ou à une
cheminée par les conduits de fumée. Pour
réaliser le raccordement, il est recomman-
dé, de respecter les côtes indiquées et d'uti-
liser des matériaux étanches en mesure de
résister aux sollicitations mécaniques et à
la chaleur des fumées. Dans n'importe quel
point du conduit de fumée, la température
des produits de la combustion doit être
supérieure à celle du point de rosée.
On ne doit pas effectuer plus de trois chan-
gements de direction, y compris le raccord
d'entrée de la cheminée/carneau. Utiliser
uniquement des coudes pour les change-
ments de direction.
La figure 8/a illustre quelques applications
d'embouts de tirage pour assurer la cor-
recte évacuation des produits de la com-
bustion en cas de déchargement mural.
Fig. 8
Fig. 8/a
5
