en phase de chauffage, avec une pause
technique du brûleur d'environ 90 secon-
des qui se vérifie aussi bien au départ à
froid de l'installation qu'aux allumages
successifs. Ceci pour éviter des alluma-
ges et des extinctions à intervalles brefs
pouvant se vérifier en particulier dans
les installations avec des pertes de char-
ge élevées. A chaque redémarrage,
après la phase d'allumage lent, la chau-
dière se positionnera, pendant environ 1
minute, sur la pression minimum de
modulation et se replacera ensuite sur la
pression de chauffage programmée.
En branchant le pont, on annulera aussi
bien la pause technique programmée
que la durée de fonctionnement à la pres-
sion minimum en phase de départ.
Dans ce cas, le temps qui s'écoule entre
l'extinction et les allumages successifs
sera établi en fonction d'un différentiel de
3°C relevé par la sonde chauffage (SM).
ATTENTION: Toutes les opérations décri-
tes devront obligatoirement être effec-
tuées par un personnel agréé.
3.2
SONDE DE RELEVEMENT
DE TEMPERATURE
Vous trouverez sur le Tableau 3 les valeurs
de résistance (Ω) que l'on obtient sur les son-
des selon les variations de température.
Avec la sonde (SM) interrompue, la chau-
dière ne fonctionne dans aucun des deux
services. Avec la sonde (SB) interrompue,
la chaudière ne fonctionne que pour le
chauffage.
TABLEAU 3
Température (°C)
Résistance (Ω)
20
12.090
30
8.313
40
5.828
50
4. 1 61
60
3.021
70
2.229
80
1.669
3.3
ALLUMAGE ELECTRONIQUE
L'allumage et la détection de flamme sont
contrôlés par une seule électrode située
sur le brûleur garantissant la sécurité max-
imale avec des délais de déclenchement,
pour des extinctions accidentelles ou par
absence de gaz, au bout d'une seconde.
3.3. 1
Cycle de fonctionnement
Tourner la poignée du sélecteur sur été ou
hiver en vérifiant, à l'aide des voyants
allumés, la présence de tension. L'allumage
du brûleur devra se vérifier dans les 10
secondes. Des allumages manqués pour-
raient se vérifier entraînant l'activation du
signal de blocage de l'appareil; nous pouvons
les résumer comme suit:
– Manque de gaz
La carte électronique effectue régulière-
ment le cycle en envoyant la tension sur
l'électrode d'allumage qui continue la
décharge pendant 10 secondes max.
Etant donné que le brûleur ne s'allume
pas, la lampe témoin de blocage s'active.
Cette situation peut se vérifier lors du pre-
mier allumage ou après de longues pério-
des d'inactivité avec présence d'air dans
la tuyauterie. Le manque de gaz peut être
également causé par la fermeture du robi-
net du gaz ou par l'une des bobines de la
vanne dont l'enroulement est interrompu
et en empêche l'ouverture.
– L'électrode d'allumage n'émet pas la charge
On ne constate dans la chaudière que l'ou-
verture du gaz au brûleur; après 10 sec. la
lampe témoin de blocage s'allume.
Elle peut être causée par le fait que le
câble de l'électrode est coupé ou mal fixé
à la borne du transformateur d'allumage.
L'électrode est à la masse ou très usée et
il est nécessaire de la remplacer. La
carte électronique est défectueuse.
En cas de coupure fortuite de tension, le
brûleur s'arrête immédiatement et au réta-
blissement de la tension, la chaudière redé-
marrera automatiquement.
3.4
DISPOSITIF FUMEES "2560C"
C'est une sécurité contre le retour des
fumées dû à l'inefficacité ou à l'obturation
partielle du carneau (9 fig. 3).
Le dispositif intervient en bloquant le fonc-
tionnement de la vanne du gaz lorsque le
rejet des fumées dans la pièce est continu et
la quantité peut être dangereuse. Pour réta-
blir le fonctionnement de la chaudière, réar-
600
500
400
300
200
100
0
200
mez le bouton du thermostat. En cas de blo-
cages continuels, il faudra effectuer un
contrôle minutieux du carneau, en apportant
toutes les modifications nécessaires à son
bon fonctionnement. Après chaque opéra-
tion effectuée sur le dispositif, vérifiez-en le
bon fonctionnement. En cas de remplace-
ment, utilisez uniquement des pièces de
rechange d'origine CLIMAPLUS.
NOTE: Il est interdit de mettre le disposi-
tif hors service.
3.5
PRESSOSTAT FUMEES "2560V"
Le pressostat est étalonné à l'usine aux
valeurs 4,5–6 mm H
garantir la fonctionnalité de la chaudière
même avec des tuyauteries d'aspiration et
d'évacuation à la limite maximum de la lon-
gueur consentie (10 fig. 3).
Des impuretés et des condensations peu-
vent se former pendant la saison froide et
empêcher le démarrage de la chaudière.
3.6
SECURITE MANQUE D'EAU
La chaudière est munie d'un pressostat
d'eau qui intervient, en bloquant le fonction-
nement du brûleur, lorsque la pression de la
chaudière est inférieure à la valeur de 0,5
bar (6 fig. 3): pour rétablir le fonctionne-
ment du brûleur reporter la pression aux
valeurs comprises entre 1-1,2 bar.
3.7
DEPRESSION DISPONIBLE
POUR L'INSTALLATION

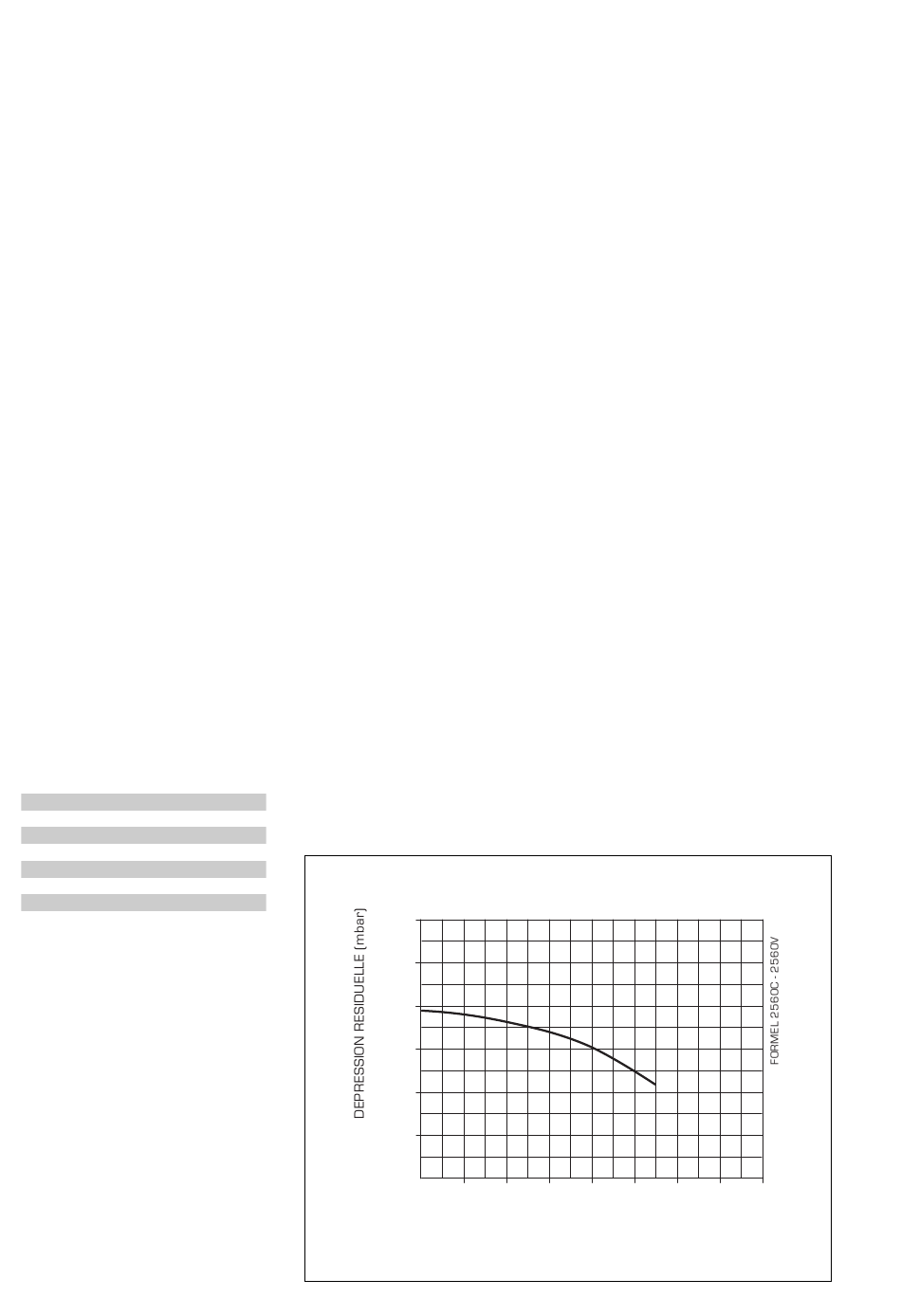

La dépression résiduelle pour l'installation
de chauffage est représentée, en fonction
du débit, sur le graphique de la fig. 23.
400
600
800
1000
1200
DEBIT (l/h)
O, en mesure de
2
1400
1600
Fig. 23
11
