1
DESCRIPTION DE LA CHAUDIERE
1. 1
INTRODUCTION
Les chaudières murales "FORMEL 2560"
avec ballon à accumulation pour satisfaire à
plusieurs demandes grâce à l'abondante
disponibilité d'eau chaude et à la grande
capacité du ballon. Ils sont conformes aux
directives européennes 90/396/CEE,
89/336/CEE, 73/23/CEE, 92/42/CEE

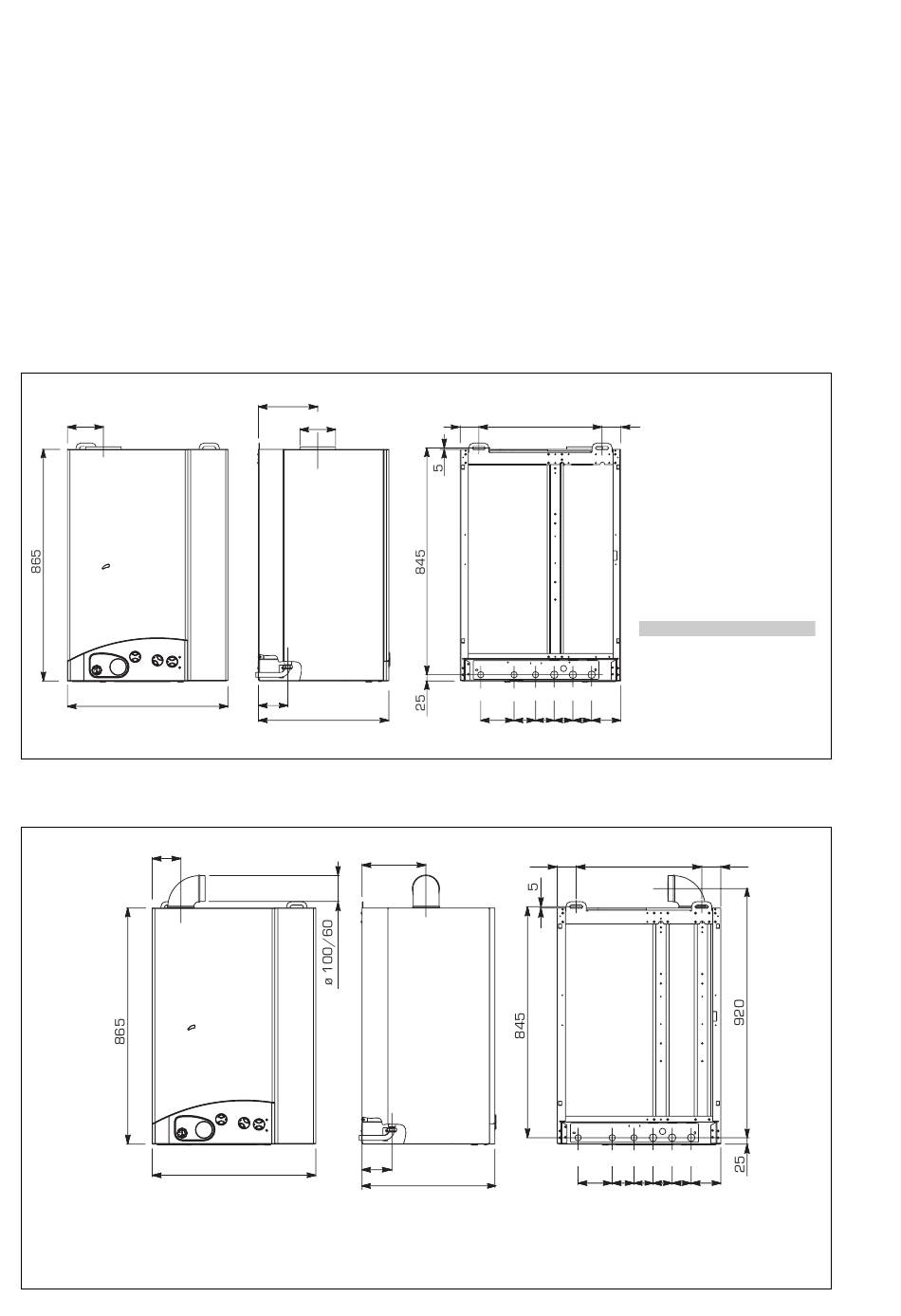

1.2
DIMENSIONS
1.2. 1
Version "FORMEL 2560C"
135
600
1.2.2
Version "FORMEL 2560V"
105
R Retour chauffage
M Départ chauffage
G Alimentation gaz
et aux normes européennes EN 297 - EN
483. Ils peuvent être alimentés au gaz
naturel (G20 - G25) et au gaz butane (G30)
ou propane (G31). Dans le présent opuscule
figurent les instructions relatives aux mod-
èles suivants de chaudières commercial-
isées en France:
– "FORMEL 2560C"
à allumage et modulation électronique,
225
ø D
110
490
235
110
600
3/4"
3/4"
3/4"
=
460
E
U C M R G
125 80 70 70 70 108
=
E
125 80 707070108
490
E Entrée eau sanitaire
U Sortie eau sanitaire
C Recyclage
tirage naturel
– "FORMEL 2560V"
à allumage et modulation électronique,
chambre étanche à flux forcé.
Veuillez respecter les instructions de ce
manuel pour effectuer une installation cor-
recte et garantir le fonctionnement parfait
de l'appareil.
=
R Retour chauffage
M Départ chauffage
G Alimentation gaz
E Entrée eau sanitaire
U Sortie eau sanitaire
C Recyclage
D ø mm
460
=
U C M R G
1/2"
1/2"
1/2"
3/4"
3/4"
3/4"
1/2"
1/2"
1/2"
2560C
125
Fig. 1
Fig. 1/a
1
