2.8
CONDUIT COAXIAL "2560V"
La chaudière est fournie avec le kit conduit
coaxial code 8084816.
2.8.2
Accessoires du
conduit coaxial
Les accessoires nécessaires à la réalisation
de cette typologie d'evacuation ainsi que les
systèmes de raccordement pouvant être
opérés, sont illustrés fig. 10.
Avec le coude fourni dans le kit, la lon-
gueur maximum du tube ne devra pas
dépasser 3 mètres.
2.8.3
Positionnement
des embouts
d'evacuation
Les embouts d'evacuation des appareils à
tirage forcé peuvent être placés sur les
murs périmétraux externes de l'édifice.
A titre indicatif et non contraignant, nous
reportons au Tableau 1 les distances mini-
mum à respecter selon la typologie d'un édi-
fice indiqué fig. 11.
TABLEAU 1
Position de l'embout
A - sous la fenêtre
B - sous l'ouverture d'aération
C - sous la gouttière
D - sous le balcon (1)
E - d'une fenêtre adjacente
F - d'une bouche d'aération adjacente
G - de tuyauteries ou évacuations verticale ou horizontale (2)
H - d'un angle du bâtiment
I - d'un renfoncement du bâtiment
L - du sol ou d'un autre sol du bâtiment
M- entre deux embouts placés verticalement
N - entre deux embouts placés horizontalement
O - d'une surface frontale sans ouverture ou embout
P - idem, mais avec des ouvertures ou des embouts
6
ATTENTION:
- L'installation de
tout coude sup-
plément air e à
90°, diminue le
parcours dispo-
nible de 0,90
mètre.
4
- L'installation de
tout coude sup-
plément air e à
y
45°, diminue le
parcours dispo-
nible de 0,45
C42
mètre.
x + y = max 3,5 m "25"
x + y = max 3,0 m
x + y = max 3,0 m "30-35"
LEGENDE
1
Kit conduit coaxial cod. 8084816
(fourni avec la chaudière)
2
Rallonge L. 1000 cod. 8096104
3
Rallonge verticale L. 200 cod. 8086910
4a Coude supplémentaire a 90° cod. 8095802
4b Coude supplémentaire a 45° cod. 8095901
6a Tuile avec articulation code cod. 8091302
6b Couvercle pour terrasses plats cod. 8091304
7
Embout sortie au toit L. 1284 cod. 8091206
Appareils de 7 à 35 kW
(distances minimum en mm)
600
600
300
300
400
600
300
300
300
2500
1500
1000
2000
3000
7
x
6
2
2
3
3
C32
max 3,5 m "25"
max 3,0 m
max 3,0 m "30-35"
C12
1) Les terminaux sous un balcon praticable doi-
vent être placés de telle façon que le par-
cours complet des fumées, de leur point de
sortie à leur d'evacuation du périmètre exté-
rieur du balcon, y compris la hauteur des
éventuels garde-corps, ne soit pas inférieur
à 2000 mm.
2) En ce qui concerne le positionnement des
terminaux, les distances adoptées ne
devront pas être inférieures à 1500 mm à
cause de la proximité de matériaux sen-
sibles à l'action des produits de la combus-
tion (exemple: les gouttières ou les des-
centes pluviales en matière plastique, les
contrevents en bois, etc.), à moins que l'on
adopte des mesures de protection pour
ces matériaux.
8
1

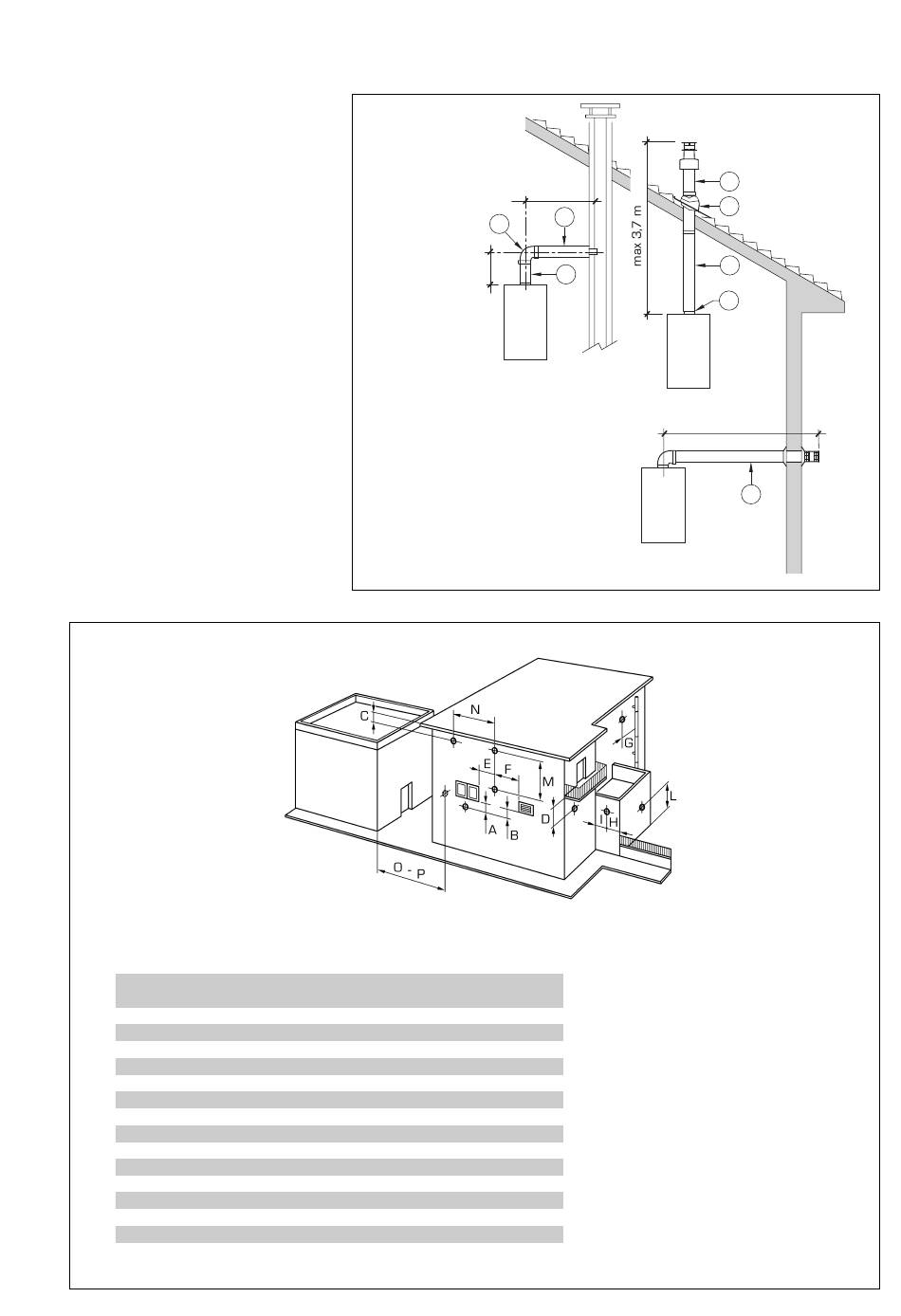

Fig. 10
Fig. 11
