Clima+ FORMEL 2560C Notice Technique page 16

1
2
ner l'écrou en sens inverse aux aiguilles
d'une montre, pour augmenter la pres-
sion, tourner l'écrou dans le sens des
aiguilles d'une montre.
– Eteindre et rallumer plusieurs fois la
chaudière en laissant toujours ouvert le
robinet d'eau chaude sanitaire et vérifier
que la pression correspond aux valeurs
indiquées sur le Tableau 4.
Après avoir effectué la régulation de la
pression maximum, procéder à l'étalonnage
de la pression minimum (fig. 29):
– Débrancher l'alimentation du modulateur.
– Avec la poignée du potentiomètre sani-
taire sur la valeur maximum, le robinet
d'eau chaude sanitaire ouvert et le brû-
leur allumé, tout en bloquant l'écrou (3),
tourner la vis (2) en recherchant la
valeur de pression maximum comme
indiqué sur le Tableau 4: pour réduire la
pression, tourner l'écrou en sens inverse
aux aiguilles d'une montre, pour l'aug-
menter tourner l'écrou dans le sens des
aiguilles d'une montre.
– Eteindre et rallumer plusieurs fois la
chaudière en laissant toujours ouvert le
robinet d'eau chaude et vérifier que la
pression correspond aux valeurs pro-
grammées.
– Brancher de nouveau l'alimentation élec-
trique au modulateur.
– Remettre le capuchon en plastique (1).
4.2.2 Régulation de la pression
maximum et minimum
HONEYWELL VK 4105M
Pour effectuer l'étalonnage de la pression
maximum, procéder de la manière suivante
(fig. 30):
– Relier la colonne ou un manomètre à la
prise de pression en aval de la vanne
gaz. Dans la version "2560V" monter le
manomètr e suivant les indications
reportées sur la fig. 28.
– Retirer le capuchon en plastique du
modulateur (1).
– Placer la poignée du potentiomètre sani-
taire sur la valeur maximum.
– Allumer la chaudière en agissant sur le
commutateur à quatre voies et ouvrir le
robinet d'eau chaude sanitaire.
– En utilisant une clef fixe ø 9, tourner l'é-
14
3
LEGENDE
1 Capuchon en plastique
2 Vis pression minimum
3 Ecrou pression maximum
crou (3) en recherchant la valeur de
pr ession maximum comme indiqué
Tableau 4: pour réduire la pression tour-
ner l'écrou en sens inverse aux aiguilles
d'une montre, pour augmenter la pres-
sion, tourner l'écrou dans le sens des
aiguilles d'une montre.
– Eteindre et rallumer plusieurs fois la
chaudière en laissant toujours ouvert le
robinet d'eau chaude sanitaire et vérifier
que la pression correspond aux valeurs
indiquées sur le Tableau 4.
Après avoir effectué la régulation de la
pression maximum, procéder à l'étalonnage
de la pression minimum (fig. 30):
– Débrancher l'alimentation électrique au
modulateur.
– Avec la poignée du potentiomètre sani-
taire sur la valeur maximum, le robinet
d'eau chaude sanitaire ouvert et le brû-
leur allumé, en utilisant une clef fixe ø 7,
tourner l'écrou (2) en recherchant la
valeur de pression minimum comme indi-
qué sur le Tableau 4: pour réduire la
pression, tourner l'écrou en sens inverse
aux aiguilles d'une montre, pour l'aug-
menter tourner l'écrou dans le sens des
aiguilles d'une montre.
– Eteindre et rallumer plusieurs fois la
chaudière en laissant toujours ouvert le
Diagramme pression/puissance débit pour G20 - G25
12
11
10
9
8
7
6
5
4
3
2
1
8, 1 (7.000) 11,6 (10.000)

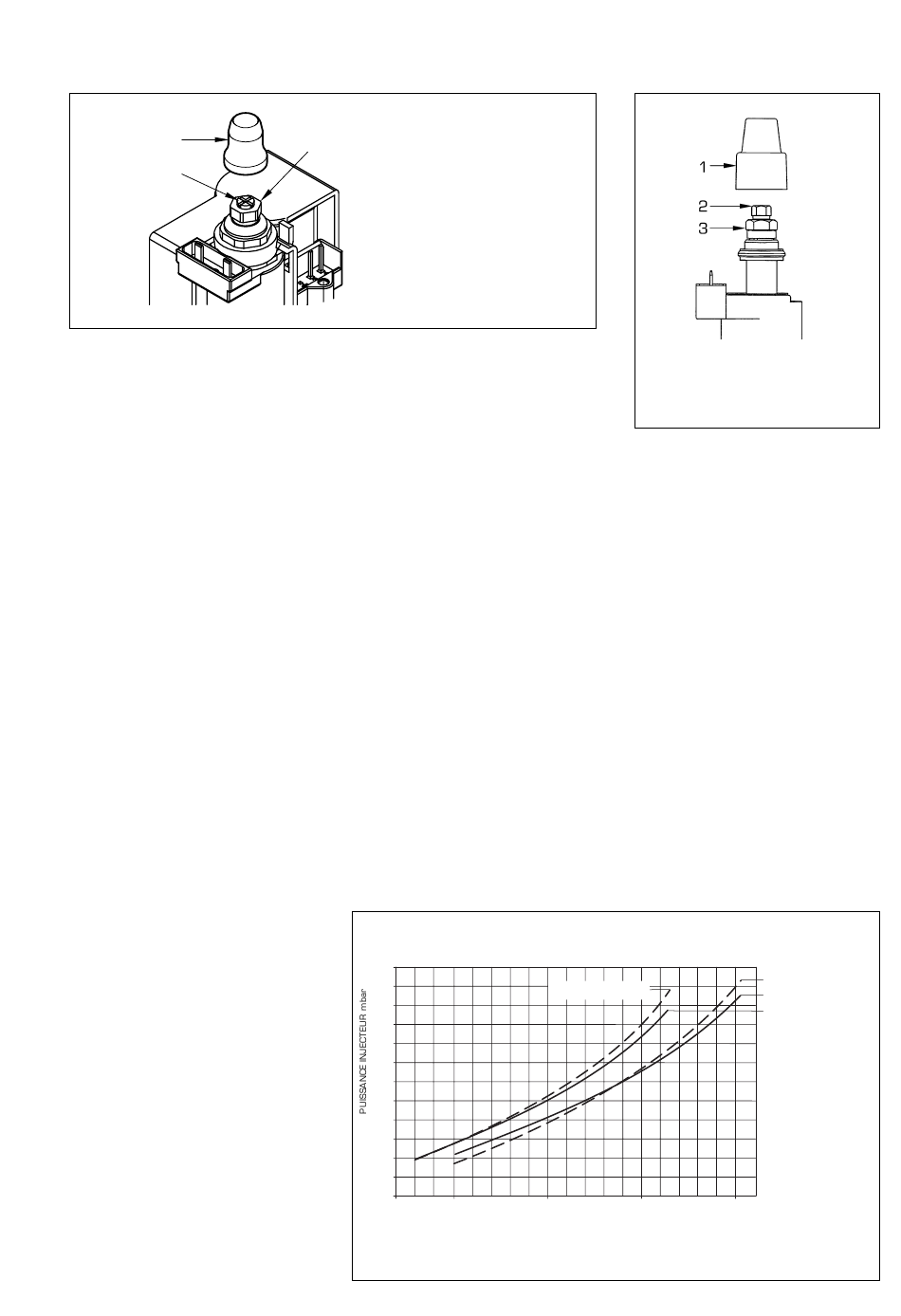

Fig. 29
LEGENDE
1 Capuchon en plastique
2 Ecrou press. minimum
3 Ecrou press. maximum
robinet d'eau chaude et vérifier que la
pression correspond aux valeurs indi-
quées sur le Tableau 4.
– Brancher de nouveau l'alimentation élec-
trique au modulateur.
– Remettre le capuchon (1).
4.3 REGLAGE DE LA
PUISSANCE DE CHAUFFAGE
Pour effectuer la régulation de la puissance
de chauffage, en modifiant l'étalonnage d'usi-
ne dont la valeur de puissance tourne autour
de 16 kW, il faut opérer avec un tournevis
sur le trimmer de puissance chauffage (1 fig.
22). Pour augmenter la pression de travail,
tourner le trimmer dans le sens des aiguilles
d'une montre, pour la diminuer tourner le
trimmer en sens inverse aux aiguilles d'une
montre. Pour faciliter la recherche d'adapta-
tion de la puissance de chauffage, se repor-
ter aux diagrammes pression/puissance
débit pour gaz naturel (méthane) et gaz buta-
ne ou propane (fig. 31).
2560C - V (G20)
25 (G20)
17,4 (15.000) 23,2 (20.000)
PUISSANCE CHAUFFAGE kW (kcal/h) POTENZA TERMICA kW (kcal/h)
Fig. 30
30 (G20)
30 (G25. 1 )
25 (G25. 1 )
2560C - V (G25. 1 )
29,0 (25.000)
Fig. 31/a
