2. 1 0
RACCORDEMENT ELECTRIQUE
La chaudière est livrée avec un câble élec-
trique d'alimentation qui, en cas de rempla-
cement, doit être commandé à SIME.
L'alimentation doit être effectuée avec une
tension monophasée 230V - 50Hz au
moyen d'un interrupteur général protégé
par des fusibles étant distants des contacts
d'au moins 3 mm.
NOTE: L'appareil doit être relié à une
installation de mise à la terre efficace.
Le constructeur décline toute responsabi-
lité en cas de dégâts matériels ou de dom-
mages causés aux personnes suite à la
non-exécution de la mise à terre de la chau-
ATTENTION: Après avoir enlevé les
vis (9), tirer vers l'avant le tableau
pour que l'on puisse l'incliner vers
le bas.
LEGENDE
1 Thermomanomètre
2 Logement horloge programmateur
optionnel cod. 8092214
4 Carte électronique
5 Faston de terre
6 Protection instruments
7 Couvercle (TA)
8 Connecteur (TA)
9 Vis de fixation
dière.
2. 1 0. 1 Tableau électrique
Pour accéder à l'intérieur du tableau élec-
trique débrancher l'alimentation électrique,
enlever le panneau frontal ainsi que les deux
vis qui fixent le panneau de commandes aux
côtés (voir point 4.6). Le panneau s'inclinera
vers le bas avec un angle suffisant pour per-
mettre un accès facile aux composants.
Pour ôter la protection dévisser la vis de
blocage et avec un tournevis opérer sur les
languettes supérieures pour décrocher la
vis du panneau de commande (fig. 19).
9
60
30
90
°C
0
120
bar
4
0
3
1
6
5
2
3
1
8
2. 1 0.2 Connexion
thermostat ambiant
Pour accéder au connecteur "TA" enlever le
couvercle (7 fig. 19) du tableau de com-
mande et brancher électriquement le ther-
mostat ambiant aux bornes 10-11 après
avoir enlevé le pont existant.
Le thermostat ou chrono-thermostat à
utiliser, dont l'installation est conseillée
pour un meilleur réglage de la tempéra-
ture et pour le confort de la pièce, doit
appartenir à la classe II conformément à
la norme EN 60730. 1 (contact électri-
que propre).
7
4
CLIMAPLUS FORMEL

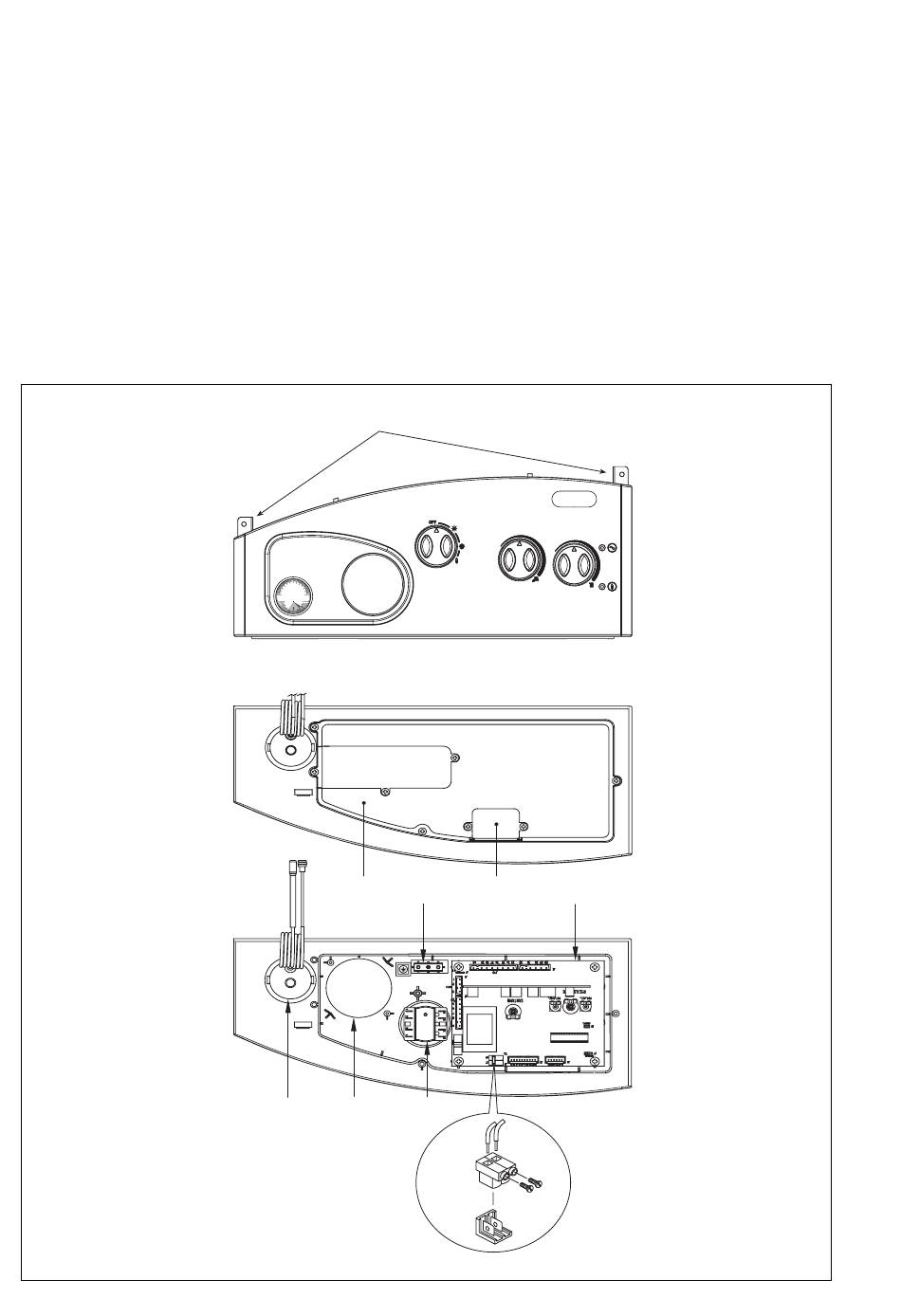

Fig. 19
7
