DESCRIPTION DE LA CHAUDIERE

1. 1 INTRODUCTION
Les "FORMEL" sont des groupes thermi-
ques fonctionnant à gaz pour le chauffage
et la production d'eau chaude sanitaire.
Elles sont conçues et construites de maniè-
re à satisfaire les besoins des copropriétés
et des installations modernes. Elles sont

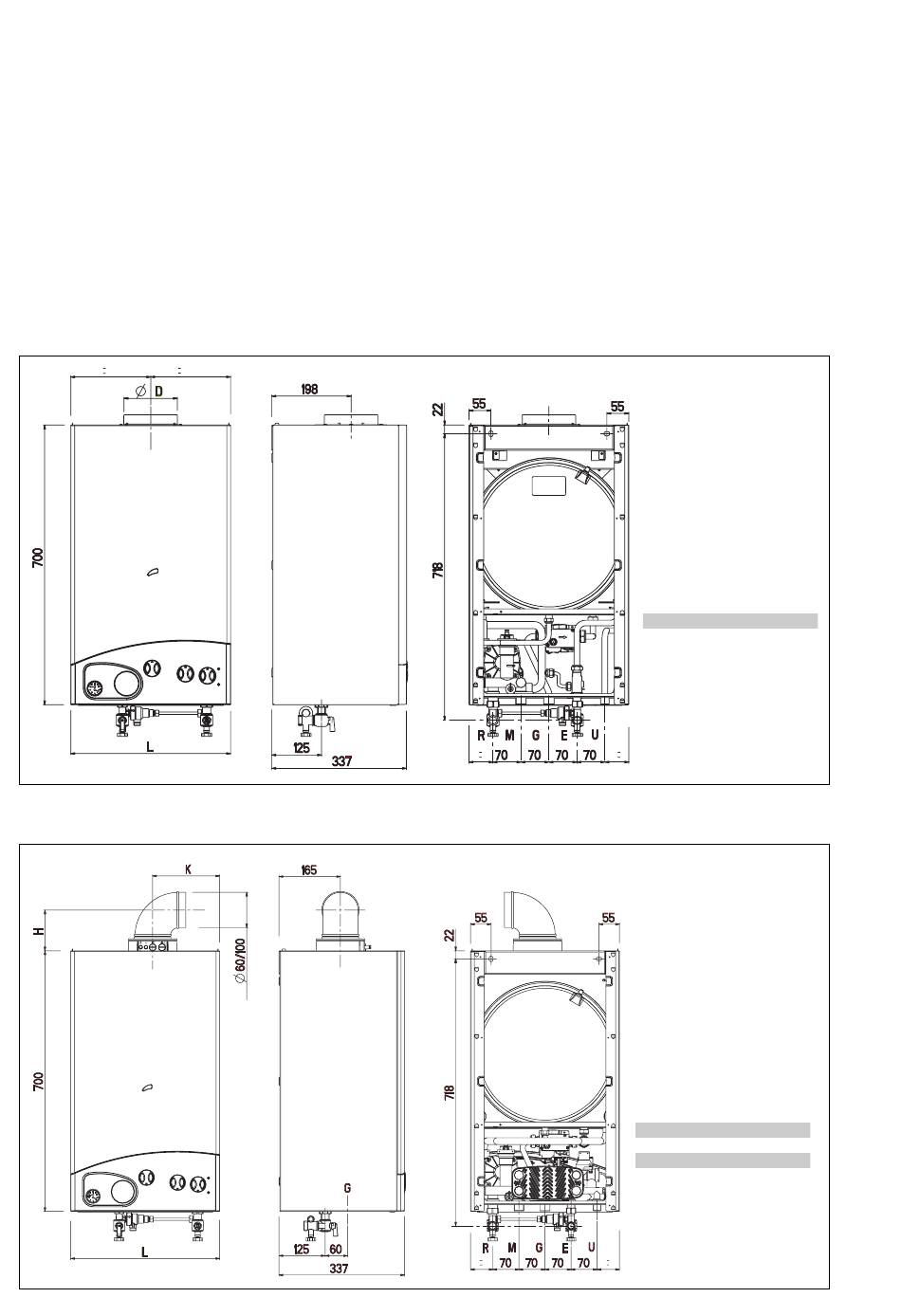

1.2 DIMENSIONS
1.2. 1 Version "FORMEL 23C - 30C" (fig. 1)
1.2.2 Version "FORMEL 23V - 30V" (fig. 1/a)
conformes aux directives européennes
2009/142/CEE, 2004/108/CEE,
2006/95/CEE et 92/42/CEE.
Dans cet opuscule, vous trouverez les
instructions relatives aux modèles de chau-
dières suivants:
– "FORMEL 23C - 30C": à allumage et
modulation électronique, tirage naturel
– "FORMEL 23V - 30V": à allumage et
modulation électronique, chambre étan-
che à flux forcé.
Veuillez respecter les instructions de ce
manuel pour effectuer une installation cor-
recte et garantir le fonctionnement parfait
de l'appareil.
R Retour chauffage
M Départ chauffage
G Alimentation gaz
E Entrée eau sanitaire
U Sortie eau sanitaire
23C
L mm 400
D mm 125
R Retour chauffage
M Départ chauffage
G Alimentation gaz
E Entrée eau sanitaire
U Sortie eau sanitaire
23V
L mm 400
K mm 180
H mm 80
3/4"
3/4"
3/4"
1/2"
1/2"
30C
450
154
Fig. 1
3/4"
3/4"
3/4"
1/2"
1/2"
30V
450
205
110
Fig. 1/a
