cas d'intervention. Au cas où l'installation
de chauffage serait sur un plan supérieure
par rapport à la chaudière il est nécessaire
d'ins t aller sur les tuyaut er ies de
départ/retour de l'installation, les robinet
d'interception.
ATTENTION: A défaut d'un lavage de l'in-
stallation thermique et d'une addition d'un
inhibiteur adéquat, la garantie qui couvre
l'appareil sera considérée comme nulle.
Le branchement au gaz devra être réalisé
conformément au règlement national NBN D
51.003/NBN D 51.006. En dimensionnant
les tuyauteries du gaz, du compteur à la
chaudière, tenir compte des débits en volu-
mes (consommations) en m
3
sité du gaz concerné. Les sections des tuyau-
teries qui constituent l'installation doivent
garantir un apport de gaz suffisant pour cou-
vrir la demande maximum, tout en limitant la
perte de pression entre le compteur et tout
appareil d'utilisation ne dépassant pas:
– 1,0 mbar pour les gaz de la seconde
famille (G20 - G25)
– 2,0 mbar pour les gaz de la troisième
famille (G30 - G31).
A l'intérieur de la chemise se trouve une
plaquette adhésive indiquant les données
techniques d'identification et le type de gaz
pour lequel la chaudière a été conçue.
2.3. 1
Filtre sur le tuyau du gaz
La vanne gaz est équipée d'un filtre d'entrée
qui n'est toutefois pas en mesure de retenir
toutes les impuretés contenues dans le gaz
et dans la tuyauterie du réseau.
Pour éviter le mauvais fonctionnement de la
vanne et, dans certains cas, pour éviter l'ex-
clusion de la sécurité dont elle est équipée,
il est conseillé de monter un filtre approprié
sur le tuyau du gaz.
2.5
REMPLISSAGE INSTALLATION
Lorsque l'installation est vide la pression de
chargement doit être comprise entre 1-1,2
bar. Pendant la phase de remplissage de
l'appareil, il est conseillé de couper la ten-
sion à la chaudière. Le remplissage doit être
effectué lentement de manière à laisser aux
bulles d'air le temps de s'échapper à tra-
vers les évents prévus à cet effet.
2.5. 1
Vidange du système (fig. 5)
Veuillez agir sur le robinet de vidange (9)
pour effectuer cette opération. Attention!
Éteindre la chaudière avant d'effectuer
cette opération.
2.6
CARNEAU/CHEMINÉES
Le carneau, ou cheminée d'evacuation dans
l'atmosphère des produits de la combu-
stion d'appareils à tirage naturel, devra
6
/h et de la den-
répondre aux critères prévus par les nor-
mes actuellement en vigueur (NBN B
61.001/NBN B 61.002).
2.6. 1
Carénage de cheminées existantes
Pour récupérer ou caréner des cheminées
existantes, il faut utiliser des conduits
déclarés comme adaptés à cet emploi par
ATTENTION:
– L'installation de tout coude supplémentaire
à 90°, diminue le parcours disponible de
0,90 mètre.
– L'installation de tout coude supplémentaire
à 45°, diminue le parcours disponible de
0,45 mètre.
LEGENDE
1
Kit conduit coaxial cod. 8084816 (fourni avec la chaudière)
2
Rallonge L. 1000 cod. 8096104
3
Rallonge verticale L. 200 cod. 8086910
4a Coude supplémentaire a 90° cod. 8095802
4b Coude supplémentaire a 45° cod. 8095901
6a Tuile avec articulation code cod. 8091302
6b Couvercle pour terrasses plats cod. 8091304
7
Embout sortie au toit L. 1284 cod. 8091206
Version "23C - 30C"
5
8
3 2
9
4
LEGENDE
1 Collecteur entrée-sortie sanitaire
2 ---------
3 Filtre sanitaire
4 By-pass
x
2
4
y
3
C42
x + y = max 3,5 m "25"
x + y = max 3,5 m "23V"
x + y = max 3,0 m "30-35"
x + y = max 3,0 m "30V"
Version "23V - 30V"
7 6
8
5
1
3
2
9
4
5 Régulateur débit
6 Echangeur eau sanitaire
7 Micro-interrupteurs
8 Regulateur de flux
9 Vidange chaudière
le constructeur de ces mêmes conduits.
Veuillez suivre les modalités d'installation et
d'utilisation indiquées par le constructeur.
2.7
CONDUIT COAXIAL Ø 60/100
"version 23V - 30V"
La chaudière est fournie avec le kit conduit
coaxial code 8084816.
7
6
2
8
3
C32
max 3,5 m "23V"
max 3,5 m "25"
max 3,0 m "30V"
max 3,0 m "30-35"
1
C12

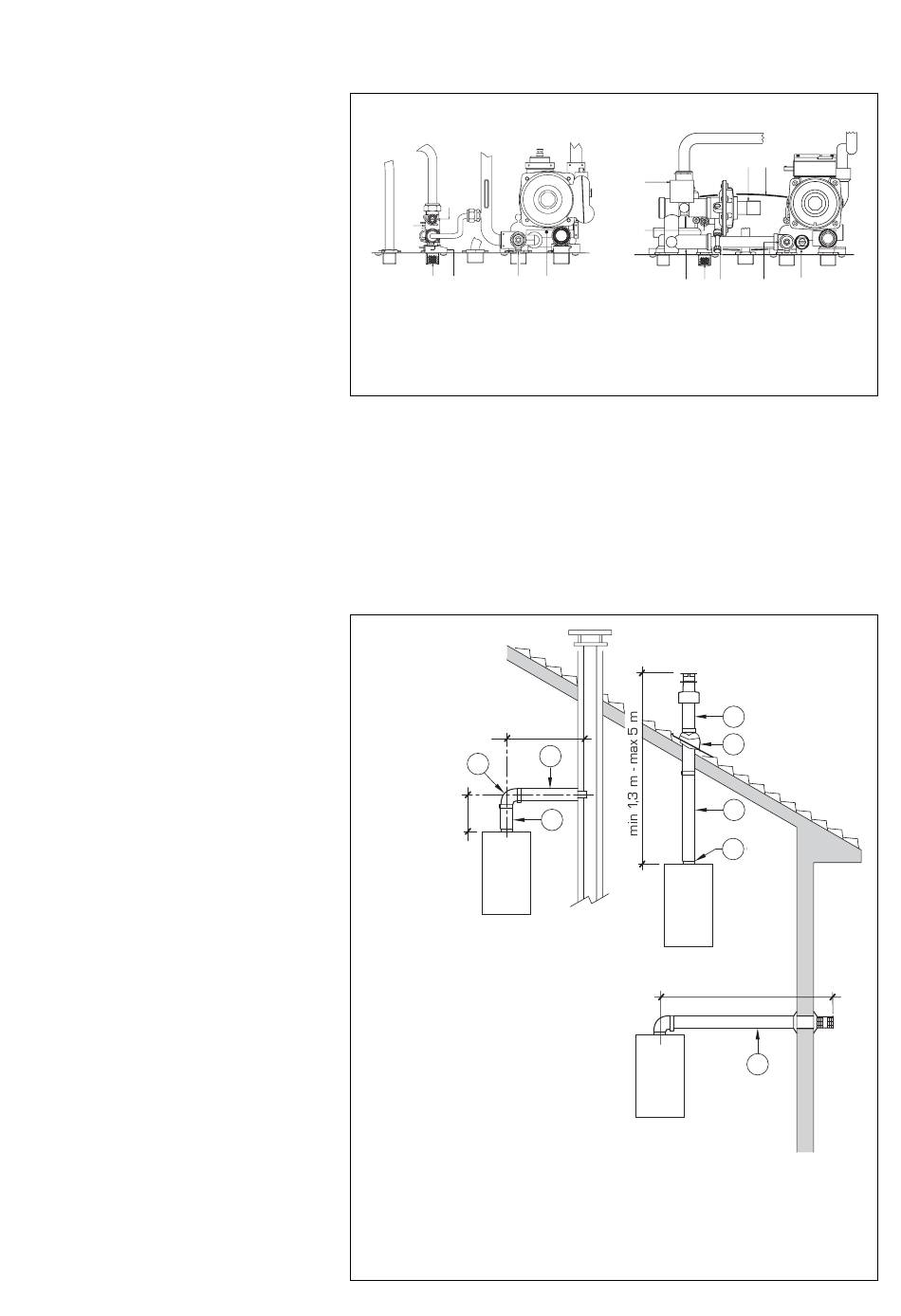

Fig. 5
Fig. 6
