RACCORDEMENT
ELECTRIQUE
La chaudière est livrée avec un câble élec-
trique d'alimentation qui, s'il faut le rempla-
cer, veuillez vous adresser à le constructeur.
L'alimentation doit être effectuée avec une
tension monophasée 230V - 50Hz au
moyen d'un interrupteur général protégé
par des fusibles, étant distants des con-
tacts d'au moins 3 mm.
NOTE: L'appareil doit être relié à une
installation de mise à la terre efficace.
Le constructeur décline toute responsabi-
lité en cas de dégâts matériels ou de dom-
mages causés aux personnes suite à la
Avant chaque intervention, débrancher l'alimentation électrique en agissant sur l'interrupteur dans la
mesure où, le sélecteur de la chaudière étant en position "OFF", le tableau électrique demeure alimenté.
ATTENTION: Après avoir
enlevé les vis (9), tirer vers
l'avant le tableau pour que
l'on puisse l'incliner vers le
bas.
LEGENDE
1 Thermomanomètre
2 Logement horloge programmateur
optionnel cod. 8092214
4 Carte électronique
5 Faston de terre
6 Protection instruments
7 Couvercle (TA)
8 Connecteur (TA)
9 Vis de fixation
8
non-exécution de la mise à terre de la
chaudière.
2. 1 1. 1

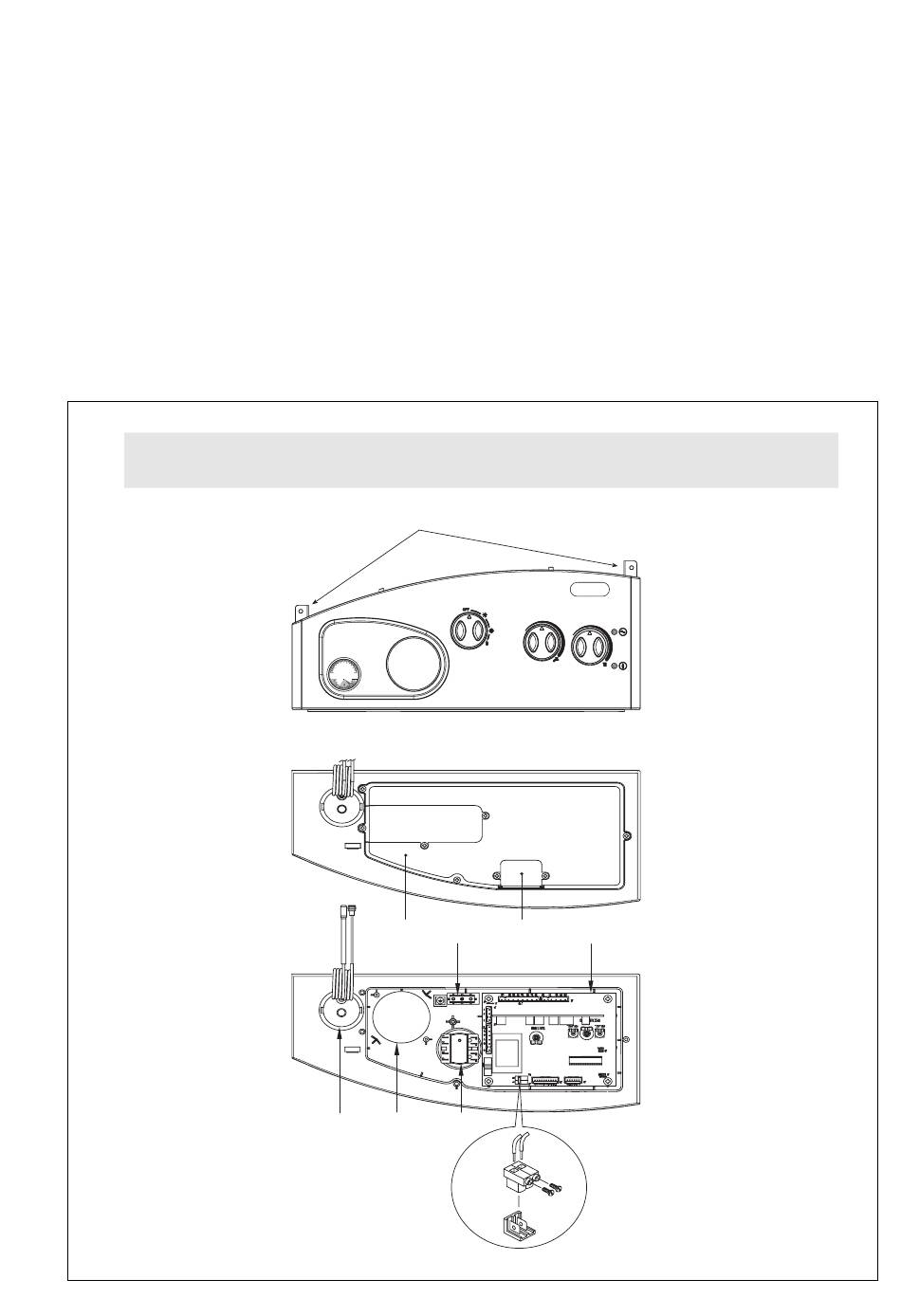

Tableau électrique (fig. 12)
Avant toute intervention débrancher l'ali-
mentation électrique en agissant sur l'in-
terrupteur bipolaire de l'installation dans
la mesure où, le sélecteur de la chaudière
étant en position "OFF", le tableau électri-
que demeure alimenté.
Enlever les trois vis (9) qui fixent le panneau
de commande et amener le tableau vers l'a-
vant afin qu'on puisse l'incliner vers le bas.
Pour accéder aux composantes du tableau
életrique, veuillez dévisser les quatre vis qui
IMPORTANT
9
60
30
90
0
°C
120
bar
4
0
3
1
6
5
2
3
1
8
fixent la protection (6).
2. 1 1.2 Connexion
chrono-thermostat (fig. 12)
Pour accéder au connecteur "TA", enlever
le couvercle (7) du tableau de commande
et brancher électriquement le chrono-ther-
mostat aux bornes 10-11 après avoir
enlevé le pont existant.
Le chrono-thermostat à utiliser (dont
nous vous conseillons l'installation pour
un meilleur réglage de la température et
pour le confort de la pièce) doit apparte-
nir à la classe II, conformément à la
norme EN 60730. 1 (contact électrique).
7
4
CLIMAPLUS FORMEL
Fig. 12
