3
CARACTERISTIQUES
3. 1
CARTE ELECTRONIQUE
Elle est réalisée conformément à la régle-
mentation sur la basse tension CEE 73/23.
Elle est alimentée à 230 Volt au moyen d'un
transformateur incorporé. Elle alimente à
24 Volt les composants suivants: modula-
teur, sonde sanitaire/chauffage, chro-
nothermostat, régulateur de flux/presso-
stat eau, vanne pressostatique, thermostat
fumées/pressostat fumées, thermostat
sécurité et horloge de programmation. Un
système de modulation automatique et con-
tinu permet à la chaudière d'adapter la puis-
sance aux diverses exigences de l'installa-
tion ou de l'utilisateur. L'ensemble des com-
posants électroniques est garanti pour
fonctionner à une température comprise
entre 0 et +60 °C.
3. 1 . 1
Anomalies de fonctionnement

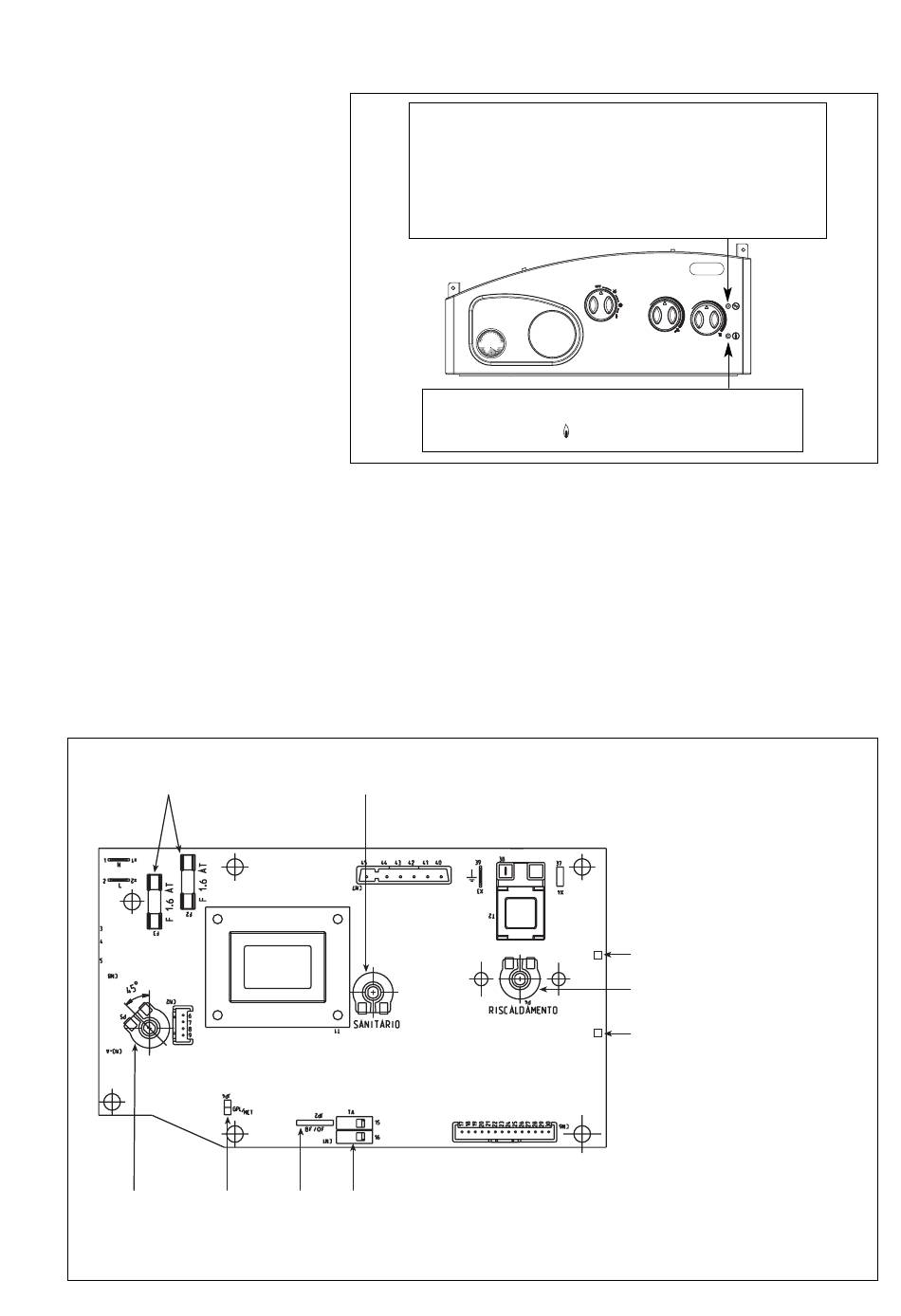

Les diodes qui signalent un fonctionnement
irréguler et/ou incorrect de l'appareil sont
indique en la fig. 14.
3. 1 .2
Dispositifs (fig. 15)
La carte électronique est munie des dispo-
sitifs suivants (fig. 15):
– Connecteur "GPL-MET" (4)
Lorsque le connecteur n'est pas inséré,
la chaudière est prédisposée pour fonc-
tionner au méthane. Lorsque le connec-
2
5
10
teur est inséré, la chaudière est prédi-
sposée pour fonctionner au LPG.
– Cavalier JP2 (1)
En cas de remplacement de la carte
électronique, couper le cavalier sur la
carte fournie comme pièce de rechange
uniquement quand on l'utilise dans des
chaudières vers. "23C - 30C".
ATTENTION: Toutes les opérations décri-
tes devront obligatoirement être effec-
tuées par du personnel agréé.
3
4
1
10
Diode bicolore verte éteinte: manque de tension.
Diode bicolore orange anomalie de la sonde de chauffage (SM).
Diode verte intermittente panne du ventilateur/
pressostat fumées/intervention de aquastat de fumées.
Del orange clignotante en cas de pression d'eau insuffisante
(vers. "23C - 30C")/manque circulation d'eau (vers. "23V - 30V").
Del rouge clignotante en cas d'anomalie sonde sanitaire (SS).
60
30
90
0
°C
120
bar
4
0
3
1
Diode rouge allumée blocage de l'allumage/intervention de aquastat
de sécurité: tourner le sélecteur OFF/ETE/HIV/DEBLOCAGE
sur la position ( ) pour rétablir le fonctionnement
3.2
SONDE DE RELEVEMENT
DE TEMPERATURE
3.2. 1
Version "23V - 30V"
Système antigel réalisé avec la sonde NTC
du chauffage, actif quand la température
de l'eau atteint 6°C.
La sonde chauffage fait également fonction
de thermostat limite en procédant à l'ex-
tinction du brûleur quand la température
détectée est supérieure à 85°C ; la tempé-
rature de réarmement est fixée à 80°C.
7
8
9
LEGENDE
1 Cavalier JP2
2 Fusible (1,6 AT)
3 Potentiomètre sanitaire
4 Connecteur "METHANE/GPL "
électeur
5 S
"OFF/ETE/HIV./DEBLOCAGE"
7 Diode rouge de blocage
8 Potentimètre chauffage
9 Diode bicolore verte/orange
10 Connecteur "TA"
Fig. 14
Fig. 15
