Avec le coude livré dans le kit, la longueur
maximum horizontale ne devra pas dépas-
ser 3,5 mètres pour la version "23V" et 3
mètres pour la version "30V".
Les schémas de la fig. 6 montrent quelques
exemples des différents types de modalité de
vidange coaxiale.
2.7. 1
Diaphragme conduit coaxial
La chaudière est équipée de série, pour les
types d'évacuation C12-C42, du diaphrag-
me ø 86,0 (vers. "23V") e ø 87,5 (vers. "30
V"). Pour les évacuations du type C32, il
faut demander le diaphragme à part, four-
niture optionnelle, et l'utiliser selon les indi-
cations données dans la figure 7.
2. 1 0
POSITIONNEMENT DES
EMBOUTS D'EVACUATION
(fig. 11)
Les embouts d'évacuation des appareils à
tirage forcé peuvent être placés sur les
murs externes de l'édifice.
A titre indicatif et non contraignant, nous
reportons dans le Tableau 2 les distances
minimum à respecter selon la typologie d'un
édifice indiqué fig. 11.
TABLEAU 2
Position de l'embout
A - sous la fenêtre
B - sous l'ouverture d'aération
C - sous la gouttière
D - sous le balcon (1)
E - d'une fenêtre adjacente
F - d'une bouche d'aération adjacente
G - de tuyauteries ou évacuations verticale ou horizontale (2)
H - d'un angle du bâtiment
I - d'un renfoncement du bâtiment
L - du sol ou d'un autre sol du bâtiment
M - entre deux embouts placés verticalement
N - entre deux embout placés horizontalement
O - d'une surface frontale sans ouverture ou embout
P - idem, mais avec des ouvertures ou des embouts
vers. "FORMEL 23V"
Dans le cas des typologies de déchargement C12-C42, il ne faut utiliser le diaph-
ragme ø 86,0 et ø 87,5 que quand la longueur de la conduite coaxiale est inférieu-
re à 1 m.
Dans la typologie de déchargement C32, il faut utiliser, en fonction de la longueur de
la conduite et sans coudes additionnels, les diaphragmes suivants:
Diaphragme
ø 86
(cod. 6028623)
L min = 1,3 m
L max = 2,5 m
1) Les embouts sous un balcon praticable doivent être situés de telle
Appareils de 7 à 35 kW
(distances minimum en mm)
600
600
300
300
2) Pour le positionnement des embouts, les distances de doivent pas
400
600
300
300
300
2500
1500
1000
2000
3000
vers. "FORMEL 30V"
Diaphragme
ø 87,5
(cod. 6028624)
L min = 2,5 m
L max = 4 m
façon que le parcours complet des fumées, de leur point de sortie
jusqu'à l'évacuation du périmètre externe du balcon, y compris la
hauteur de l'éventuelle balustrade de protection, ne soit pas infé-
rieur à 2000 mm.
être inférieures à 1500 mm à cause du voisinage de matériaux
sensibles à l'action des produits de combustion (par exemple
gouttières ou descentes pluviales en matière plastique, contre-
vents en bois, etc.), à moins d'adopter un système de blindage
pour les dits matériaux.
Sans
diaphragme
L min = 4 m
L max = 5 m

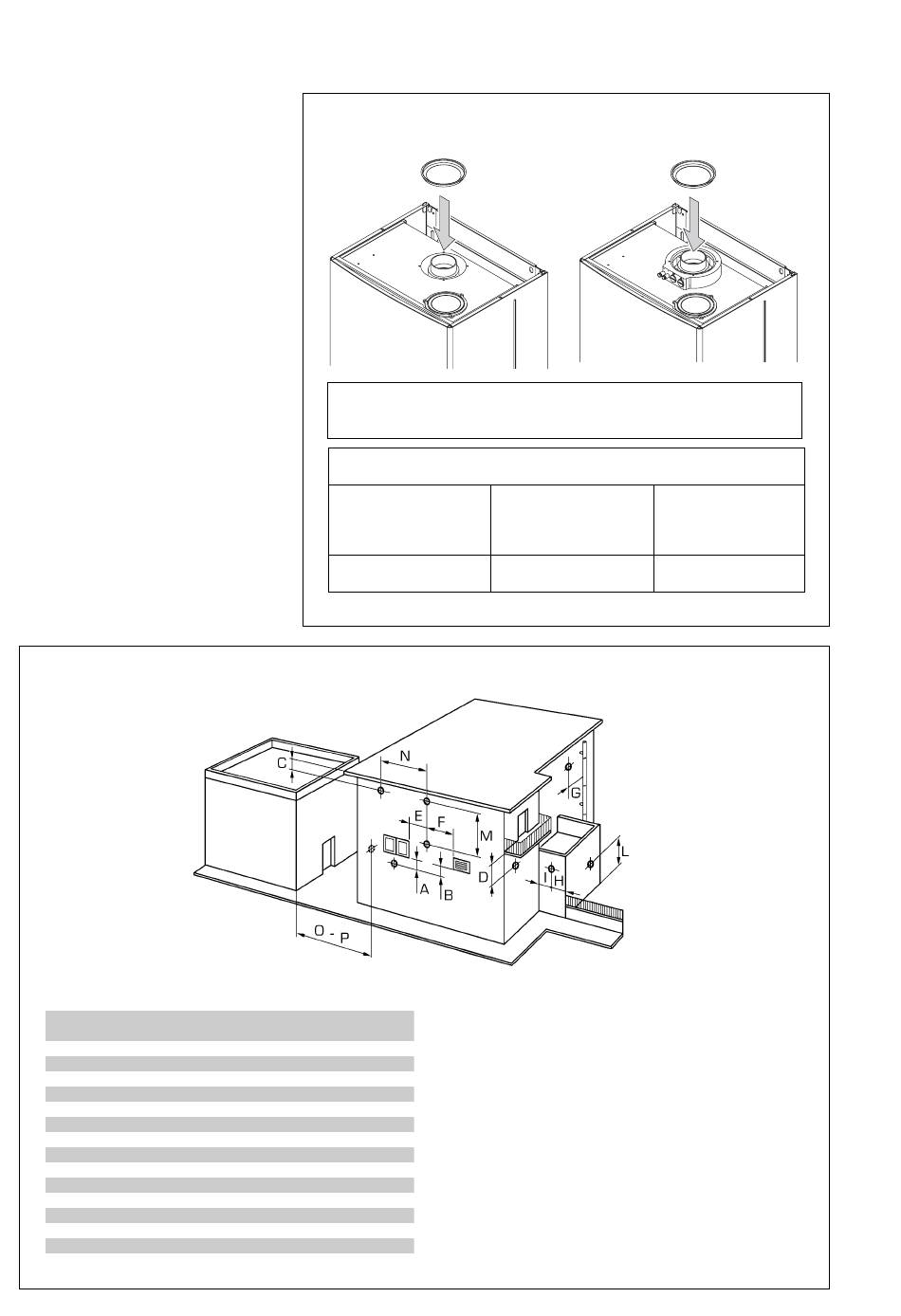

Fig. 7
Fig. 11
7
