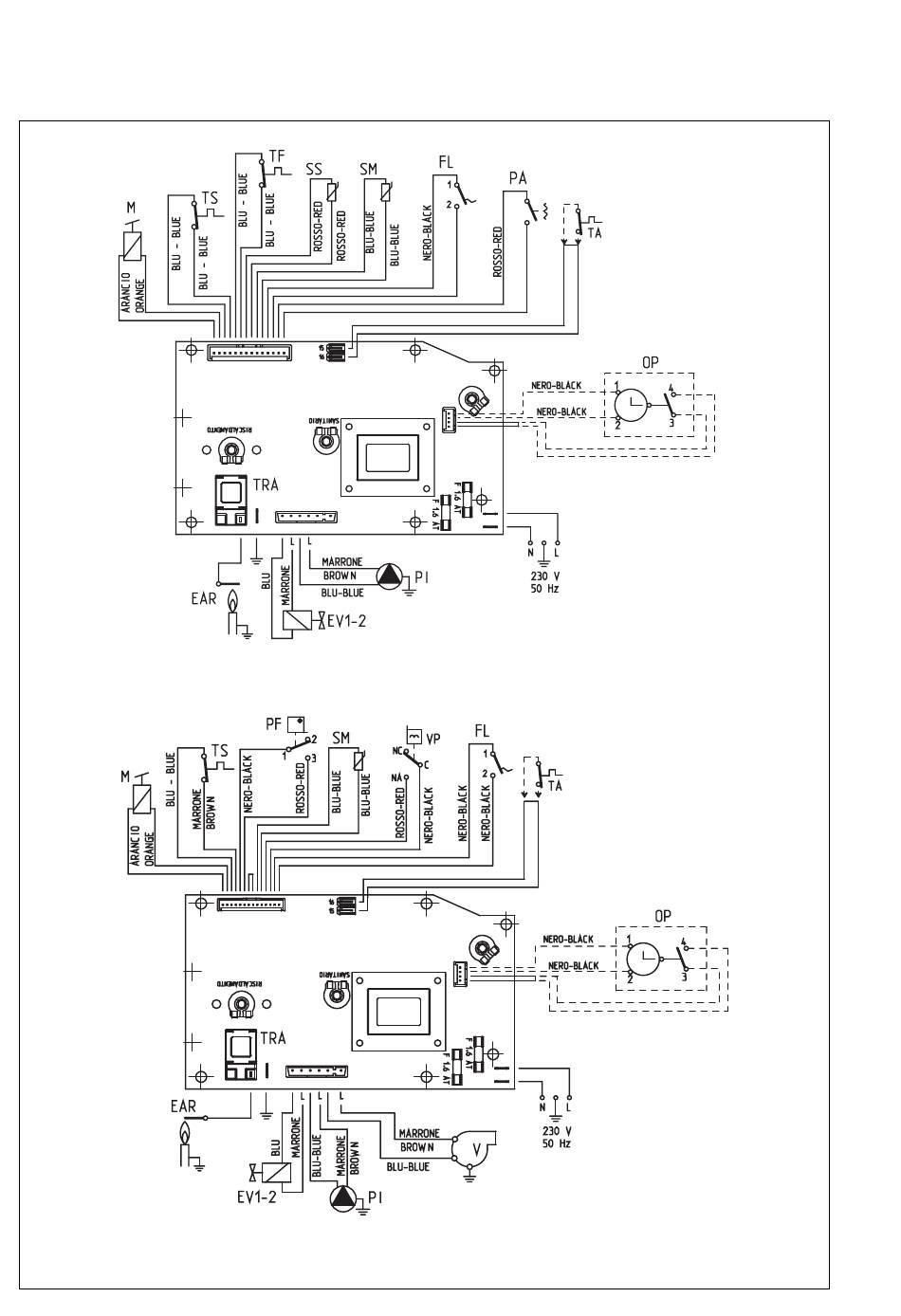

2. 1 1.3 Schéma électrique (fig. 13)
Version "23C - 30C"
Version "23V - 30V"
Note: Le chrono-thermostat (TA) doit être relié aux bornes 15-16 après avoir enlevé le pont existant.
CN6
CN7
CN6
CN7
CN2
CN2
CODES PIECES DE RECHANGE
CONNECTEURS:
CN2 cod. 6299909
CN6 cod. 6299910
CN7 cod. 6299911
LEGENDE
F
Fusible (1,6 AT)
PI
Pompe installation
EV1-2 Bobine vanne gaz
V
Ventilateur
PF
Pressostat fumées
VP
Interrupteur vanne 3 voies
M
Modulateur
SM
Sonde départ chauffage
SS
Sonde sanitaire
TA
Chrono-thermostatTRA
EAR
Electrode d'allumage/de détection
TRA
Transformateur d'allumage
TS
Aquastat de sécurité
PA
Pressostat eau
FL
Sécurité contre le
manque de circulation
TF
Thermostat sécurité fumées
OP
Horloge programmateur
(uniquement pour GB)
CODES PIECES DE RECHANGE
CONNECTEURS:
CN2 cod. 6299909
CN6 cod. 6299906
CN7 cod. 6299907
Fig. 13
9
