Avec la sonde interrompue (SM) à l'arrêt,
la chaudière ne fonctionne dans aucun
des deux services. Les valeurs de résistan-
ce (Ω) obtenues sur la sonde selon les
variations de température sont reportées
sur le Tableau 3.
3.2.2
Version "23C - 30C"
Système antigel réalisé avec la sonde NTC
du chauffage, actif quand la température
de l'eau atteint 6°C.
Vous trouvez dans le Tableau 3 les valeurs
de résistance (Ω) que l'on obtient sur les
sondes chauffage et sanitaire selon les
variations de température.
Avec la sonde chauffage (SM) interrom-
pue, la chaudière ne fonctionne dans
aucun des deux services. Avec la sonde
sanitaire (SS) interrompue, la chaudière
fonctionne mais ne procède pas à la
modulation de puissance en phase sani-
taire.
TABLEAU 3
Température (°C)
Résistance (Ω)
20
12.090
30
8.313
40
5.828
50
4. 1 61
60
3.021
70
2.229
80
1.669
3.3
APPAREILLAGE ELECTRONIQUE
L'allumage et la détection de la flamme sont
contrôlés par deux électrodes placées sur
le brûleur qui assurent un maximum de
sécurité et interviennent, en cas d'extinc-
tion accidentelle ou de manque de gaz, dans
la seconde qui suit.
3.3. 1
Cycle de fonctionnement
Tourner la poignée du sélecteur sur été ou
hiver en vérifiant, à l'aide des voyants
allumés, la présence de tension.
L'allumage du brûleur devra se vérifier dans
les 10 secondes max. Il peut y avoir des pan-
nes d'allumage relevées par le signal de blo-
cage de l'appareillage, pouvant être
résumées de la façon suivante:
– Manque de gaz
L'appareillage effectue régulièrement le
cycle en envoyant la tension sur l'électro-
de d'allumage. Cette dernière continue à
décharger pendant 10 secondes max.
sans que le brûleur ne s'allume, l'appa-
reillage se bloque.
Cet inconvénient peut être également
causé par le robinet du gaz fermé ou par
une des bobines de la vanne dont l'enrou-
lement est interrompu, empêchant ainsi
l'ouverture de cette dernière.
– L'électrode n'émet pas de décharge
Dans la chaudière, on constate seulement
l'ouverture du gaz au brûleur et, au bout
de 10 secondes, l'appareillage se bloque.
Cela peut dépendre du fait que le câble
électrique est interrompu ou n'est pas
convenablement fixé à la borne de tra-
sformateur d'allumage. L'électrode est
interrompue ou est à la masse: l'électro-
de est gravement détériorée, il faut la
remplacer. L'appareillage est défectueux.
En cas de manque de tension subit, le brû-
leur s'arrête immédiatement; dès que la
tension est rétablie, la chaudière se remet-
tra automatiquement en marche.
3.4
DISPOSITIF FUMEES "23C - 30C"
C'est une sécurité contre le retour des
fumées dû à l'inefficacité ou à l'obturation
partielle du carneau (18 fig. 3).
Le dispositif intervient en bloquant le fonc-
tionnement de la vanne du gaz lorsque le
rejet des fumées dans la pièce est continu et
la quantité peut être dangereuse.
Pour rétablir le fonctionnement de la chau-
dière, réarmez le bouton du thermostat.
En cas de blocages continuels, il faudra effec-
tuer un contrôle minutieux du carneau, en
apportant toutes les modifications néces-
saires à son bon fonctionnement. Après
chaque opération effectuée sur le dispositif,
vérifiez-en le bon fonctionnement.
En cas de remplacement, utilisez unique-
ment des pièces de rechange d'origine Sime.
3.5
PRESSOSTAT FUMEES
"23V - 30V" (fig. 16)

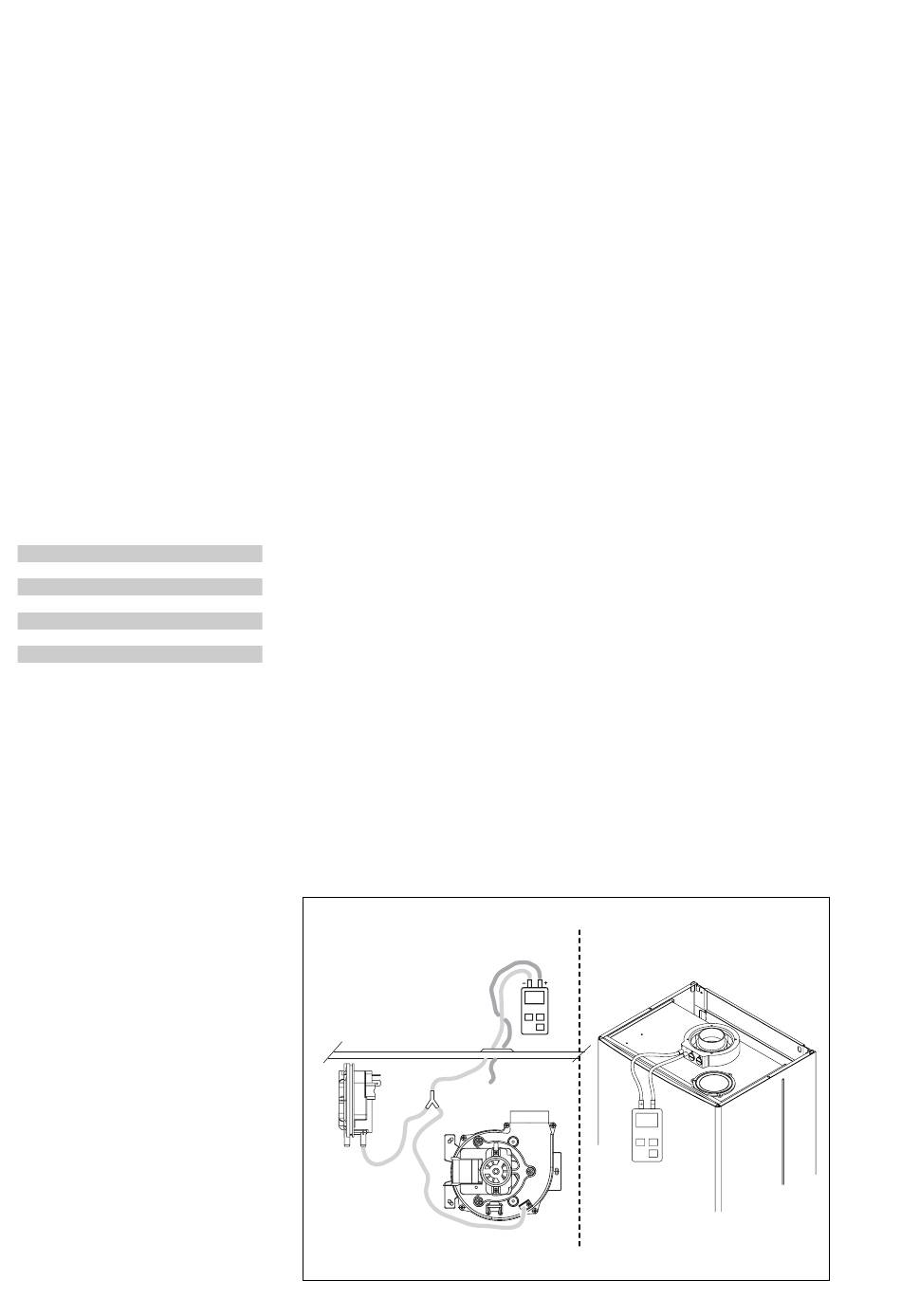

Le pressostat fumees est étalonné à l'usine
aux valeurs de:
5,3 - 6,3 mm H
O (vers. "23V")
2
vers. "FORMEL 23V"
CHAMBRE ETANCHE
CAMERA STAGNA
(--)
(+)
PRESSOSTAT
PRESSOSTATO
3,6 - 4,6 mm H
Il est en mesure de garantir la fonctionnalité
de la chaudière même avec des tuyauteries
d'aspiration et d'évacuation à la limite maxi-
mum de longueur permise. La valeur de
signal au pressostat est mesurée avec un
manomètre différentiel relié comme indique
en la fig. 16.
3.6
PRESSOSTAT EAU "23C - 30C"
Le pressostat d'eau (15 fig. 3) intervient, en
bloquant le fonctionnement du brûleur, lor-
sque la pression de la chaudière est infé-
rieure à la valeur de 0,6 bar.
Pour rétablir le fonctionnement du brûleur
reporter la pression aux valeurs comprises
entre 1-1,2 bar.
3.7
REGULATEUR DE FLUX
Le regulateur de flux (8 fig. 5) dans les ver-
sions "23C - 30C" agit en bloquant le fonc-
tionnement du brûleur lorsque celui - ci ne
capte aucune présence de circulation
d'eau dans le circuit sanitaire.
Pour les versions "23V - 30V", par contre,
le regulateur de flux agit en bloquant le
fonctionnement du brûleur lorsque le regu-
lateur de flux ne capte pas de circulation
d'eau dans le circuit primaire (> 400 l/h).
Pour rétablir le fonctionnement du brûleur,
vérifier la pression de l'installation, le fonc-
tionnement de la pompe, le fonctionnement
du regulateur de flux, et que le filtre "Aqua
Guard Filter System" n'est pas obstrué par
des impuretés.
3.8
DEPRESSION DISPONIBLE
A L' APPAREIL
La hauteur d'élévation résiduelle pour l'in-
stallation de chauffage est représentée, en
vers. "FORMEL 30V"
VENTILATEUR
VENTILATORE
O (vers. "30V"),
2
Fig. 16
11
