UTILISATION ET ENTRETIEN
4. 1
REGLAGE DE LA TEMPERATURE
DE L'EAU SANITAIRE
Le système avec potentiomètre pour le
réglage de la température de l'eau sanitai-
re, avec un champ d'étalonnage allant de
30 à 60°C, offre un double avantage:
1) La chaudière s'adapte parfaitement à
n'importe quel type d'installation sanitai-
re, qu'il s'agisse de systèmes de mélange
de type mécanique ou thermostatique.
2) La puissance thermique est dosée en
fonction de la température demandée
et permet ainsi d'obtenir une économie
sensible de combustible.
NOTE: Afin d'eviter tout malentendu, nous
rappelons que la valeur obtenue par le
produit de la différence de température
5
4
1
3
6
TABLEAU 4
23C
G G 2 2 0 0 (*)
11, 1
G G 2 2 5 5 (*)
11, 1
G G 3 3 0 0
27,7
G G 3 3 1 1
35,7
(*) La pression max. du brûleur est garantie uniquement quand la pression d'alimentation est supérieure à concurrence d'au moins
3 mbars par rapport à la pression max. du brûleur.
(°C) entre la sortie et l'entrée de l'eau
sanitaire dans la chaudière, pour un débit
horaire mesuré au robinet d'alimentation
(l/h), ne devra jamais dépasser la puis-
sance utile développée par la chaudière.
Pour mesurer et contrôler le débit et la
température de l'eau sanitaire, utiliser
des instruments spéciaux, en tenant
compte des dispersions de chaleur pro-
duites pendant le trajet de la tuyauterie
de la chaudiére au point de mesure.
4.2
REGLAGE DU DEBIT SANITAIRE
Pour régler le débit d'eau sanitaire, il fau-
dra intervenir sur le régulateur de débit de
la vanne pressostatique (5 fig. 5).
Nous rappelons que les débits et les
températures d'utilisation d'eau chaude
sanitaire correspondantes, indiqués au
SIT 845 SIGMA
2
Pression max. brûleur
mbar
30C
23V
30V
10,5
11,8
12,0
10,5
11,8
12,0
27,4
28,5
28,5
35,4
36,5
36,5
HONEYWELL VK 4105M
3
2
LEGENDE
1
Modulateur
2
Bobines EV1-EV2
3
–
4
Prise de pression en aval
5
Prise VENT
6
Diaphragme gaz (seulement pour G20/G25)
Courant
Pression min. brûleur
modulateur
mA
23C
30C
130
2,2
2,2
130
2,2
2,2
165
5,0
5,4
165
6,4
7,0
point 1.3, ont été obtenus en positionnant
le sélecteur de la pompe de circulation sur
la valeur maximum.
En cas de réduction du débit d'eau sani-
taire, il faut procéder au nettoyage du fil-
tre (3 fig. 5) monté à l'entrée de la vanne
pressostatique.
4.4

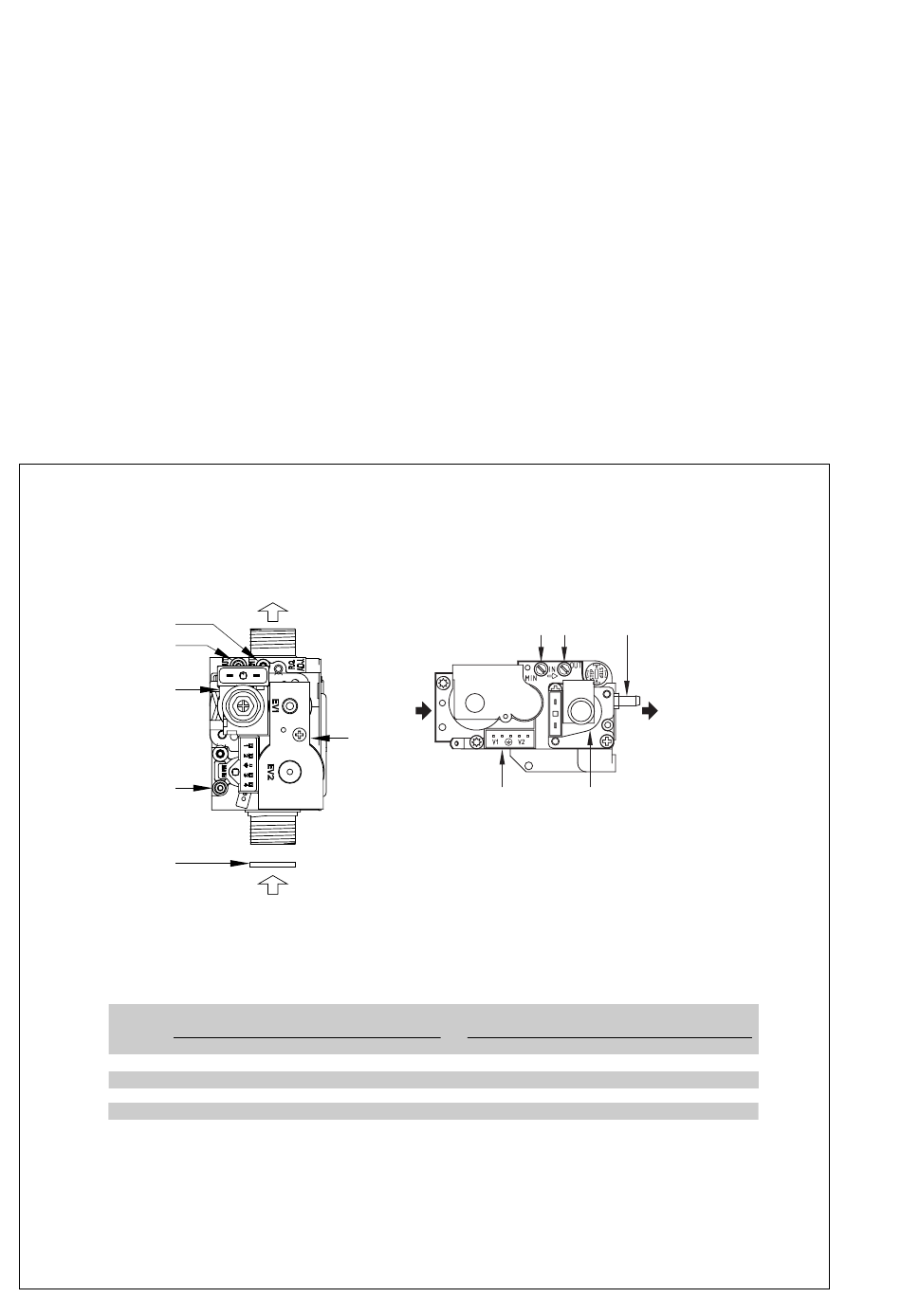

VANNE DU GAZ (fig. 21)
La chaudière est fabriquée de série avec une
vanne gaz modèle SIT 845 SIGMA ou avec
une vanne gaz HONEYWELL VK 4105M.
La vanne gaz est étalonnée sur deux valeurs
de pression: maximum et minimum corres-
pondant, en fonction du type de gaz, aux
valeurs indiquées dans le Tableau 4.
L'étalonnage de la pression du gaz aux
valeurs maximum et minimum est effectué
4
5
1
Courant
mbar
modulateur
23V
30V
mA
2,0
2, 1
0
2,0
2, 1
0
4,8
5,0
0
6,3
6,5
0
Fig. 21
