fonte vers le ballon. Le circulateur
s'arrêtera automatiquement de fonc-
tionner dès que la témperature de la
chaudière sera redescendue en-des-
sous de 90°C.
LEGENDE
1 Thermostat anti inertie
2 Panneau de
commande
4
UTILISATION ET ENTRETIEN
4. 1
PRODUCTION D'EAU
CHAUDE SANITAIRE
La préparation de l'eau chaude sanitai-
re est garantie par un ballon en acier
verre émaillé à accumulation rapide
avec anode de magnésium pour la pro-
tection du ballon et collet de vérifica-
tion pour le contrôle et le nettoyage.
L'anode de magnésium devra être
réguilièrement contrôlé et remplacé
dès qu'il sera consommé, sous peine
d'annulation de la garantie du ballon.
Nous vous conseillons d'installer une
vanne à l'entrée de l'eau sanitaire du
ballon: celle-ci vous permettra de fer-
mer totalement et de régler égale-
ment le débit de prélèvement.
N.B. : Si la chaudière ne produit pas
d'eau chaude sanitaire, vérifier que
l'air ait bien été correctement évacué
grâce aux évents manuels après
avoir éteint l'interrupteur général.
4.2
VANNE DU GAZ
(fig. 14 - fig. 14/a)
La chaudière est produite de série
3.4
DÉPRESSION
DISPONIBLE
POUR LE SYSTÈME (fig. 13)

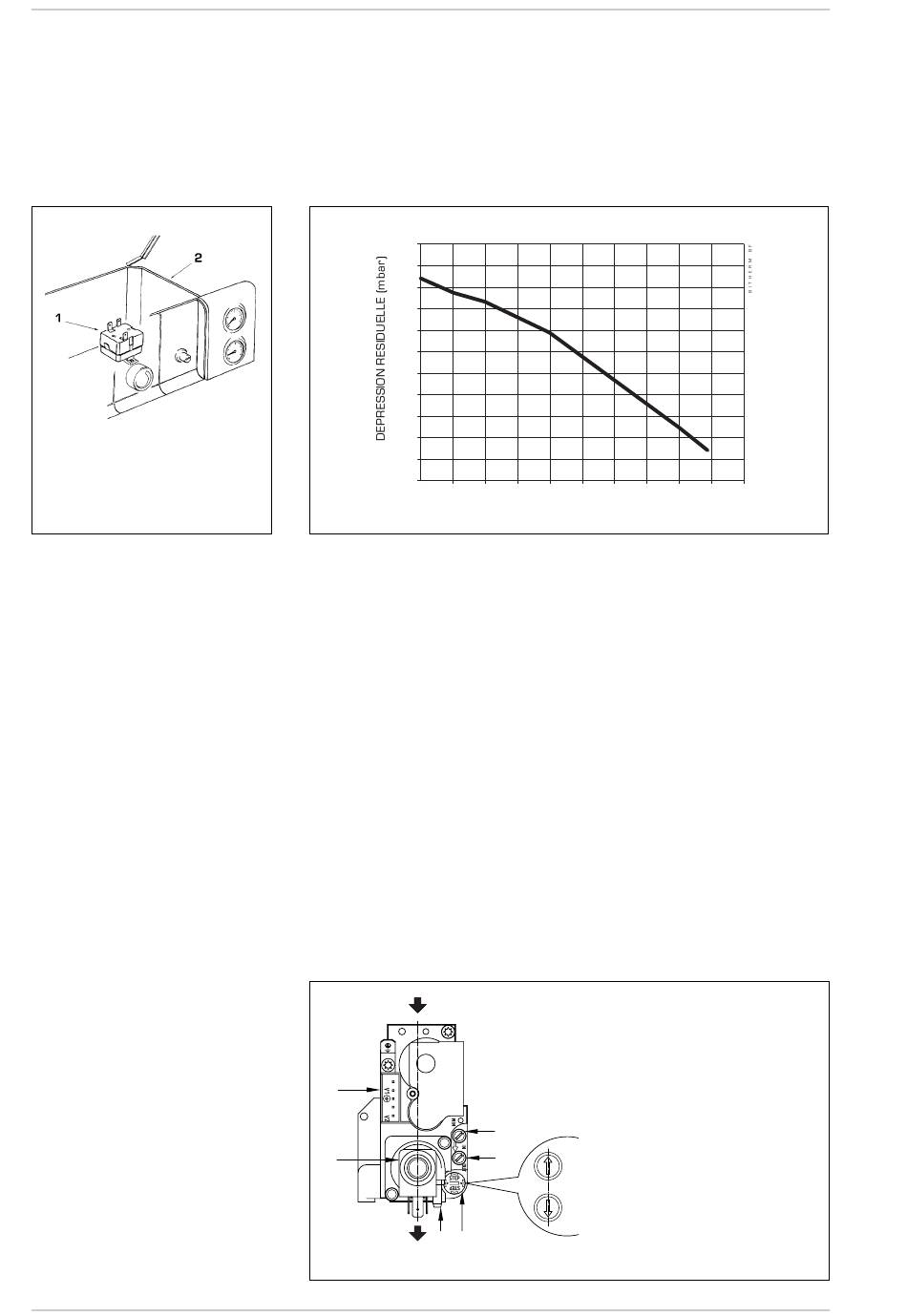

Le graphique de la fig. 13 représen-
Fig. 12
avec une vanne à gaz, modéle HONEY-
WELL VK 4105Q.
L'étalonnage de les pressions de tra-
vail est réalisé par SIME dans l'atelier
de production: il est donc déconseillé
de le modifier. C'est seulement en cas
de passage à un autre type de gaz
d'alimentation ou autre qu'il est autori-
sé de modifier les pressions de travail.
Cette opération doit impérativement
être effectuée par un personnel
agréé. Une fois la modification des
2
1
500
400
300
200
100
0
500
1000
3
4
G20
G20-G25
G30-G31
5
6
te, en fonction du débit, la dèpres-
sion résiduelle pour le système de
chauffage.
1500
2000
2500
DEBIT (l/h)
Portata l/h
pressions de travail effectuée, sceller
les régulateurs.
ATTENTION: Pour effectuer la vérifi-
cation des pressions maximum et
minimum, en laissant en place le
capuchon (3 fig. 15) du modulateur,
monter le manomètre suivant les
indications repor tées sur la fig.
14/a. Pour effectuer le calibrage
débranchez la prise VENT de la
chambre étanche.
LEGENDE
1 Modulateur
2 Bobine EV1-EV2
3 Prise de pression en amont
4 Prise de pression en aval
5 Prise VENT
6 STEP
Fig. 13
Fig. 14
9
