2.9

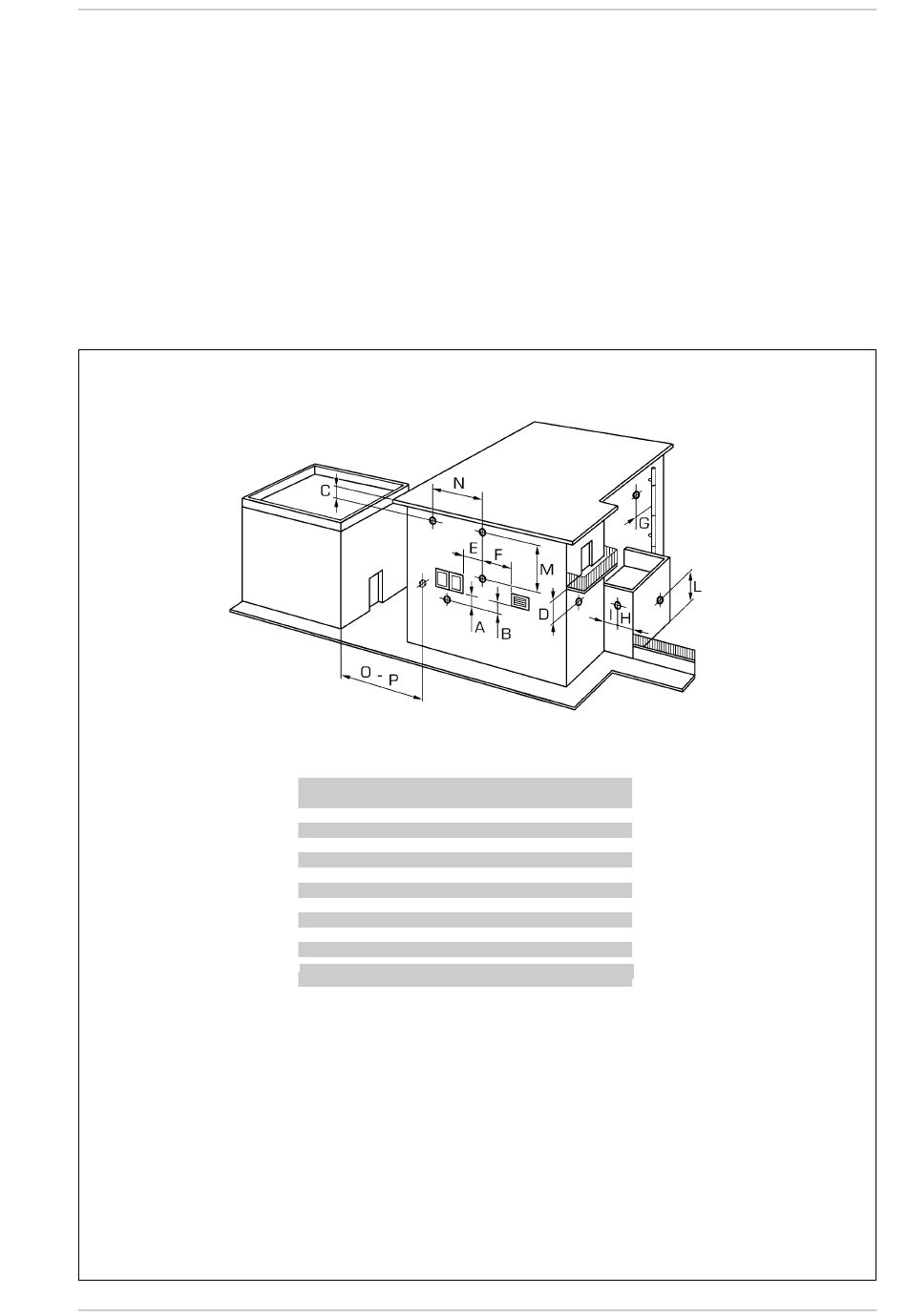

POSITIONNEMENT
DES EMBOUTS
D'EVACUATION (fig. 8)
Les embouts d'évacuation pour appa-
reils à tirage forcé peuvent être situés
les parois extérieures du bâtiment.
À titre indicatif et non contraignant,
nous vous indiquons dans le Tableau 2
les distances minimum à respecter se
rapportant à la typologie d'un bâti-
ment comme illustré dans la fig. 8.
6
2. 1 0
RACCORDEMENT ELECTRIQUE
La chaudière est livrée avec un câble
électrique d'alimentation qui, en cas
de remplacement, doit être com-
mandé au constructeur.
L'alimentation doit être effectuée avec
une tension monophasée 230V - 50
Hz au moyen d'un interrupteur géné-
ral protégé par des fusibles situés à 3
mm au moins des contacts. Le ther-
mostat à utiliser doit appartenir à la
TABLEAU 2
Position de l'embout
A - sous la fenêtre
B - sous l'ouverture d'aération
C - sous la gouttière
D - sous le balcon (1)
E - d'une fenêtre adjacente
F - d'une bouche d'aération adjacente
G - de tuyauteries ou évacuations vert. ou horiz. (2)
H - d'un angle du bâtiment
I - d'un renfoncement du bâtiment
L - du sol ou d'autre sol du bâtiment
M - entre deux embouts placés verticalment
N - entre deux embouts placés horizontalment
O - d'une surface frontale sans ouverture ou embout
P - idem, mais avec des ouvertures ou des embouts
1) Les embouts sous un balcon praticable doivent être situés de telle
façon que le parcours complet des fumées, de leur point de sortie
jusqu'à l'évacuation du périmètre externe du balcon, y compris la
hauteur de l'eventuelle balustrade de protection, ne soit pas infé-
rieure à 2000 mm.
2) Pour le positionnement des embouts, les distances de doivent pas
être inférieures à 1500 mm à cause du voisinage de matériaux
sensibles à l'action des produits de combustion (par exemple gout-
tières ou descentes pluviales en matière plastique, contrevents en
bois, etc.), à moins d'adopter un système de blindage pour les dits
matériaux.
classe II conformément à la norme EN
60730, 1 (contact électrique propre).
NOTE: L'appareil doit être relié à une
installation de mise à la terre efficace.
Le constructeur décline toute respon-
sabilité en cas de dégâts matériels ou
de dommages causés aux personnes
suite à la non-exécution de la mise à
terre de la chaudière.
Avant de procéder à toute opération
sur le tableau électrique, débrancher
l'alimentation électrique.
Appareils de 7 à 35 kW
(distance minimum mm)
600
600
300
300
400
600
300
300
300
2500
1500
1000
2000
3000
Fig. 8
