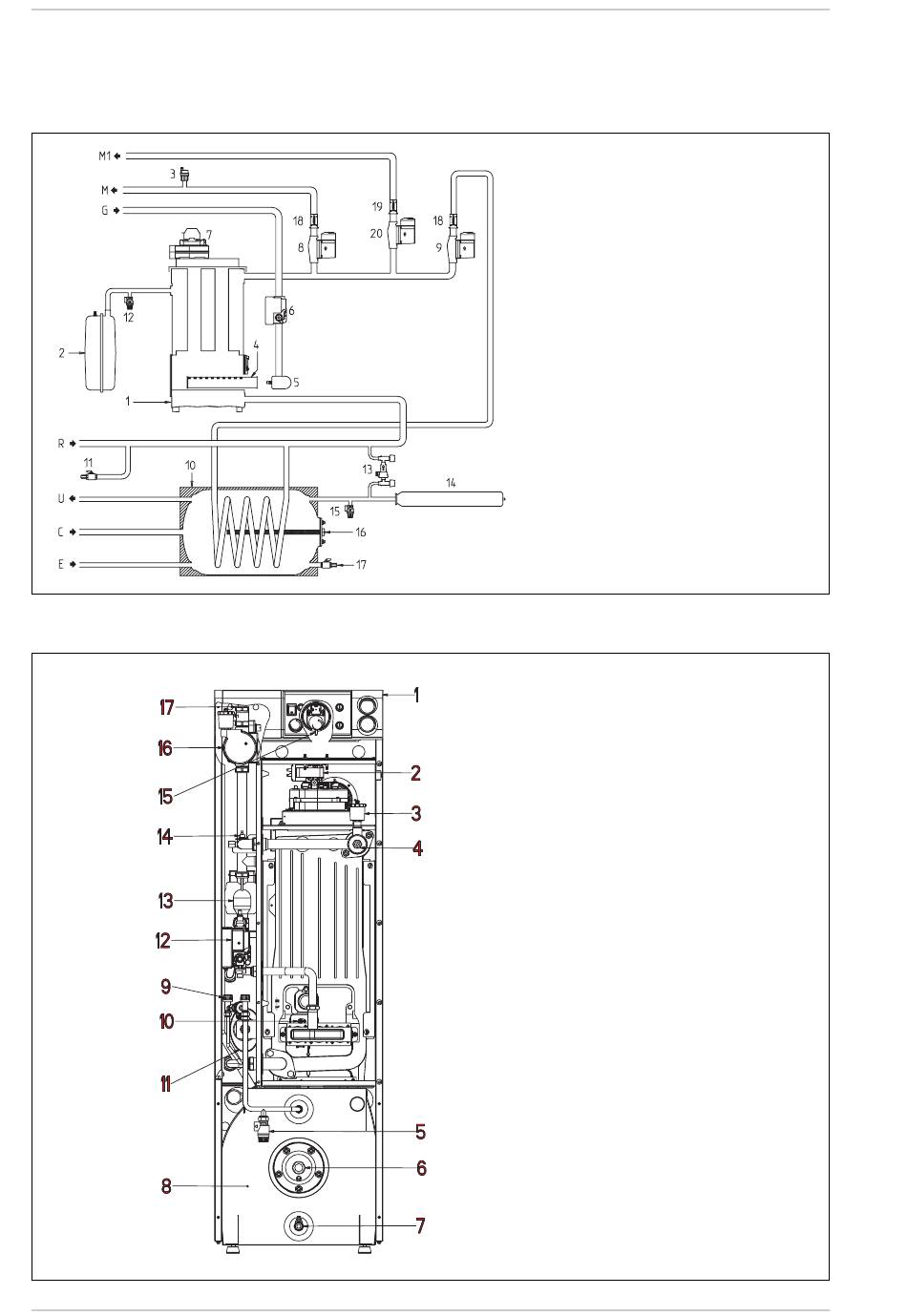

CIRCUIT HYDRAULIQUE (fig. 2)
1.5
APPAREILLAGE PRINCIPAL (fig. 3)
LEGENDE
1 Corps de chauffe
2 Vase d'expansion chauffage
3 Soupape purgeur d'air
4 Brûleur
5 Nourrice brûleur
6 Vanne gaz
7 Ventilateur
8 Circulateur installation
9 Circulateur ballon
10 Ballon
11 Robinet de vidange chaudière
12 Soupape de sécurité
13 Disjoncteur hydraulique
14 Vase d'expansion sanitaire
15 Soupape de sécurité ballon
16 Anode de magnésium
17 Robinet de vidange ballon
18 Soupape de retenue
19 Soupape de retenue (non fournie)
20 Circulateur deuxi
(non fourni)
LEGENDE
1 Panneau de commande
2 Ventilateur
3 Soupape purgeur d'air
4 Douille 1/2"
5 Soupape de sécurité ballon
6 Anode de magnésium
7 Robinet de vidange ballon
8 Ballon
9 Disjoncteur hydraulique
10 Electrode d'allumage
11 Vase d'expansion sanitaire
12 Vanne gaz
13 Circulateur installation avec évacuation d'air
14 Aquastat limite 80°C
15 Pressostat fumées
16 Circulateur ballon avec évacuation d'air
17 Soupape de retenue
ème zone
Fig. 2
Fig. 3
