4.2. 1 Pression max. au brûleur
La pression max. au brûleur figurant
dans le Tableau 3 est déterminée par
le diaphragme placé en amont de la
vanne du gaz (fig. 10). En conséquence,
aucun réglage de la vanne du gaz n'est
prévu mais seulement l'adaptation de
la pression d'alimentation aux valeurs
indiquées au point 1.3.
Verifier que les valeurs des pressions
maximum sont proches de celles indi-
quées dans le Tableau 3.

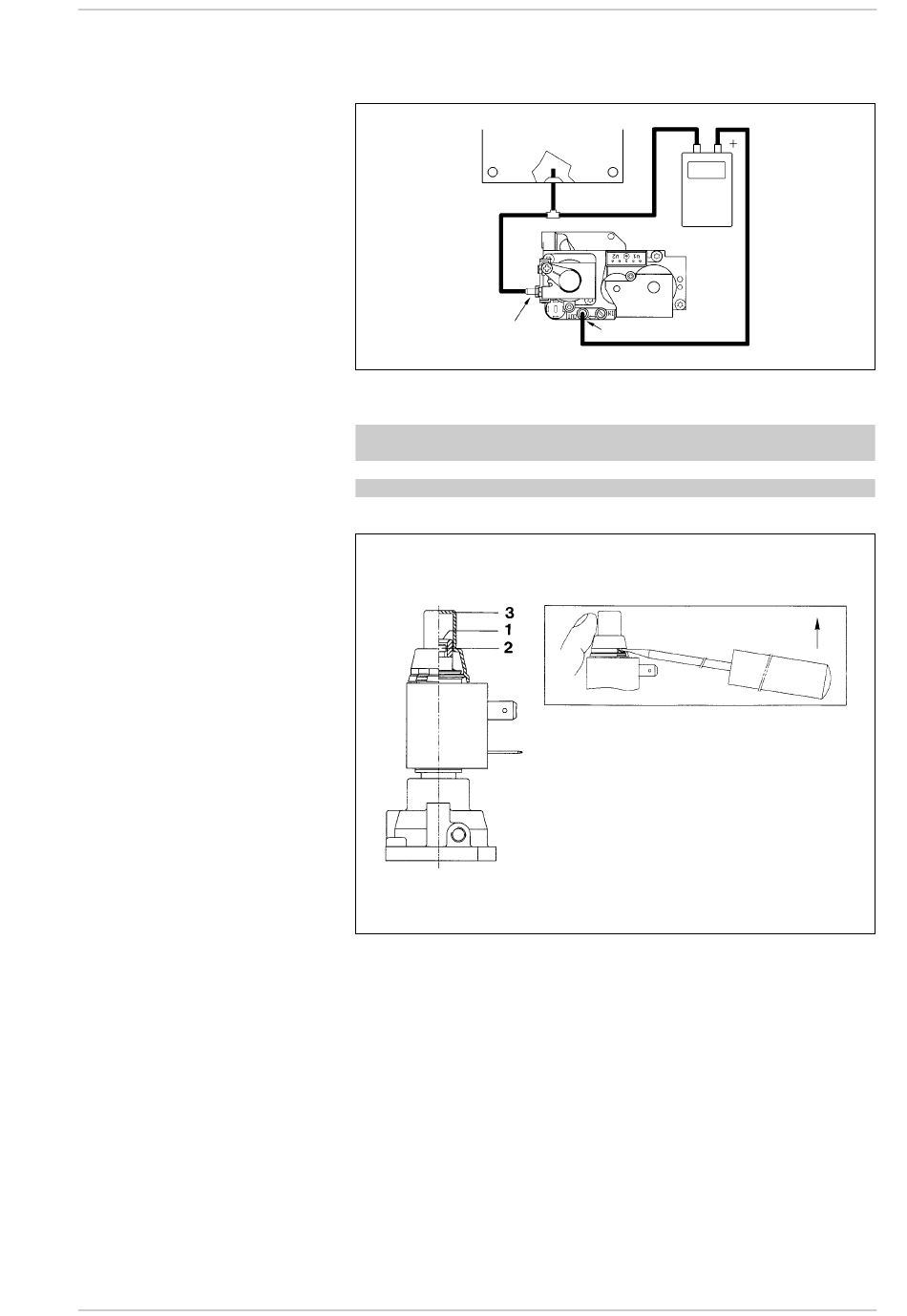

4.2.2 Réglage de la pression
minimum au brûleur (fig. 15)
Pour procéder au calibrage de la pres-
sion minimum, il faut procéder de la
manière suivante:
– Connecter la colonne d'essai de pres-
sion à la prise de pression en aval (4
fig. 14).
– Débr anche la pr ise VENT de la
chambre étanche (fig. 14/a).
– Débrancher l'alimentation et enlever
le capuchon en plastique (3) du
modulateur.
– Allumer la chaudière et placer le
bouton du thermostat de la chaudiè-
re sur la valeur maximum.
– Tourner la vis (2) en recherchant la
valeur de pression minimum indi-
quée dans le Tableau 3. Pour rédui-
re la pression, tourner la vis dans le
sens inverse des aiguilles d'une
montre; pour augmenter la pres-
sion, tourner la vis dans le sens des
aiguilles d'une montre.
– Eteindre et rallumer plusieurs fois la
chaudière et vérifier si la pression
correspond aux valeurs indiquées
dans le Tableau 3.
– Rebranchez la prise VENT sur la
chambre étanche et remettez le
capuchon du modulateur.
– Brancher de nouveau l'alimentation
électrique sur le modulateur.
4.3
TRANSFORMATION DU GAZ
Pour le fonctionnement au gaz G30-
G31, la chaudière est fourni avec un kit
nécessaire pour la trasformation. Pour
passer d'un gaz à un autre, il faut agir
comme suit:
– Fermer le robinet du gaz.
– Remplacer les injecteurs principaux
livrés avec le kit, en intercalant la
rondelle de cuivre ø 10 (pour effec-
tuer cette opération, se servir d'une
clef fixe 12).
– Enlever le diafragma gaz (fig. 10).
10
CHAMBRE ETANCHE
PRISE VENT
TABLEAU 3
Type de gaz
Gaz naturel (G20/G25)
Gaz liquide (G30)
Gaz liquide (G31)
– Enlever le capuchon et changer le
nivau de pression à l'allumage
(STEP) de la vanne de gaz, en posi-
tionnant la flèche de la vis comme
indiqué sur la fig. 14 (en fonction du
type de gaz employé).
– Pour l'étalonnage des valeurs de
pression maximum et minimum du
gaz, se conformer, en fonction du
type de vannes de gaz utilisé, aux
spécifications du point 4.2.
Après avoir modifié les pressions de
travail, sceller les régulateurs.
– Une fois ces opérations terminées,
couvrir avec l'étiquette indiquant l'a-
daptation au type de gaz livrée avec
le kit de trasformation, les données
équivalentes reportées sur la pla-
MANOMETRE
PRISE DE PRESSION EN AVAL
Pression max. brûleur
mbar
12,0/16,0
28, 1
35,9
LEGENDE
1 Vis de réglage pression maximum
2 Vis réglage pression minimum
3 Capuchon en plastique
quette des caractéristiques.
NOTE: Après le montage, l'étanchéité
de toutes les connexions gaz doit être
testée au moyen d'eau savonneuse ou
de produits spéciaux, en évitant d'em-
ployer des flammes libres. La tran-
sformation ne doit être effectuée que
par du personnel agréé.
4.4
NETTOYAGE ET ENTRETIEN
L'entretien préventif et le contrôle du
bon fonctionnement des appareillages
et des systèmes de sécurité devront
être effectués à la fin de chaque saison
exclusivement par du personnel agréé.
Fig. 14/a
Pression min. brûleur
mbar
7, 1
17,8
17,8
Fig. 15
