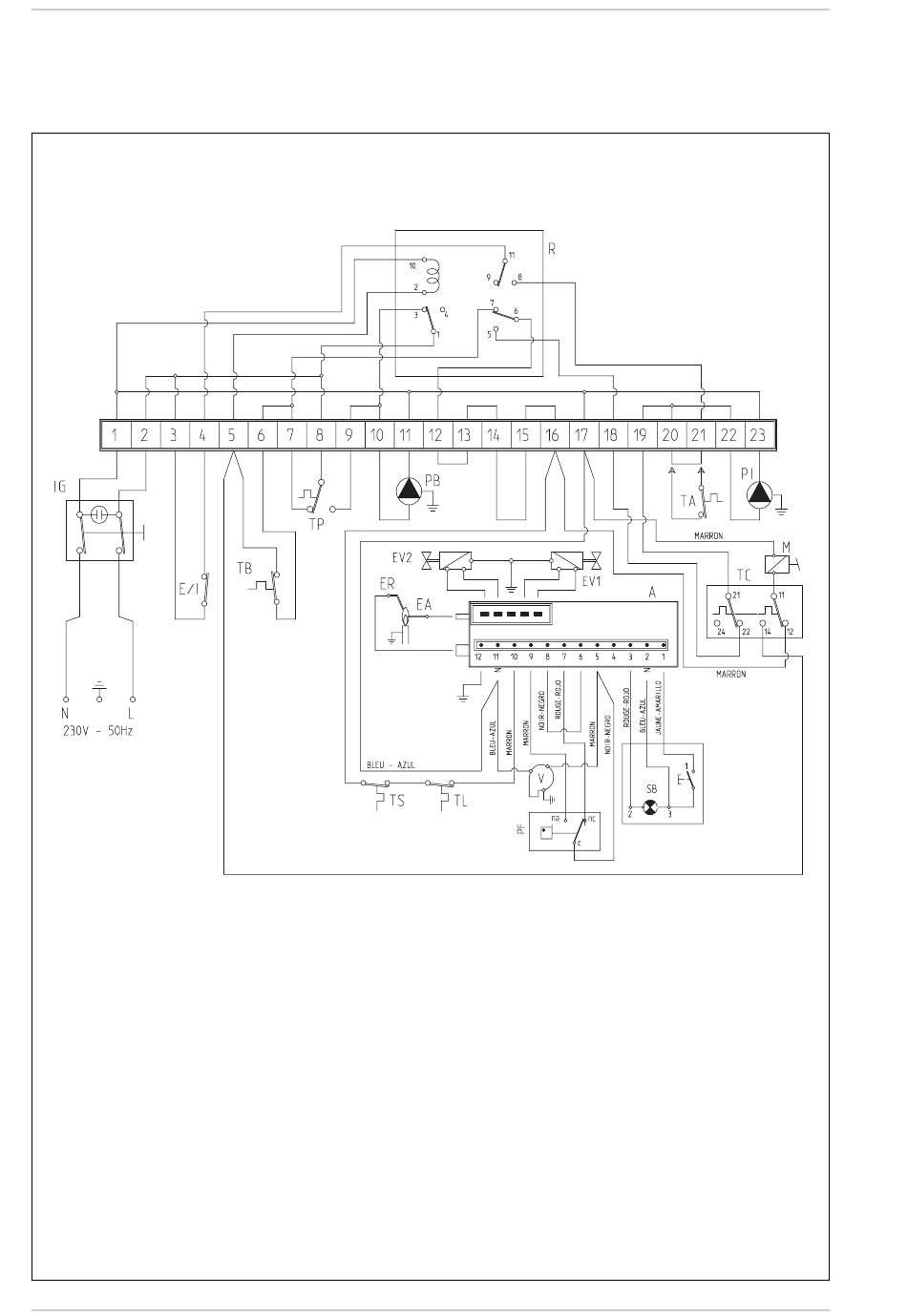

2. 1 0. 1 Schéma électrique (fig. 9)
LEGENDE
A
ER
EA
EV1
EV2
V
R
PF
TS
SB
TC
TL
TB
Coffret de sécurité
Electrode de détection
Electrode d'allumage
Vanne électrique gaz 1°
Vanne électrique gaz 2°
Ventilateur
Relais
Pressostat fumees
Aquastat de sécurité
Bouton de rearmement et témoin
de mise en sécurité
Aquastat chaudière
Aquastat limiteur
Aquastat E.C.S.
TP
Thermostat anti inertie
M
Modulateur
E/I
Interrupteur été - hiver
IG
Interrupteur général
PB
Pompe ballon
PI
Pompe installation
TA
Thermostat d'ambiance
L
Phase
N
Neutre
No t e: En r eliant le t her mos t at
ambient, retirer le pont entre les bor-
nes 20-21.
Fig. 9
