A part en cas de passage d'un type de gaz
d'alimentation à un autre: la modification de
la pression de travail est alors consentie.
4.5
TRASFORMATION GAZ (fig. 22)
Pour le fonctionnement au gaz G30-G31, la
chaudière est fourni avec un kit nécessaire
pour la trasformation. Pour passer d'un gaz
à un autre, il faut agir comme suit (fig. 22):
– Fermer le robinet du gaz.
– Démonter le collecteur brûleurs (3)
– Remplacer les injecteurs principaux (6)
livrés avec le kit, en intercalant la rondel-
le de cuivre (4); pour effettuer cette opé-
ration se servir d'une clef fixe 7.
– Déplacer le pont du connect eur
"MET/GPL" de la carte électrique sur la
position "GPL" (4 fig. 15).
– Enlever le diaphragme à gaz (6 fig. 21)
placé à l'entrée de la vanne et le conser-
ver en même temps que les injecteurs,
dans l'éventualité où on en reviendrait
dans le futur à un fonctionnement au gaz
de la 2ème famille.
– Étalonner les valeurs de pression maxi-
mum et minimum du gaz aux spécifica-
tions du point 4.5. 1 .
Après avoir modifié les pressions de
travail, sceller les régulateurs.
– Une fois ces opérations terminées, cou-
vrir avec l'étiquette indiquant l'adaptation
au type de gaz (livrée avec le kit).
NOTE: Après le montage, l'étanchéité de
toutses les connexions gaz doivent être
testées avec de l'eau savonneuse ou de
produits spéciaux, en évitant d'employer
des flammes libres.
4.5. 1
Réglages des pressions
de la vanne gaz
La pression maximum au brûleur est déter-
minée par la pression d'alimentation et,
pour le G20/G25, par le diaphragme placé
en amont de la vanne du gaz. Aucun réglage
de la pression maximum ne s'avère donc
nécessaire, même dans le cas d'un passage
d'un gaz à un autre, mais seulement la vérifi-
cation de la pression d'alimentation. Pour
procéder au réglage de la pression mini-
mum sur les vannes SIT 845 SIGMA ou
HONEYWELL VK 4105M, il faut procéder
de la manière suivante (fig. 21/a):
– Raccorder la colonne ou un manomètre à
la prise en aval de la vanne de gaz.
Dans les versions "23V - 30V", relier le
tuyau de la prise VENT de la vanne (5
fig. 21).
– Retirer le capuchon (1) du modulateur.
– Placer le bouton du potentiomètre sani-
taire au maximum.
– Allumer la chaudière en agissant sur le
commutateur à quatre voies et ouvrir
complètement un robinet de l'eau chau-
de sanitaire.
14
SIT 845 SIGMA
1
2

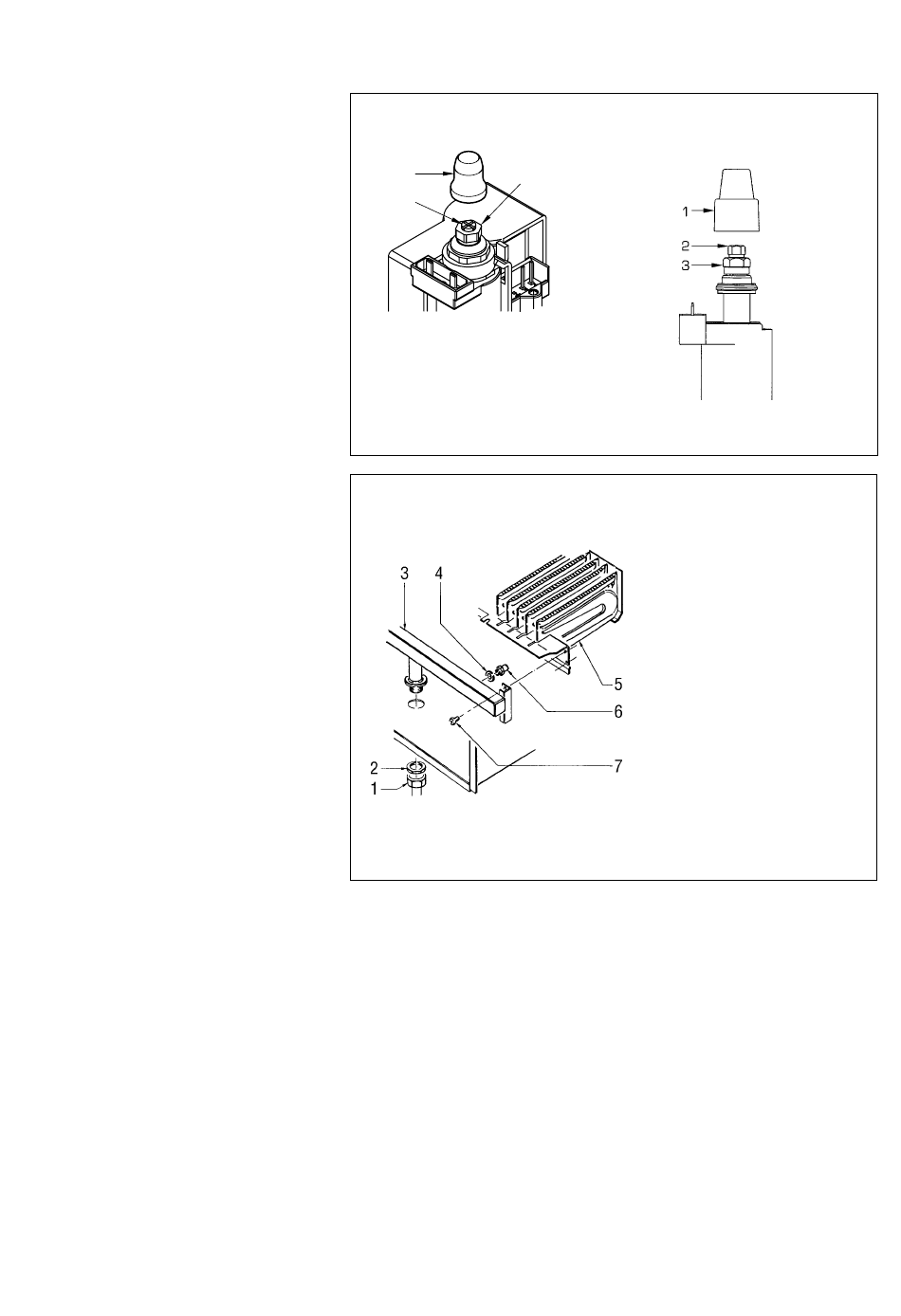

LEGENDE
1 Capuchon en plastique
2 Ecrou pression minimum
3 Ecrou pression maximum
– Il faut se rappeler que, pour les réglages,
les rotations dans le sens des aiguilles
d'une montre augmentent la pression
tandis que celles qui vont dans le sens
inverse aux aiguilles d'une montre la
diminuent.
– Régler la pression maximum en agissant
sur l'écrou (3) et rechercher la valeur de
pression maximum indiquée dans le
Tableau 4.
– Ce n'est qu'après avoir procédé à la
régulation de la pression maximum qu'il
faut régler la pression minimum.
– Débrancher l'alimentation du modula-
teur, garder le robinet de l'eau sanitaire
ouvert.
– Maintenir l'écrou bloqué (3) et tourner la
vis/écrou (2) pour rechercher la valeur
de pression minimum indiquée dans le
Tableau 4.
– Éteindre et rallumer plusieurs fois la
chaudière, en gardant toujours ouvert le
HONEYWELL VK 4105M
3
LEGENDE
1 Raccord 1/2"
2 Contre-écrou 1/2"
3 Collecteur brûleurs
4 Rondelle ø 6, 1
5 Brûleurs
6 Injecteur M6
7 Vis
ATTENTION: Pour garantir l'étanchéité,
il faut toujours, quand on remplace les
injecteurs, utiliser la rondelle (4) fournie
dans le kit, même dans les groupes brû-
leurs dans lesquels elle n'est pas pré-
vue.
robinet de l'eau chaude sanitaire et véri-
fier que les pressions maximum et mini-
mum cor r espondent bien avec les
valeurs établies ; si nécessaire, corriger
les régulations.
– Procéder aux régulations, vérifier que l'a-
limentation vers le modulateur est réta-
blie.
– Réintroduire le tuyau sur la prise VENT
de la soupape.
– Détacher le manomètre en ayant soin de
revisser la vis de fermeture de la prise
de pression.
– Remettre le capuchon en plastique (1)
sur le modulateur et sceller le tout, éven-
tuellement avec une goutte de couleur.
4.6
DEMONTAGE DE LA JAQUETTE
(fig. 23)
Pour entretenir plus facilment la chaudière,
