2.9
POSITIONNEMENT
DES EMBOUTS
D'EVACUATION (fig. 8)
Les embouts d'évacuation pour appareils à
tirage forcé peuvent être situés les parois
extérieures du bâtiment.
À titre indicatif et non contraignant, nous
vous indiquons dans le Tableau 2 les distan-
ces minimum à respecter se rapportant à
la typologie d'un bâtiment comme illustré
dans la fig. 8.
6
2. 1 0
RACCORDEMENT
ELECTRIQUE
La chaudière est livrée avec un câble élec-
trique d'alimentation qui, en cas de rempla-
cement, doit être commandé à CLIMA-
PLUS. L'alimentation doit être effectuée
avec une tension monophasée 230V - 50
Hz au moyen d'un interrupteur général
protégé par des fusibles situés à 3 mm au
moins des contacts.
Le thermostat à utiliser doit appartenir à la
TABLEAU 2
Position de l'embout
A - sous la fenêtre
B - sous l'ouverture d'aération
C - sous la gouttière
D - sous le balcon (1)
E - d'une fenêtre adjacente
F - d'une bouche d'aération adjacente
G - de tuyauteries ou évacuations verticale ou horizontale(2)
H - d'un angle du bâtiment
I - d'un renfoncement du bâtiment
L - du sol ou d'autre sol du bâtiment
M - entre deux embouts placés verticalment
N - entre deux embouts placés horizontalment
O - d'une surface frontale sans ouverture ou embout
P - idem, mais avec des ouvertures ou des embouts
1) Les embouts sous un balcon praticable doivent être situés de telle
façon que le parcours complet des fumées, de leur point de sortie
jusqu'à l'évacuation du périmètre externe du balcon, y compris la
hauteur de l'eventuelle balustrade de protection, ne soit pas infé-
rieure à 2000 mm.
2) Pour le positionnement des embouts, les distances de doivent pas
être inférieures à 1500 mm à cause du voisinage de matériaux sen-
sibles à l'action des produits de combustion (par exemple gouttières
ou descentes pluviales en matière plastique, contrevents en bois,
etc.), à moins d'adopter un système de blindage pour les dits maté-
riaux.
classe II conformément à la norme EN
60730, 1 (contact électrique propre).
NOTE: L'appareil doit être relié à une
installation de mise à la terre efficace. Le
constructeur décline toute responsabilité
en cas de dégâts matériels ou de domma-
ges causés aux personnes suite à la non-
exécution de la mise à terre de la chaudiè-
re. Avant de procéder à toute opération
sur le tableau électrique, débrancher l'ali-
mentation électrique.
Appareils de 7 à 35 kW
(distance minimum mm)
600
600
300
300
400
600
300
300
300
2500
1500
1000
2000
3000

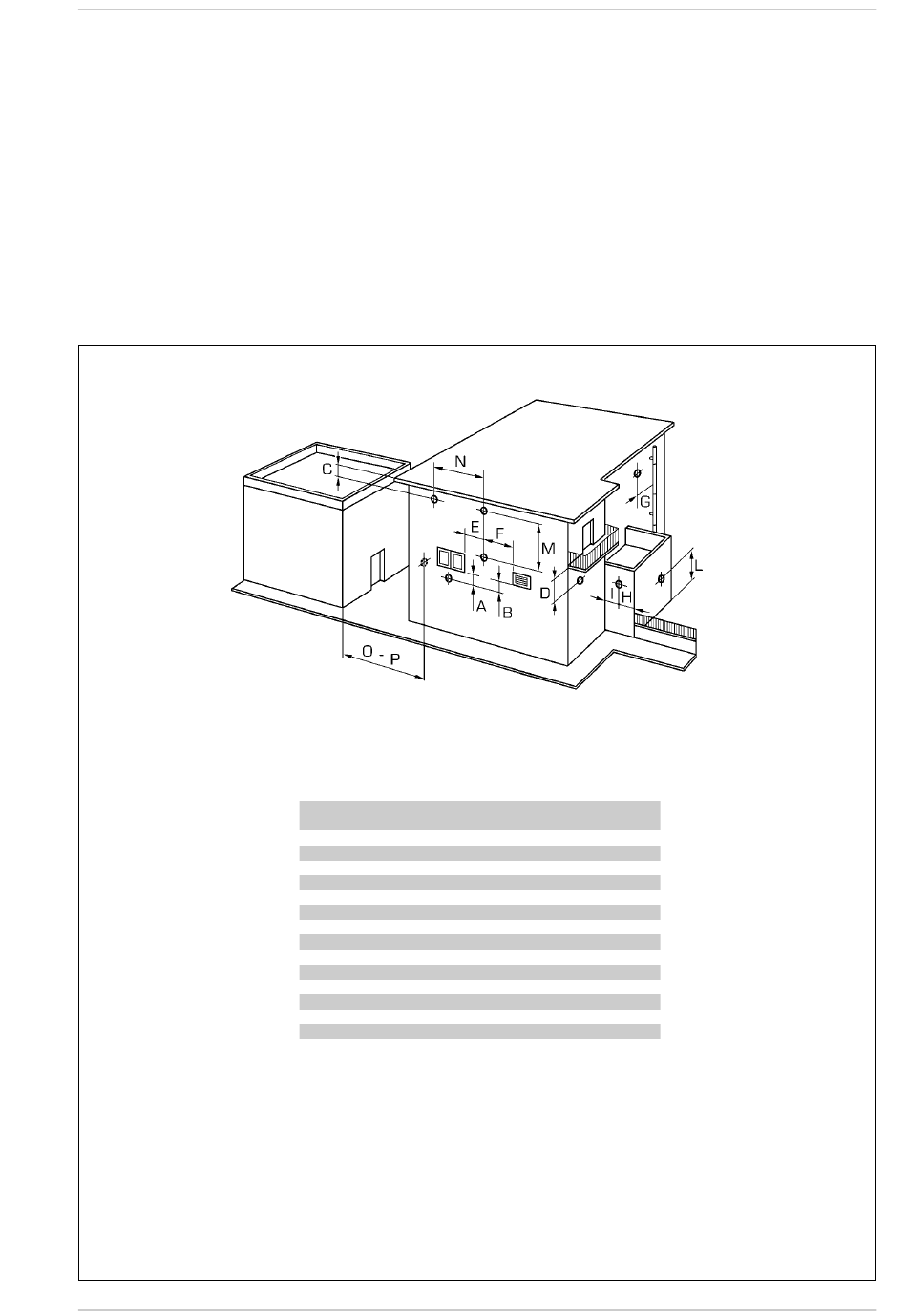

Fig. 8
