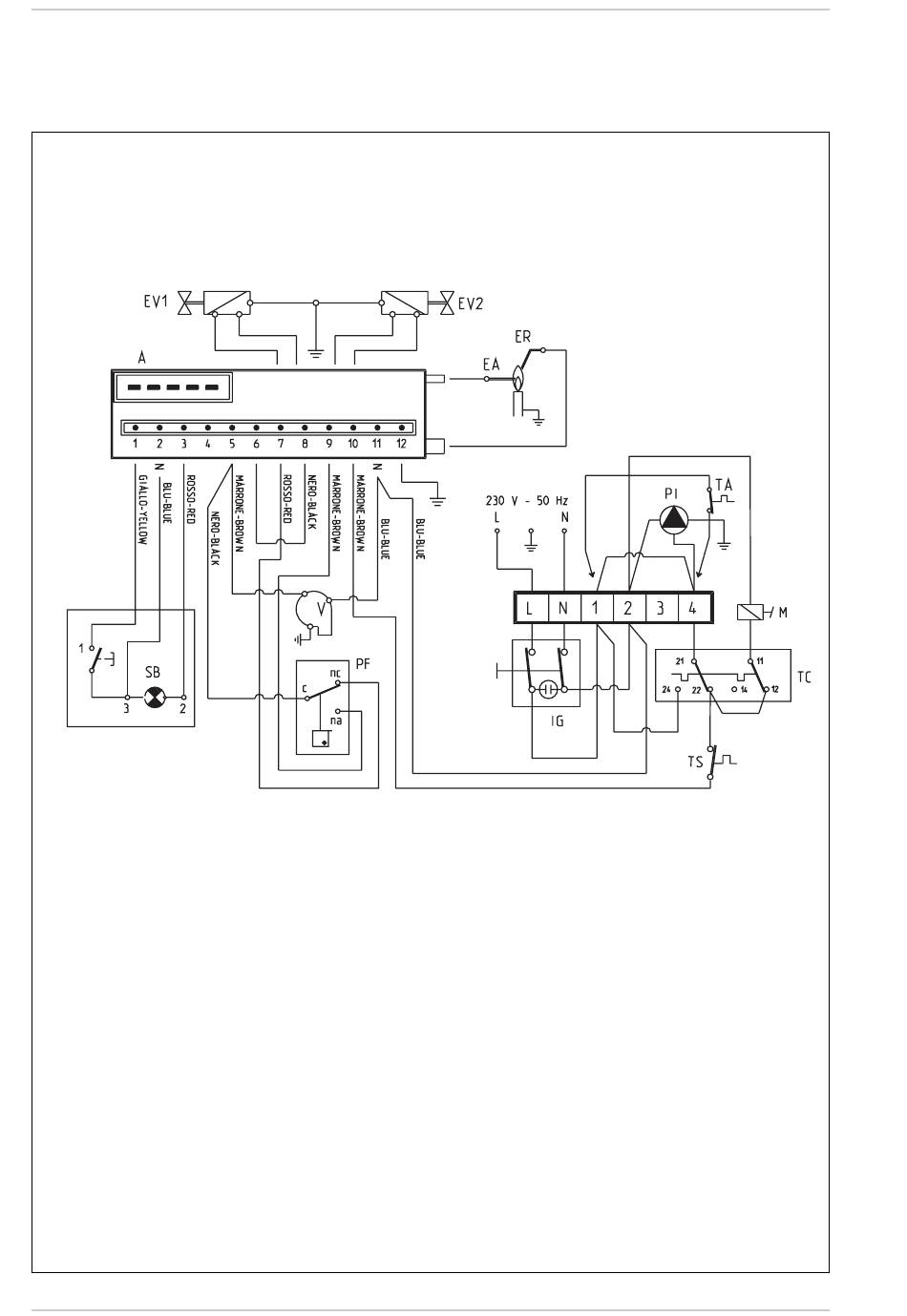

2. 1 0. 1 Schéma électrique (fig. 9)
LEGENDE
A
ER
EA
EV1
EV2
V
PF
TS
SB
Coffret de sécurité
Electrode de détection
Electrode d'allumage
Vanne électrique gaz 1°
Vanne électrique gaz 2°
Ventilateur
Pressostat fumees
Aquastat de sécurité
Bouton de rearmement et témoin
de mise en sécurité
TC
Aquastat chaudière
M
Modulateur
IG
Interrupteur général
PI
Pompe installation
TA
Thermostat d'ambiance
L
Phase
N
Neutre
Note: En reliant le thermostat ambient, reti-
rer le pont entre les bornes 1-4.
Fig. 9
