1.4

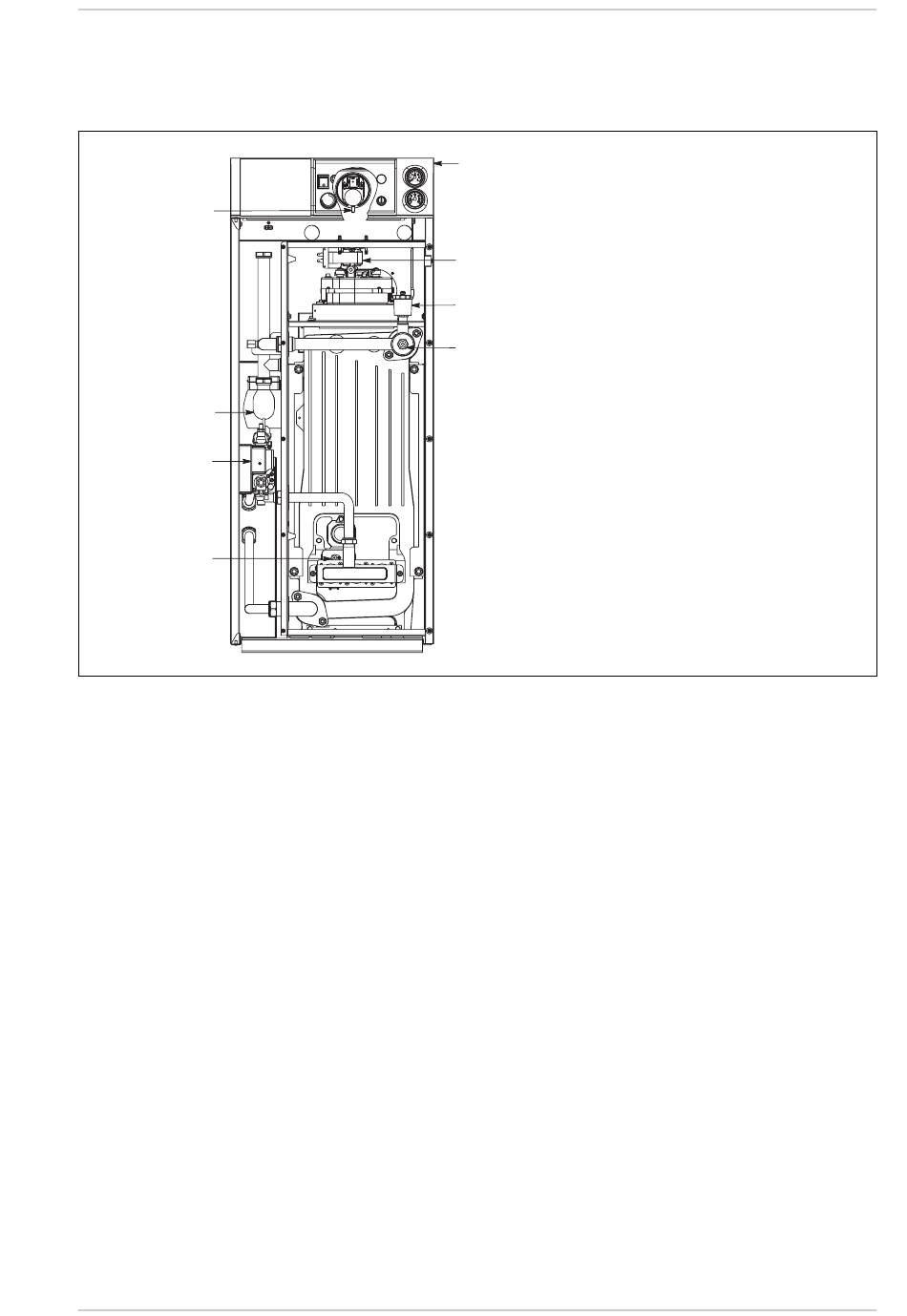

APPAREILLAGE PRINCIPAL (fig. 3)
8
7
6
5
2
INSTALLATION
L'installation doit être considérée comme
fixe et devra être réalisée exclusivement
par des entreprises spécialisées et quali-
fiées, conformément aux instructions et
aux dispositions figurant dans ce manuel.
En outre, l'installation devra être effectuée
dans le respect des normes et des régle-
ments actuellement en vigueur.
2. 1
VENTILATION DU LOCAL
DE LA CHAUDIERE
Les chaudières COMPACTE G35V sont
équipées d'une chambre de combustion et
d'un circuit d'alimentation d'air qui sont
hermétiques par rapport à l'atmosphère,
elles peuvent être installées dans quelque
local domestique que ce soit.
2.2
BRANCHEMENT INSTALLATION
Avant de procéder au raccordement de la
chaudière, il convient de faire circuler l'eau
dans les tuyaux pour éliminer les éventuels
corps étrangers qui pourraient compro-
mettre le bon fonctionnement de l'appareil.
L'évacuation des soupapes de sécurité
devra être reliée à un embout de recueil
4
1
2
3
4
pour acheminer l'eventuelle purge en cas
d'intervention.
Le branchement au gaz devra être réalisé
conformément au règlement national NBN D
51.003/NBN D 51.006. En dimensionnant
les tuyauteries du gaz, du compteur à la
chaudière, tenir compte des débits en volu-
mes (consommations) en m
/h et de la den-
3
sité du gaz concerné.
Les sections des tuyaux constitutifs de l'ap-
pareil doivent être en mesure de garantir
une fourniture de gaz suffisante pour cou-
vrir la demande maximale, en limitant la
perte de pression à travers le compteur et
tout appareil d'utilisation non supérieure à:
– 1,0 mbar pour les gaz de la seconde
famille (G20-G25);
– 2,0 mbar pour les gaz de la troisième
famille (G30 ou G31).
A l'intérieur de la jaquette se trouve une
plaquette adhésive sur laquelle figurent les
données techniques d'identification et le
type de gaz pour lequel la chaudière est
prédisposée.
2.2. 1
Filtre sur le tuyau du gaz
La vanne gaz est équipée d'un filtre d'en-
trée qui n'est toutefois pas en mesure de
LEGENDE
1 Panneau de commande
2 Ventilateur
3 Soupape purgeur d'air
4 Douille 1/2"
5 Electrode d'allumage
6 Vanne gaz
7 Circulateur installation avec évacuation d'air
8 Pressostat fumées
retenir toutes les impuretés contenues
dans le gaz et dans la tuyauterie du réseau.
Pour éviter un mouvais fonctionnement de
la vanne, voire dans certains cas pour évi-
ter l'exclusion de la sécurité dont elle est
équipée, il est conseillé de monter sur le
tuyau du gaz un filtre approprié.
2.3
CARACTERISTIQUES
DE L'EAU D'ALIMENTATION
Dans le but d'éviter des incrustations ou
des dépôts sur l'échangeur primaire égale-
ment, l'eau d'alimentation du circuit de
chauffage doit être traitée conformément
à la norme UN-CTI 8065.
Le traitement de l'eau utilisée est absolu-
ment indispensable dans les cas suivants:
– Installations très étendues (contenu en
eau élevé).
– Introductions fréquentes d'eau de réinté-
gration dans les installations.
– S'il faut vider l'installation, partiellement
ou complètement.
2.4
REMPLISSAGE INSTALLATION
La pression de chargement, lorsque l'in-
Fig. 3
