INSTALLATION
L'installation s'entend fixe et devra être
effectuée par des entreprises spécialisées
et qualifiées, conformément aux instructions
et aux dispositions indiquées dans ce
manuel.
Il faudra en outre respecter les normes et
les r églement ations actuellement en
vigueur.
2. 1
INSTALLATION
- Les chaudières peuvent être installées,
sans contraintes d'emplacement ni d'ap-
portair comburant, dans toute pièce de
la maison.
- Les chaudières peuvent être aussi utili-
sées dans des endroits partiellement
protégés selon la norme EN 297, avec
une température ambiante maximale de
60°C et minimale de -5°C. Nous recom-
mandons d'installer les chaudières sous
les débords de toiture, à l'intérieur d'un
balcon ou dans un renfoncement abrité,
en veillant à ce qu'elles ne soient pas
exposées directement aux intempéries
(pluie, grêle, neige). Les chaudières sont
équipées de série de la fonction antigel.
2. 1 . 1
Fonction antigel
Les chaudières sont équipées de série de
la fonction antigel qui relance la pompe et
le brûleur quand la température de l'eau à
l'intérieur de l'appareil descend en dessous
de la valeur configurée au PAR 10.
Toutefois, la fonction antigel est assurée
seulement si:
- la chaudière est correctement rac-
cordée aux circuits d'alimentation du gaz
et électrique;
- la chaudière est constamment alimentée;
- la chaudière ne s'est pas mise en sécu-
rité pour non allumage;
- les composants essentiels de la chaudiè-
re ne sont pas en panne;
Dans ces conditions, la chaudière est
protégée contre le gel jusqu'à une tempé-
rature ambiante de -5°C.
ATTENTION : Pour les installations dans
les endroits où la température descend
en dessous de 0°C, les tuyaux de raccor-
dement doivent être protégés.
2. 1 .2

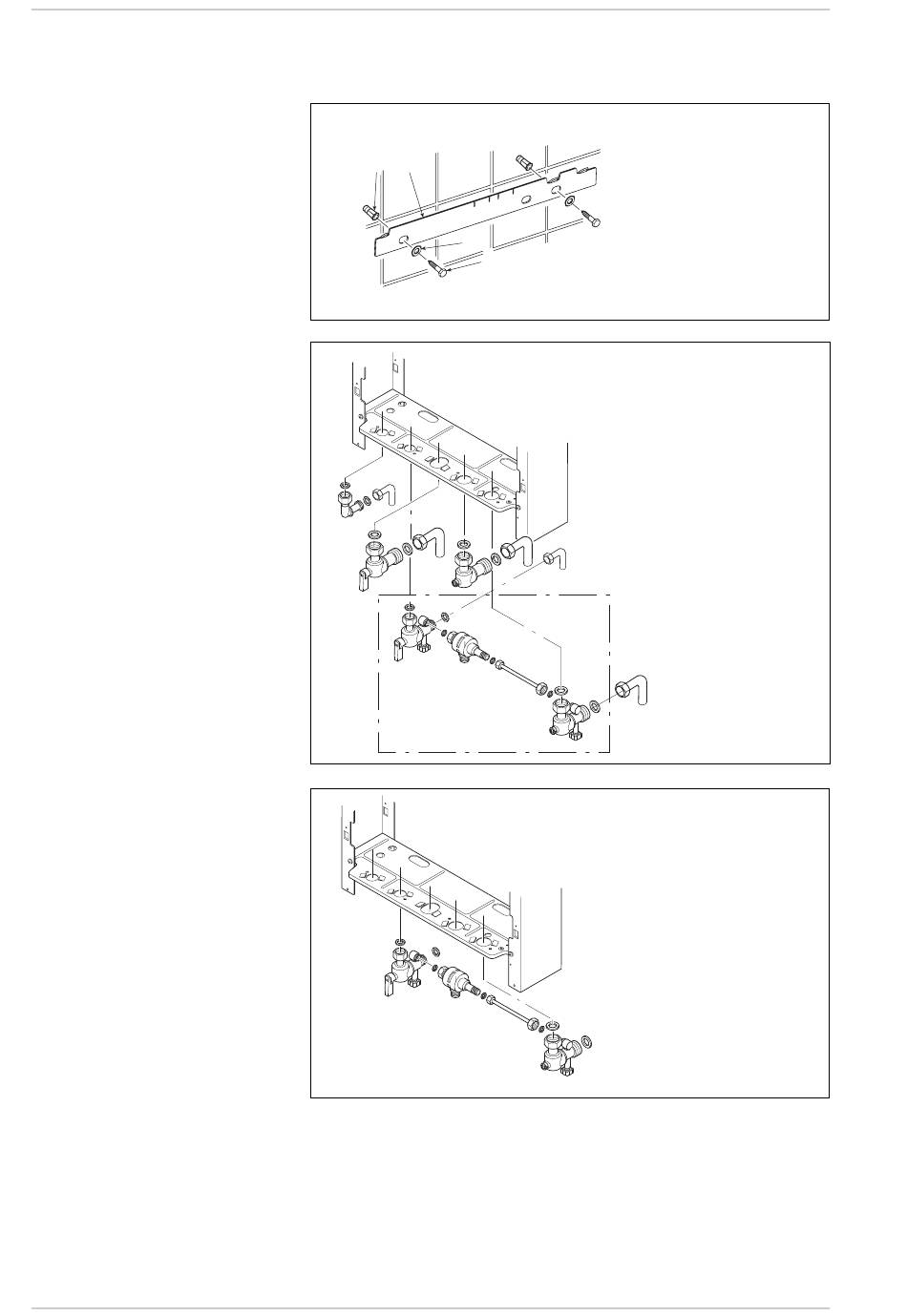

Étrier de support (fig. 4)
Pour monter l'étrier de support de la chau-
dière, fourni avec l'appareil, effectuer les
opération suivantes (fig. 4);
– Fixer l'étrier (1) au mur avec des vis à
cheville (3).
– Soulever la chaudière et accrocher le
2
1
4
U
E
G
M
11
2
2
4
12
3
3
3
5
7
KIT DISJONCTEUR HYDRAULIQUE
(fourni avec la chaudière)
U
E
G
M
R
2
2
1
6
8
1
travers postérieur du châssis à l'étrier .
2. 1 .3
Kit robinets de connexion
(en option -Fig. 4/a)
Pour effectuer le montage des robinets de
connexion compr is dans le kit code
8091814, se conformer aux instructions
LEGENDE
1 Etrier de support
2 Cheville en plastique
3 Vis de fixation
4 Rondelle
3
LEGENDE
2 Joint ø 18,3
(fourni dans le kit disjoncteur hydraulique)
3 Joint ø 24
(fourni dans le kit disjoncteur hydraulique)
4 Coude sortie sanitaire 1/2"
5 Robinet gaz 3/4"
R
7 Robinet départ installation 3/4"
11 Coude 1/2"
12 Coude 3/4"
12
11
R
3
M Départ installation
G
E
U
12
LEGENDE
1 Joint ø 10,5 (n. 3)
2 Joint ø 18,6 (n. 4)
3 Joint ø 24,3 (n. 6)
6 Robinet entrée sanitaire 1/2"
8 Disjoncteur hydraulique
9 Tube de connexion
10 Robinet retour installation 3/4"
R
Retour installation
M Départ installation
G
Alimentation gaz
E
Entrée eau sanitaire
3
9
3
U
Sortie eau sanitaire
1
10
reportées sur la fig. 4/a.
2. 1 .4
Kit disjoncteur hydraulique
(fourni avec la chaudière -Fig. 4/b)
Pour effectuer le montage des kit disjonc-
teur hydraulique, fournis avec la chaudière,
se conformer aux instructions reportées
Fig. 4
Retour installation
Alimentation gaz
Entrée eau sanitaire
Sortie eau sanitaire
Fig. 4/a
Fig. 4/b
