2. 1 0

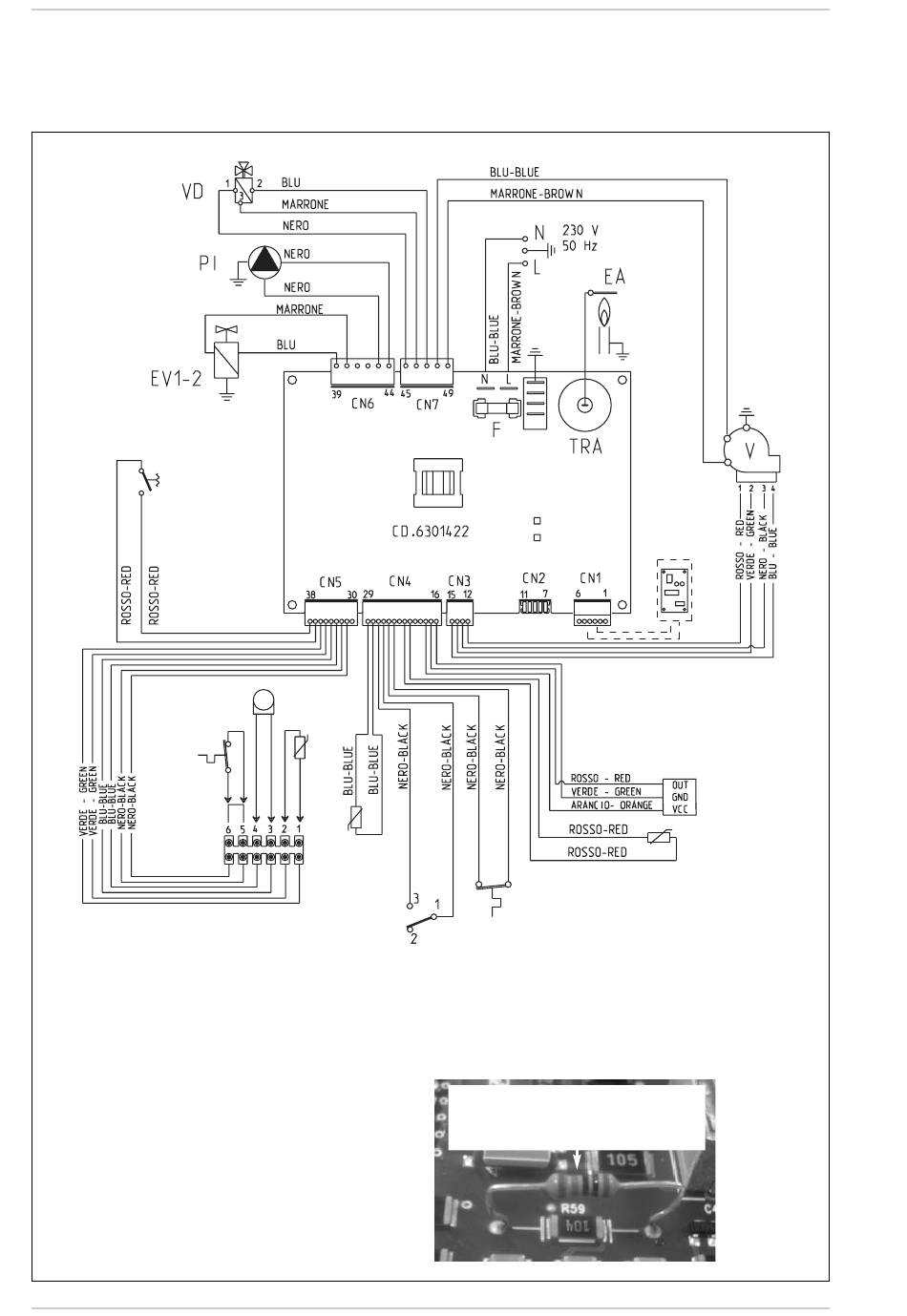

SCHÉMA ÉLECTRIQUE (fig. 11)
PA (24 VDC)
SE (3,3 VDC)
TA
(24 VDC)
LEGENDE
F
Fusible (1.6 AT)
TRA
Transformateur d'allumage
PI
Pompe installation
V
Ventilateur
EA
Électrode d'allumage
EV1-2
Bobine vanne gaz
VD
Vanne de dérivation
SL
Capteur de niveau de condensation
Sonde chauffage
SM
TS
Thermostat de sécurité
FLM
Fluxmètre sanitaire
SF
Sonde fumées
PA
Pressostat eau
TA
Thermostat d'ambiance
SE
Sonde température externe (en option)
S.AUX
Sonde auxiliaire
EXP
Carte d'expansion commande à distance (en option)
REMARQUE: Relier le TA aux bornes 5-6 après avoir enlevé le pont.
S.AUX
(3,3 VDC)
SM
(3,3 VDC)
SL (24 VDC)
CODES PIECES DE RECHANGE
CONNECTEURS:
CN3
CN4
CN5
CN6
CN7
En présence de lignes électriques phase-
phase, il est nécessaire de faire couper par
du personnel autorisé la résistance R59
pour permettre la détection de flamme.
EXP
(24 VDC)
TS (3,3 VDC)
code 6316268
code 6316267
code 6316253
code 6316266
code 6316269
FLM (12 VDC)
SF
(3,3 VDC)
Fig. 11
13
